DE
Vor dem Einbau der Solarstation die Einbau- und
Betriebsanleitung vollständig lesen!
Einbau, Inbetriebnahme, Bedienung und Wartung
darf nur durch geschultes Fachpersonal durchge-
führt werden!
Die Einbau- und Betriebsanleitung sowie alle mit-
geltenden Unterlagen sind an den Anlagenbetreiber
weiterzugeben!
Inhalt:
1 Allgemeine Hinweise........................................... 1
2 Sicherheitshinweise .............................................2
3 Transport, Lagerung und Verpackung .................2
4 Technische Daten ............................................... 3
5 Aufbau und Funktion .......................................... 4
6 Einbau ................................................................. 5
7 Betrieb .................................................................8
8 Zubehör .............................................................. 8
9 Wartung und Pflege ............................................ 8
und Lieferung .......................................................8

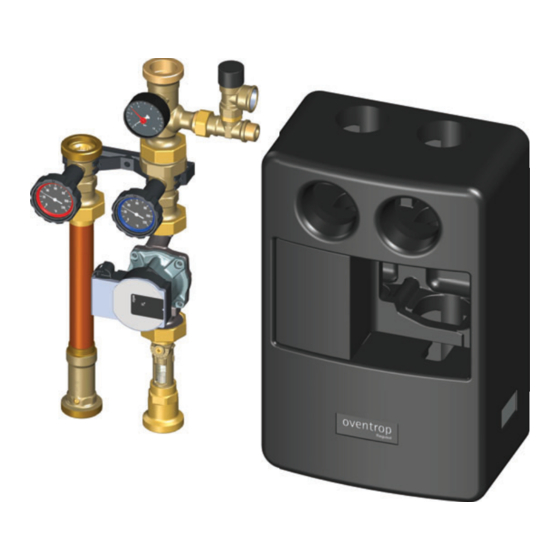

Abb. 1.1 „Regusol SH-180" DN32
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0)29 62 82-0
Telefax
+49 (0)29 62 82-400
E-Mail
mail@oventrop.de
Internet
www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
Premium Armaturen + Systeme
„Regusol" DN 32 mit Universalisolierung
Einbau- und Betriebsanleitung für Fachpersonal
1 Allgemeine Hinweise
1.1 Informationen zur Einbau- und Betriebsanlei-
tung
Diese Einbau- und Betriebsanleitung dient dem ge-
schulten Fachpersonal dazu, die Solarstation fach-
gerecht zu installieren und in Betrieb zu nehmen.
Mitgeltende Unterlagen - Anleitungen aller Anlagen-
komponenten, insbesondere die Bedienungsanleitung
der Solarpumpe, sowie geltende technische Regeln
- sind einzuhalten.
1.2 Aufbewahrung der Unterlagen
Diese Einbau- und Betriebsanleitung ist vom Anla-
genbetreiber zum späteren Gebrauch aufzubewah-
ren.
1.3 Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrechtlich
geschützt.
1.4 Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekenn-
zeichnet. Diese Hinweise sind zu befolgen, um Unfälle,
Sachschäden und Störungen zu vermeiden.
!
GEFAHR
mittelbar gefährliche Situation hin, die zum Tod oder
zu schweren Verletzungen führen wird, wenn die Si-
cherheitsmaßnahmen nicht befolgt werden.
!
WARNUNG
möglicherweise gefährliche Situation hin, die zum Tod
oder zu schweren Verletzungen führen kann, wenn die
Sicherheitsmaßnahmen nicht befolgt werden.
!
VORSICHT
möglicherweise gefährliche Situation hin, die zu ge-
ringfügigen oder leichten Verletzungen führen kann,
wenn die Sicherheitsmaßnahmen nicht befolgt wer-
den.
ACHTUNG
che Sachschäden hin, welche entstehen können, wenn
die Sicherheitsmaßnahmen nicht befolgt werden.
Technische Änderungen vorbehalten.
136825180
05/2022
GEFAHR weist auf eine un-
WARNUNG weist auf eine
VORSICHT weist auf eine
ACHTUNG weist auf mögli-
