Levelflex M FMP41C avec HART/4...20 mA
Endress+Hauser
3.3

Montage

3.3.1

Outils de montage

En plus de l'outil pour le montage sur le raccord de process, il faut :
• une clé pour vis à six pans creux 4 mm pour tourner le boîtier.
3.3.2 Généralités
Dans les applications standard, il faut utiliser des sondes à tige. Les sondes à câble sont utilisées pour
des gammes de mesure > 4 m ou lorsque la hauteur sous toit ne permet pas le montage de sondes
rigides.

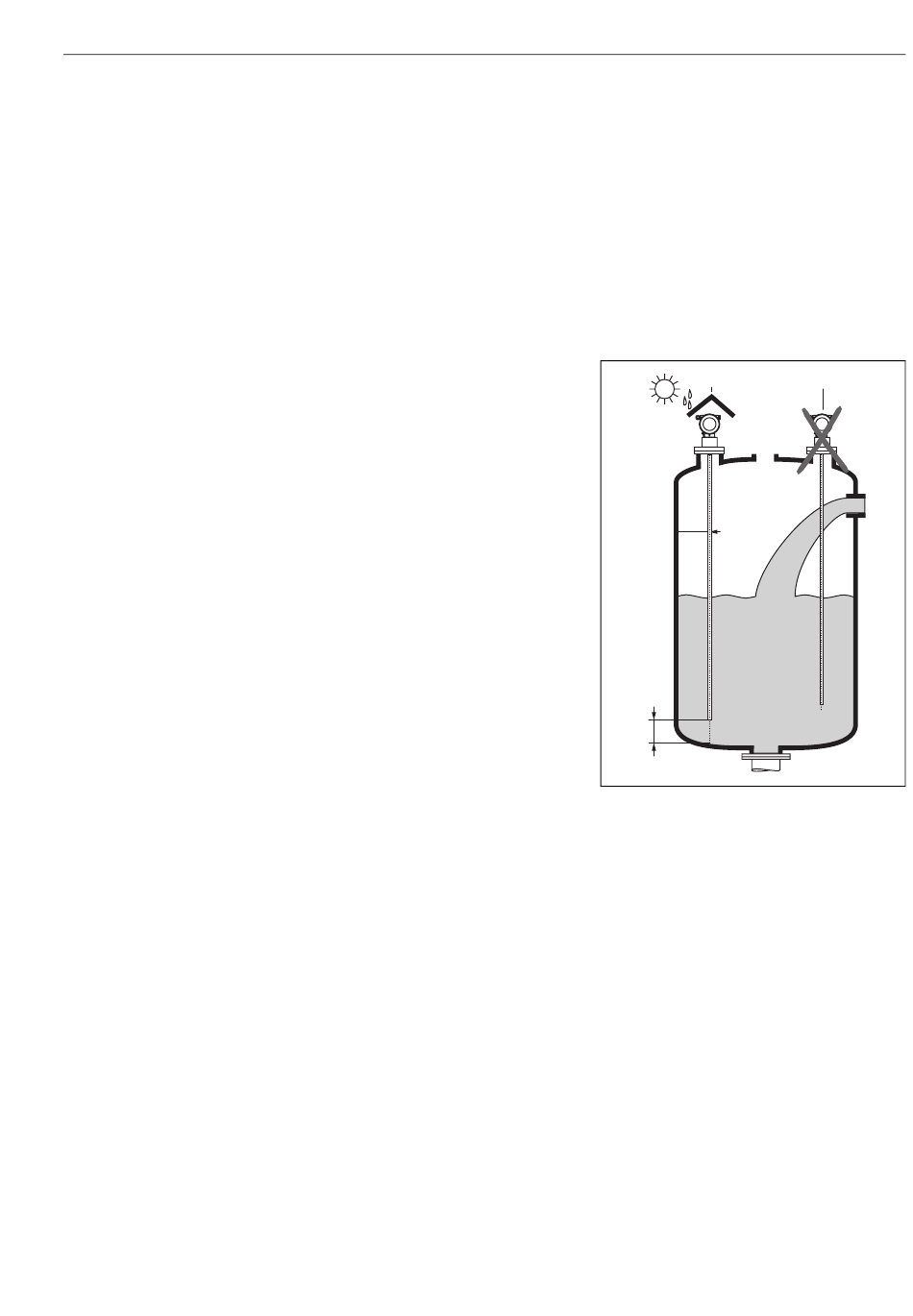

Emplacement

• Ne montez pas les sondes dans la veine de
remplissage (3).
• Montez les sondes à une distance de la paroi
(B) telle que, même en cas de formation de
dépôt sur la paroi, la sonde soit distante d'au
moins 100 mm du dépôt.
• Montez les sondes le plus loin possible des
éléments internes. Pour des distances
< 300 mm, il faut effectuer une suppression
des échos parasites lors de la mise en service.
• Distance minimale entre l'extrémité de la
sonde et le fond de la cuve (C) :
– sonde à câble : 150 mm
– sonde à tige : 100 mm
• Pour un montage à l'extérieur, il est
recommandé d'utiliser un capot de protection
contre les intempéries (1), voir "Accessoires"
page 62.
1
B
C
Montage
2
L00-FMP4xxxx-17-00-00-xx-007
