Information technique
Levelflex M FMP41C, FMP45
Radar de niveau filoguidé
Transmetteur de niveau pour
- Mesure de niveau sur liquides
- Mesure d'interface sur liquides
Domaines d'application
Mesure de niveau
Le Levelflex M est un transmetteur pour la mesure de
niveau continue de liquides.

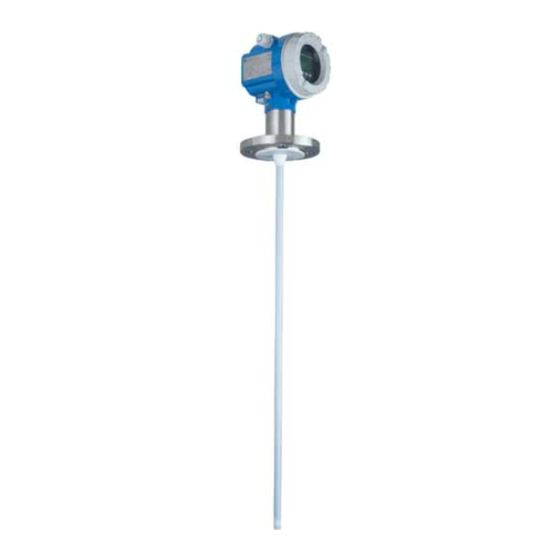

FMP41C pour les liquides corrosifs et les
exigences hygiéniques
• Résistance chimique extrême
• Sonde à tige jusqu'à une gamme de mesure de 4 m,
sondes à câble jusqu'à 30 m
• Sonde à tige adaptée pour les industries
agroalimentaire et pharmaceutique
• Toutes les pièces en contact avec le produit : PTFE,
listé FDA et conforme USP Class VI, sans interstices
FMP45 pour des pressions et/ou des températures
extrêmes
• Gamme de température : -200 °C ... +400 °C
• Gamme de pression : -1...400 bar
• Avec un second compartiment de sécurité : traversée
en verre étanche au gaz
• Sondes à tige et sondes coaxiales jusqu'à une gamme
de mesure de 4 m, sondes à câble jusqu'à 35 m
/
/
/
TI00386F
14
FR
17.12
Différents protocoles de communication sont disponibles :
• HART (standard) avec 4...20 mA analogique
• PROFIBUS PA,
• FOUNDATION Fieldbus.
Mesure d'interface
Mesure continue d'interfaces entre deux liquides avec
des coefficients diélectriques très différents, comme par
exemple le pétrole et l'eau.
• Mesure indépendante de la densité, conductivité et
température.
• Variante d'électronique pour la mesure simultanée du
niveau d'interfaces et du niveau total dans les liquides.
Le protocole HART avec 4...20 mA analogique est
disponible pour l'intégration système.
• Variante spéciale pour la mesure du niveau
d'interfaces à un niveau total constant. Les protocoles
PROFIBUS PA et FOUNDATION Fieldbus sont
disponibles pour l'intégration système.
Principaux avantages
• Mesure indépendante des propriétés du produit
telles que :
– la densité,
– le coefficient diélectrique,
– la conductivité.
• Mesure possible également en cas de surfaces
fortement agitées et de mousse.
• Configuration rapide en face avant par menus
déroulants.
• Logiciel d'exploitation pour mise en service,
documentation du point de mesure et diagnostic.
• Afficheur séparé FHX40 en option.
• Diagnostic simple grâce à la représentation des
courbes échos sur l'afficheur.
• L'électronique peut être remplacée sans avoir à ouvrir
la cuve.
• Utilisation dans les systèmes de sécurité (anti-
débordement) avec exigences de la sécurité fonctionnelle
jusqu'à SIL 2 selon IEC 61508/IEC 61511-1.
• Agréments :
– Europe : ATEX, EHEDG (FMP41C), PED (FMP45),
WHG, chaudière à vapeur EN 12952-11/
EN 12953-9
– Amérique du Nord : FM, CSA, boiler act (FMP45).
