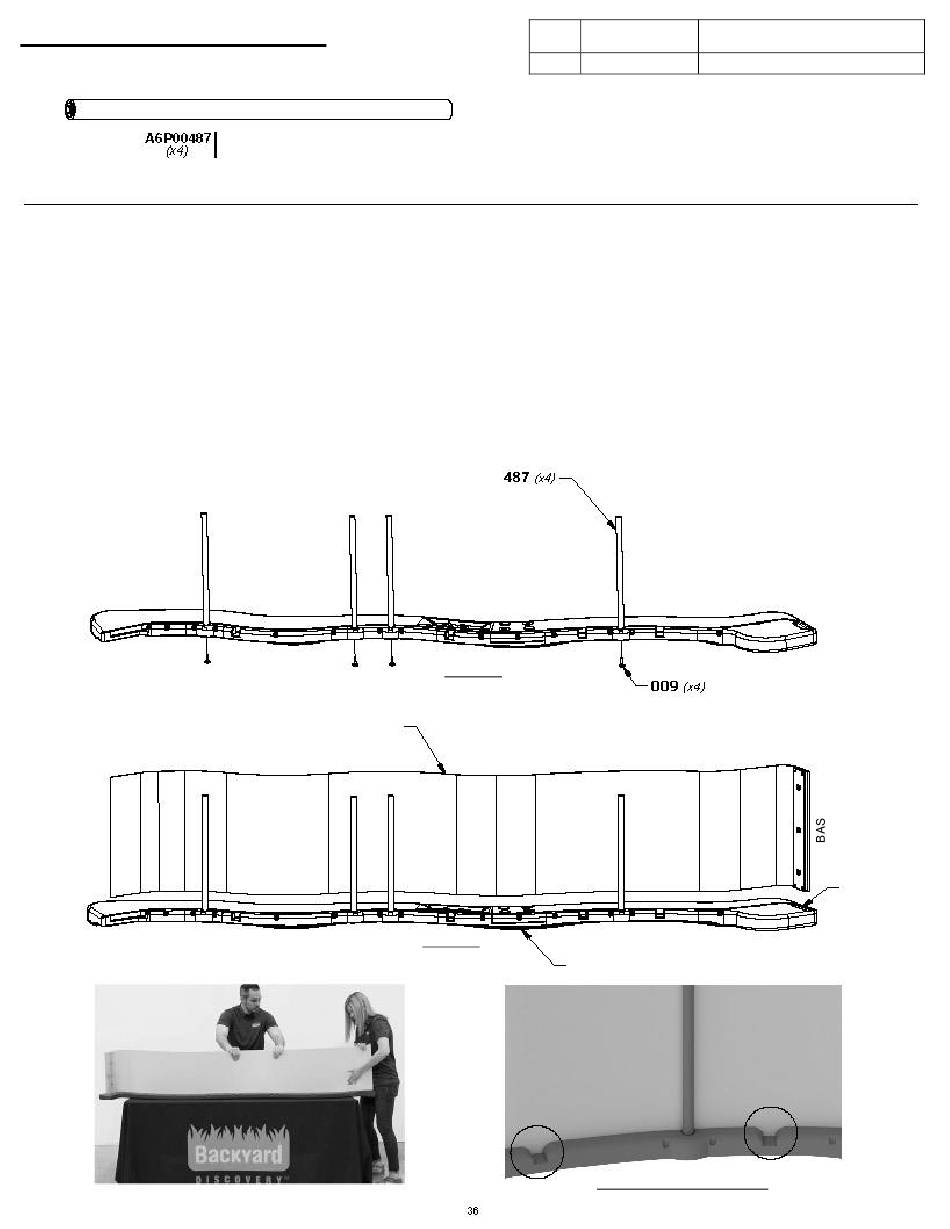

ÉTAPE 3 - TOBOGGAN
REMARQUE :
INSÉREZ LES (4) TUBES DE SUPPORT DU TOBOGGAN DANS LEURS EMPLACEMENTS DE RÉFÉRENCE RESPECTIFS (FIGURE 1).
PLACEZ (1) ASSEMBLAGE DE GLISSIÈRE DE TOBOGGAN SUR UNE SURFACE PLANE ET COMMENCEZ À INSÉRER LE LIT DU
TOBOGGAN AU BAS DE LA GLISSIÈRE DU TOBOGGAN (FIGURE 2). DEMANDEZ À UN ASSISTANT DE PLIER LE LIT DU
TOBOGGAN VERS LE HAUT DU TOBOGGAN ET INSÉREZ LE LIT DANS LA CAVITÉ DU TOBOGGAN. ASSUREZ-VOUS QUE LE LIT
DU TOBOGGAN EST INSÉRÉ À MOINS DE 1/8 po (3 mm) DU FOND DE LA RAINURE.
CONSEIL :
IL EST RECOMMANDÉ DE VOUS FAIRE ASSISTER PAR UNE
AUTRE PERSONNE POUR LES ÉTAPES SUIVANTES.
SUPPORT DE TUBE DU TOBOGGAN
SUPPORT DE TUBE DU TOBOGGAN
LIT DU TOBOGGAN
QTÉ
4 H100009
FIGURE 1
FIGURE 2
GLISSIÈRES DU TOBOGGAN
FENÊTRES D'OBSERVATION
NUMÉRO
DESCRIPTION
D'ARTICLE
BOULON WH 5/16 x 1 1/4
BOULON - 1 1/4 PO
COMMENCEZ ICI
