SORTIE AIR VERSION ASPIRANTE
Pour l'installation en version aspirante, relier la hotte au
tube de sortie au moyen d'un tube rigide ou flexible de
ø 150 ou 120 mm dont le choix est laissé à
l'installateur.

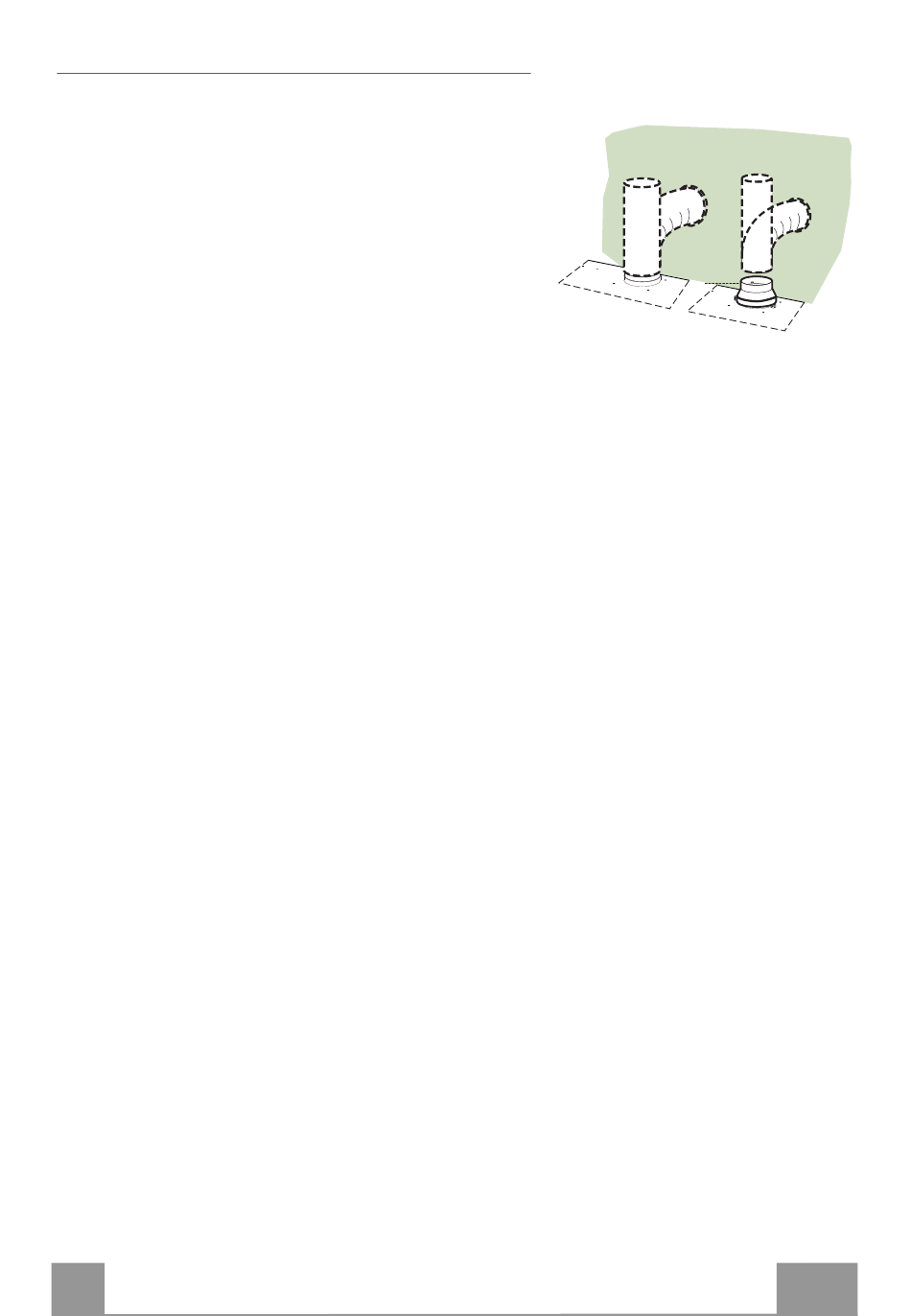

• Pour la liaison avec le tube ø120 mm, insérer la buse
de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés.
Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif
éventuels.
SORTIE AIR VERSION FILTRANTE
• Connecter la Flasque au trou de sortie sur la Tablette
qui se trouve au-dessus de la Hotte, au moyen d'un
tuyau rigide ou flexible de ø120 ou 150 mm.
• En cas de branchement avec un tube de ø120, insérer
le flasque de réduction 9 sur la sortie du corps de la
hotte.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n'est pas fourni.
• S'assurer de la présence des filtres anti-odeur au
charbon actif.
• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des
contacts d'au moins 3 mm.
FR
Branchements
BRANCHEMENT ELECTRIQUE
ø 120
ø 150
9
1
19
