Kessel Ecolift Instructions De Montage, D'utilisation Et De Maintenance
Masquer les pouces
Voir aussi pour Ecolift:
Table des Matières
Publicité
Liens rapides
INSTRUCTIONS DE MONTAGE, D'UTILISATION ET DE MAINTE

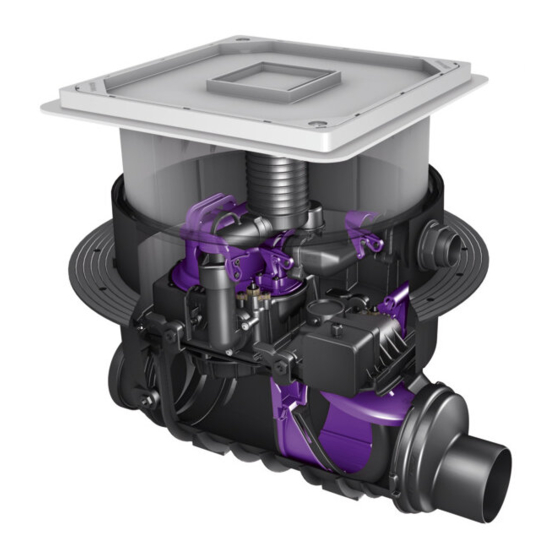

KESSEL Ecolift
LGA
Landesgewerbeamt Bayern
Bauart
Bauart
geprüft
geprüft
und überwacht
und überwacht
Installation
e ectuée par votre revendeur spécialisé :
Nom / Signature
Version 2019/12
NANCE
Ecolift
Installation dans la
dalle de fondationl
Ecolift
Installation hors sol
Mise en service
Date
Avantages du produit
Pour eaux grises et eaux-vannes
Fonctionnalité du clapet anti-retour et du
poste de revelage
Sécurité sans poste de relevage
Gestionnaire « prêt à brancher » avec
écran et système d'autodiagnostic (SDS)
avec piles de sauvegarde intégrées
Verrouillage motorisé du
clapet anti-retour
Fonction siphon intégrée d'écoulement
des eaux de surface
Initiation
Lieu
Cachet du revendeur spécialisé
85101 Lenting
Z-53.2-487
Réf. n° 010-844
