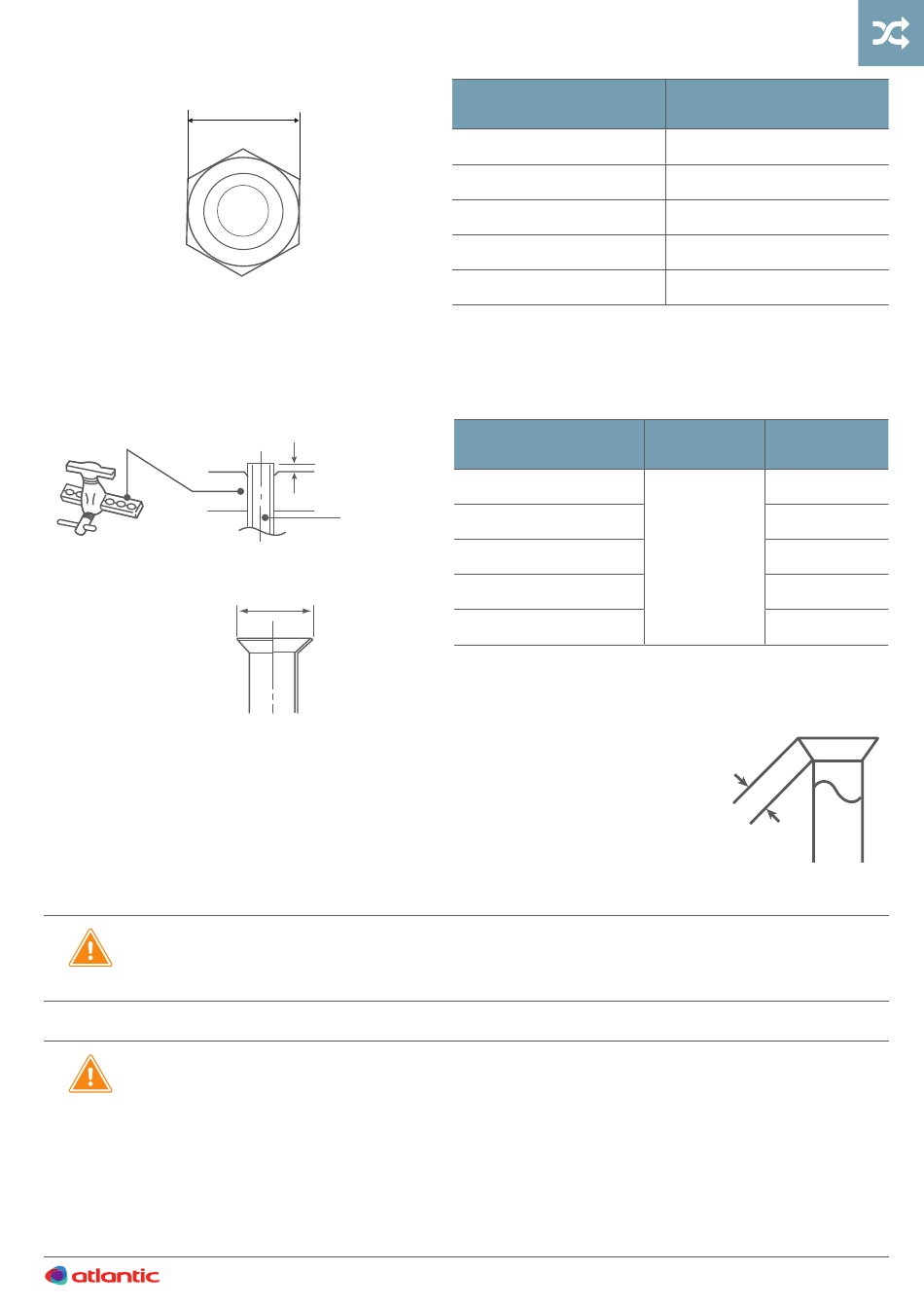

Largeur aux méplats
4.
Enfiler les écrous sur les tubes avant évasement.
5.
Procéder à l'évasement. Laisser dépasser le tube de la côte «A» de la matrice de la dudgeonnière.
Dudgeonnière
6.
Après évasement, vérifier l'état de la portée. Celle-ci ne doit présenter
aucune rayure ou amorce de rupture. Vérifier également si la côte «L» est
correctement évasée, sans craquelure et sans rayure.
▪
L
Vérification avant raccordement
•
Le circuit frigorifique est très sensible aux poussières et à l'humidité, vérifier que la
zone autour de la liaison est sèche et propre avant d'ôter les bouchons qui protègent
les raccords frigorifiques.
▪
Raccordement
•
Retirer les bouchons des tubes et des robinets qu'au moment d'effectuer le
branchement.
•
Soigner particulièrement le positionnement du tube face à son raccord. Si le tube est
mal aligné, le serrage à la main est impossible et le filetage risque d'être endommagé
•
Utiliser 2 clés pour le serrage afin de bien visser les écrous Flare dans l'axe du tube.
•
Serrer les écrous Flare avec la clé dynamométrique en utilisant la méthode spécifiée.
•
Après raccordement, s'assurer que les tuyaux ne touchent pas le compresseur ou le
panneau externe..
A
Liaison
B
Diamètres des liaisons
frigorifiques
1/4" (6,35 mm)
3/8" (9,52 mm)
Dudgeonnière
1/2" (12,70 mm)
5/8" (15,88 mm)
3/4" (19,05 mm)
Diamètres des
liaisons frigorifiques
1/4" (6,35 mm)
3/8" (9,52 mm)
1/2" (12,70 mm)
5/8" (15,88 mm)
3/4" (19,05 mm)
Largeur de l'écrou flare
17 mm
22 mm
26 mm
29 mm
36 mm
B
Côte «A»
Côte B
9,1 mm
13,2 mm
0 à 0,5 mm
16,6 mm
19,7 mm
24 mm
L
A
- 0 0 .4
.
