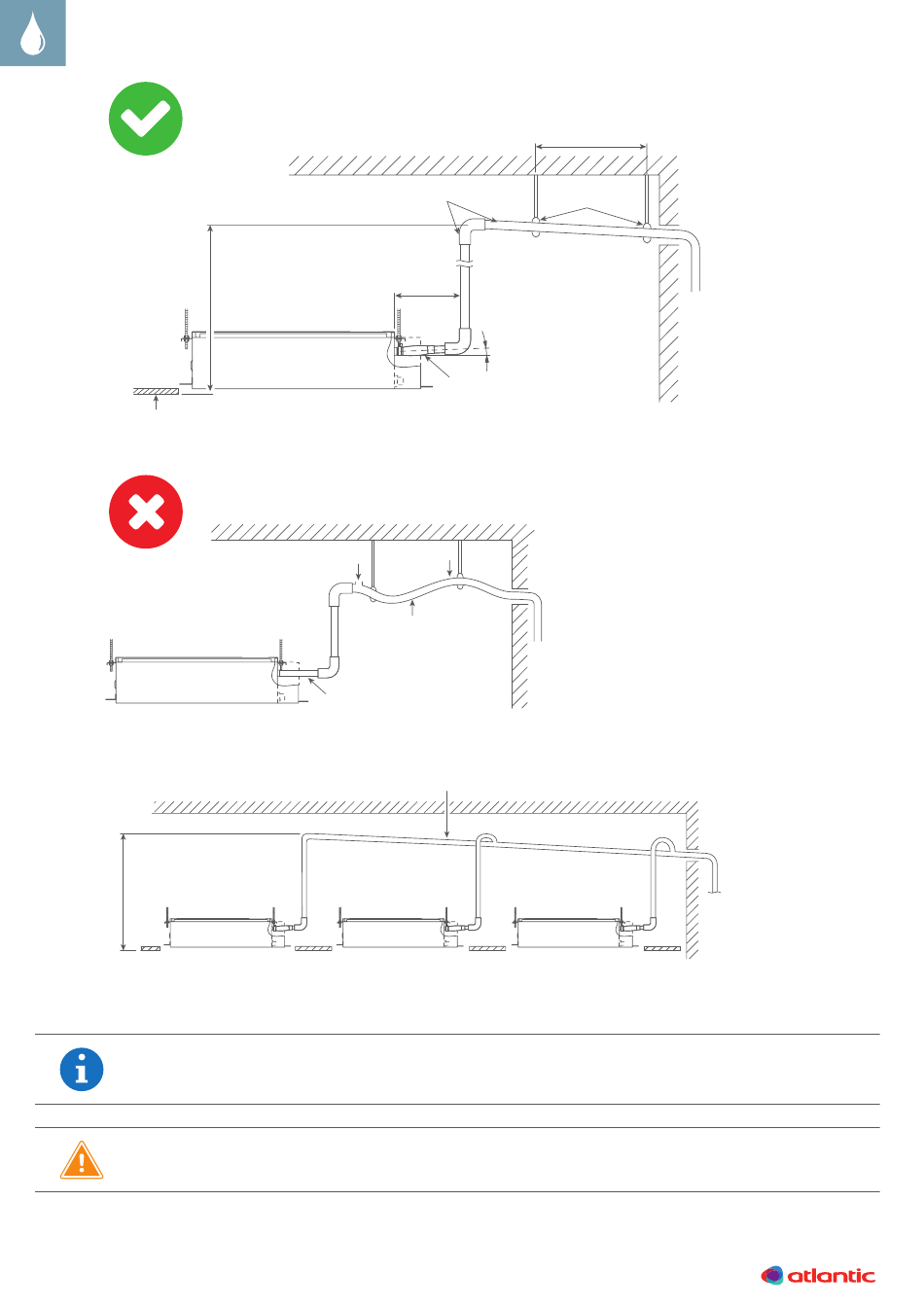

Méthode d'installation du tuyau d'évacuation des condensats
•
Utiliser l'adaptateur et le collier de serrage fournis en accessoire.
≤
700 mm
•
S'assurer que l'adaptateur est bien fixé sur la sortie de l'unité. Ne pas appliquer de
colle, sous risque de fuite.
16
Tuyau à réaliser sur site
Max. 300
≤ 700 mm
Tuyau à réaliser sur site
Max. 300
≤ 700 mm
Remontée
Prise d'air
Adaptateur non utilisé
Remontée
Prise d'air
Adaptateur non utilisé
VP30 ou plus (diamètre extérieure ≥ 38 mm)
Pente ≥ 1/100
VP30 ou plus (diamètre extérieure ≥ 38 mm)
Pente ≥ 1/100
Suspentes
mm
Distance de 1,5 à 2 m
Horizontal ou
pente vers le haut
Suspentes
Adapteur (accessoire)
mm
Horizontal ou
pente vers le haut
Adapteur (accessoire)
Siphon
Siphon
VP25 (diamètre
extérieur ≥ 32 mm)
VP25 (diamètre
extérieur ≥ 32 mm)
