1.

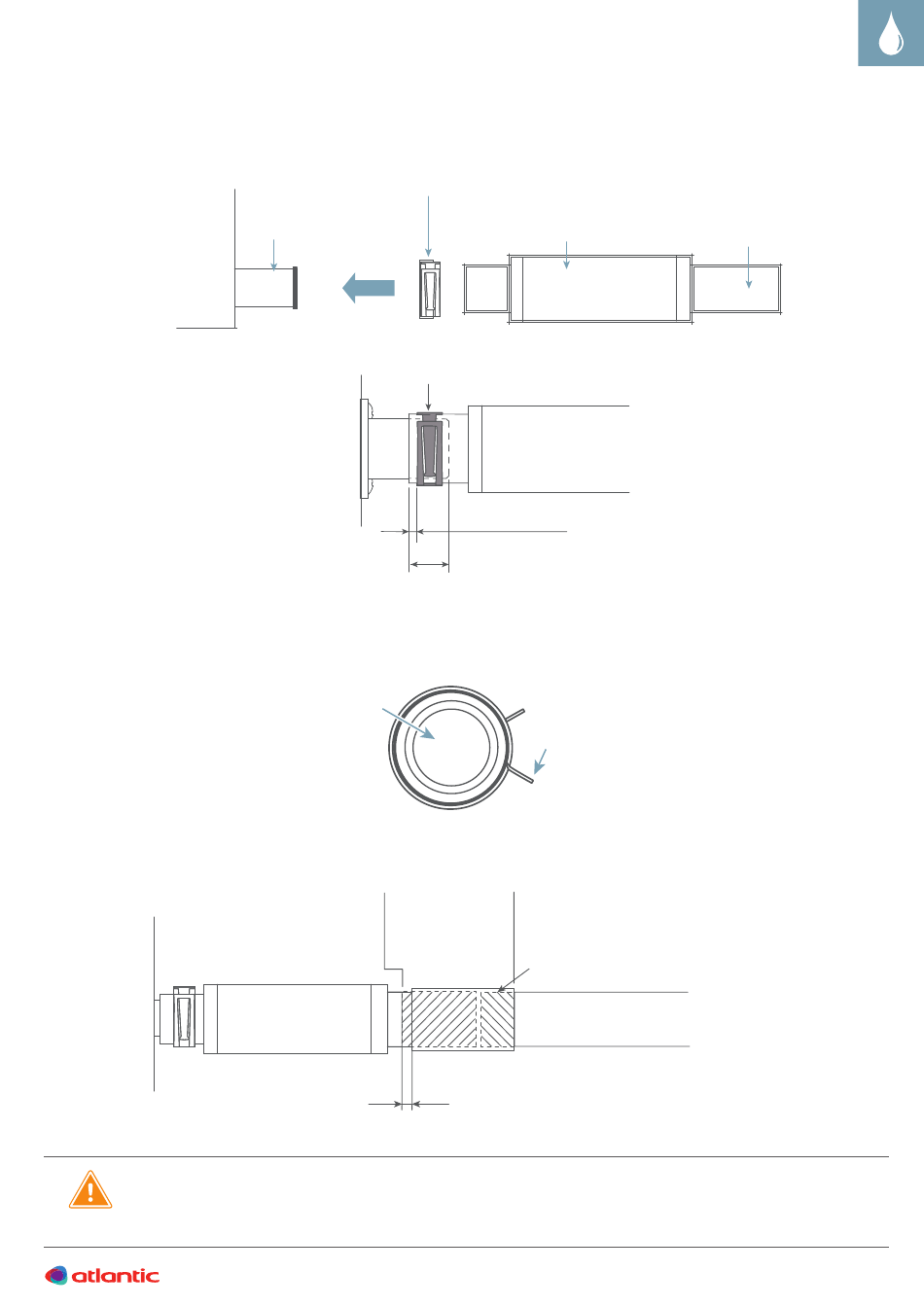

Serrer le collier de serrage en positionnant la vis à la verticale. La vis doit être positionnée du côté
droit de l'adaptateur comme indiqué ci-dessous.
Serrer le collier de manière à ce que sa position se trouve à l'horizontal.
Serrer le collier de manière à ce que sa position se trouve à l'horizontal.
Le collier de serrage doit être postionné sur le coté droit de l'adaptateur.
Le collier de serrage doit être postionné sur le coté droit de l'adaptateur.
Relier le tuyau d'évacuation des condensats avec de la colle PVC afin qu'il n'y ai pas de fuite.
•
Pour éviter les fuites d'eau et des dégâts ne pas connecter à l'orifice d'évacuation
avec du ruban adhésif.
•
Empêcher qu'il y ait trop de tension sur l'adaptateur, éviter de le plier ou de le vriller.
Collier de serrage
Orifice
Collier de serrage
(accessoire)
Orifice
(accessoire)
d'évacuation
d'évacuation
des condensats
des condensats
Collier de serrage
Collier de serrage
20 mm
20 mm
Adaptateur
Adaptateur
Zone
d'application
de l'adhésif
Adaptateur
Adaptateur
(accessoire)
(accessoire)
≤ 4 mm
≤ 4 mm
Collier de serrage
Collier de serrage
Raccord
(non fourni)
Tuyau d'évacuation (VP25)
(non fourni)
≤ 4 mm
Côté PVC rigide
Côté PVC rigide
17
