Micropilot M

Raccord process

Joint

Antenne

Concept de configuration

Eléments d'affichage
Endress+Hauser
Voir "Informations à fournir à la commande",  ä 44.
Voir "Informations à fournir à la commande",  ä 44.
Voir "Informations à fournir à la commande",  ä 44.

Interface utilisateur

L'affichage de la valeur mesurée et la configuration du Micropilot se font sur site via un afficheur grand format
4 lignes en texte en clair. La structure de menus et l'aide intégrée permettent une mise en service rapide et
sûre. Il est possible d'accéder à l'afficheur en ouvrant le couvercle du compartiment de raccordement, même
en zone Ex (Ex ia et Ex d). FieldCare, le logiciel d'exploitation graphique Endress+Hauser, permet la
configuration à distance avec la possibilité de création d'une documentation du point de mesure, mais aussi
l'accès à des fonctions d'analyse plus précises. Que ce soit par l'afficheur ou par logiciel, la configuration est en
langue française.

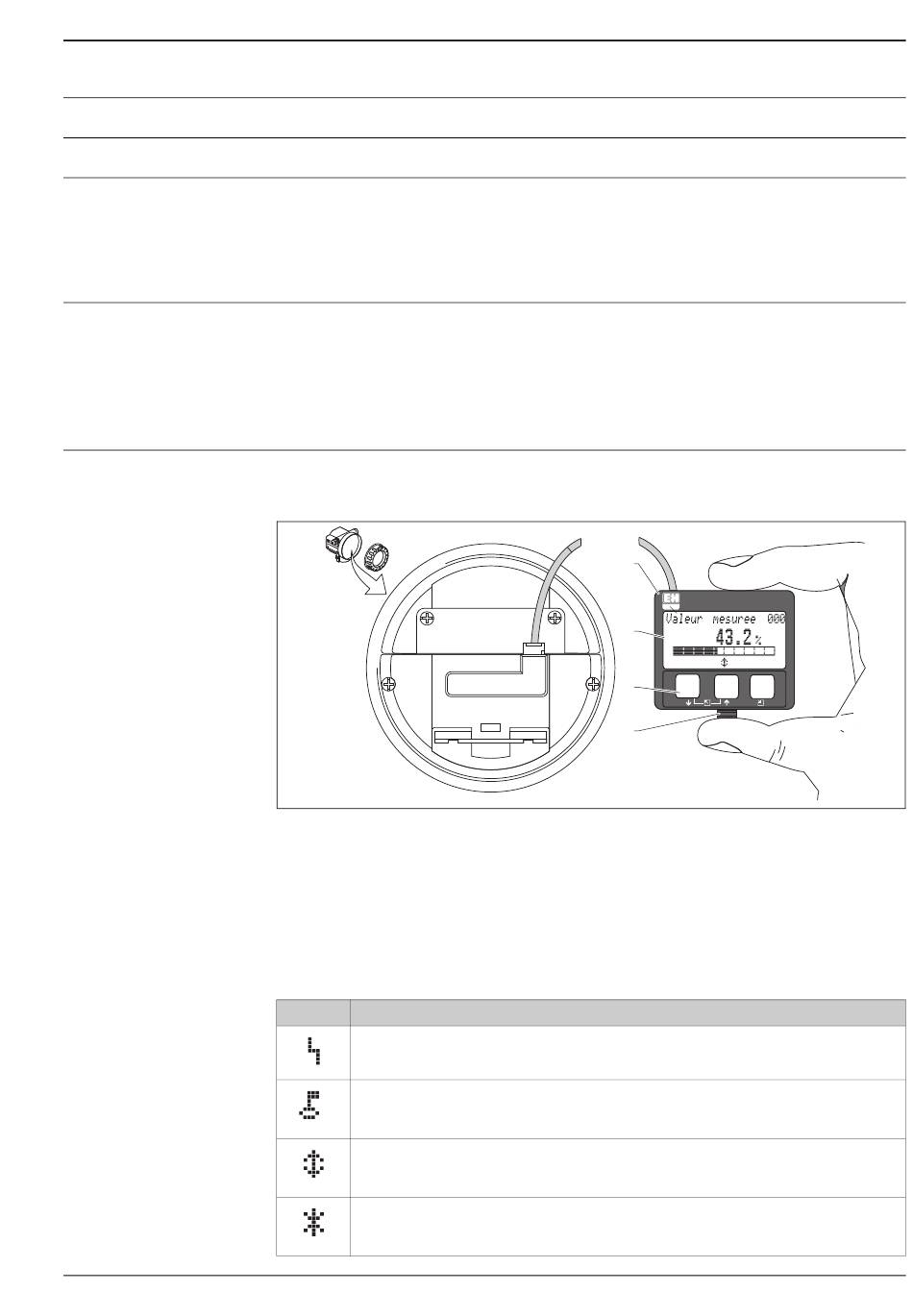

Afficheur à cristaux liquides (afficheur LCD) :
4 lignes de 20 digits. Contraste réglable par touches.
EN EN DR DR
Orde Orde MIC MIC r Code r Code RO ESS RO ESS +HA +HA
Ser.- Ser.- No.: No.: : : PIL PIL OT OT US USE
Mess Mess II II ER R
Meas Meas berei berei
uring uring range ch range ch
U 16...3 U 16...3 4...20 4...20 max. max. 20 20
mA 6 V 6 V mA DC DC m m
IP IP 65 65
T T A >70° A >70°
C : C : t >85°C t >85°C
1 Affichage à cristaux liquides
2 Symboles
3 3 touches
4 Verrou encliquetable
Pour faciliter la configuration, il est possible de retirer l'afficheur LCD en appuyant simplement sur le verrou
encliquetable (voir figure). Il est relié à l'appareil au moyen d'un câble de 500 mm (19.7 in).
Le tableau suivant décrit les symboles utilisés par l'afficheur LCD :
Symbole Signification
SYMBOLE ALARME
Ce symbole apparaît lorsque l'appareil est en alarme. Lorsqu'il clignote, il s'agit d'un avertissement.
SYMBOLE DE VERROUILLAGE
Ce symbole apparaît lorsque l'appareil est verrouillé, c'est-à-dire lorsqu'il est impossible de saisir des
données.
SYMBOLE DE COMMUNICATION
Ce symbole apparaît lorsqu'il y a transfert de données via HART, PROFIBUS PA ou FOUNDATION
Fieldbus.
SIMULATION COMMUTATEUR POSSIBLE
Ce symbole apparaît lorsqu'il est possible d'effectuer une simulation en FOUNDATION Fieldbus via le
commutateur DIP.
1
ENDRESS + HAUSER
2
3
–
+
E
4
L00-FMxxxxxx-07-00-00-de-000
37
