Bride UNI Endress+Hauser
32

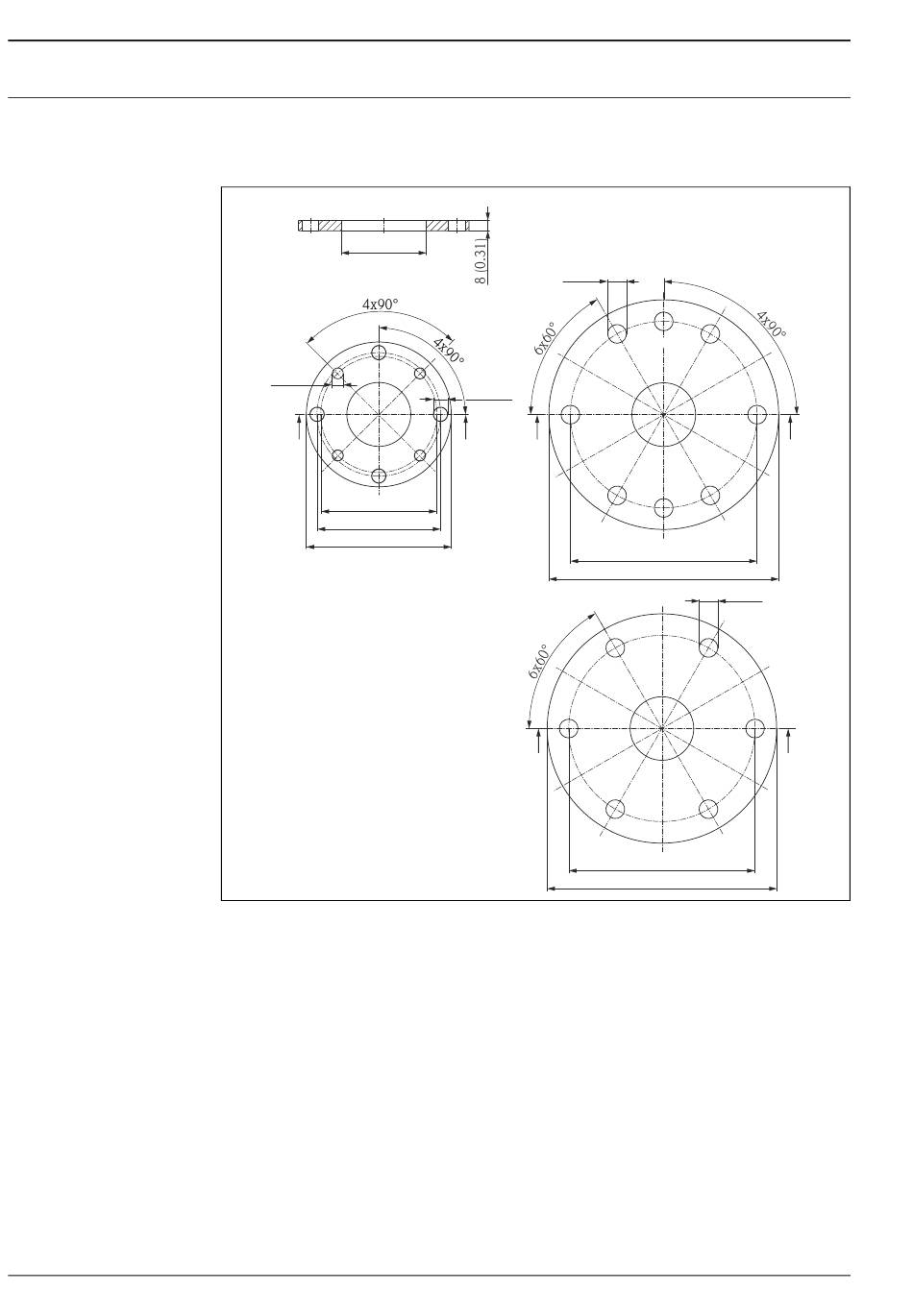

Consignes de montage
Le nombre de vis de la bride est partiellement réduit. Les perçages des vis ont été agrandis pour s'adapter aux
dimensions, c'est pourquoi la bride doit être correctement centrée sur la contre-bride avant de serrer les vis.
A-A
ø80.3 (3.16)
1
ø19
(0.75)
A
ø175 (6.89)
ø185.5 (7.3)
ø225 (8.86)
mm (in)
1
Bride UNI Endress+Hauser DN 100 (316L (1.4404)) ; compatible avec :
DN 100 PN10/16
ANSI 4" 150lbs
JIS 10K 100A
2
Bride UNI Endress+Hauser DN 200 (316L (1.4404)) ; compatible avec :
DN 200 PN10/16
ANSI 8" 150lbs
JIS 10K 200A
3
Bride UNI Endress+Hauser DN 250 (316L (1.4404)) ; compatible avec :
DN 250 PN10/16
ANSI 10" 150lbs
JIS 10K 250A
ø26
(1.02)
2
ø23
(0.91)
A
A
ø294.5 (11.6)
ø340 (13.4)
3
A
ø358 (14.1)
ø405 (15.9)
Micropilot M
A
ø29
(1.14)
A
L00-FMR250xx-06-00-00-xx-002
