Page 1 Products Solutions Services BA01123F/00/FR/01.13 71227861 Valable à partir de la version 01.01.zz Manuel de mise en service Micropilot FMR56, FMR57 FOUNDATION Fieldbus Radar Mesure de niveau sur solides en vrac...
Page 2: Fonction Du Document
Informations importantes relatives au document Micropilot FMR56, FMR57 FOUNDATION Fieldbus Informations importantes relatives au document Fonction du document Les présentes instructions fournissent toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
Page 3: Symboles D' O Utils
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Informations importantes relatives au document 1.2.3 Symboles d'outils Symbole Signification Tournevis Torx A0013442 Tournevis plat A0011220 Tournevis cruciforme A0011219 Clé à six pans creux A0011221 Clé à fourche A0011222 1.2.4 Symboles pour les types d'informations...
Page 4: Symboles Sur L'appareil
Les types de documents listés sont disponibles : • Sur le CD fourni avec l' a ppareil • Dans la zone de téléchargement de la page Internet Endress+Hauser : www.endress.com → Download 1.3.1 Conseils de sécurité...
Page 5 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Informations importantes relatives au document Caract. 010 Agrément Disponible pour Conseils de sécurité HART Conseils de sécurité PROFIBUS FOUNDATION Fieldbus ATEX: II 1/2 D Ex ta IIIC Txx°C Da/Db • FMR56 XA00682F XA00690F • FMR57 ATEX: II 3 G Ex nA IIC T6-T1 Gc •...
Page 6 Informations importantes relatives au document Micropilot FMR56, FMR57 FOUNDATION Fieldbus Caractéristique 010 Caractéristique 030 ("Affichage, Marquage Ex ("Agrément") configuration") L ou M IECEx ta [ia Db] IIIC Txx°C Da/Db L ou M IECEx Ex nA [ia Ga] IIC T6 Gc...
Page 7: Instructions Fondamentales De Sécurité
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Instructions fondamentales de sécurité Instructions fondamentales de sécurité Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣...
Page 8: Transformations De L'appareil
Il est conforme aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives CE répertoriées dans la déclaration de conformité CE spécifique à l' a ppareil. Endress+Hauser confirme ces éléments par l' a pposition du sigle CE. Endress+Hauser...
Page 9: Description Du Produit
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description du produit Description du produit Construction du produit 3.1.1 Micropilot FMR56 A0016791  1 Construction du Micropilot FMR56 (26 GHz) Boîtier de l' é lectronique Cornet 80/100 mm, plaqué PP Bride Etrier de montage 3.1.2 Micropilot FMR57 A0016807 ...
Page 10: Boîtier De L'électronique
Description du produit Micropilot FMR56, FMR57 FOUNDATION Fieldbus 3.1.3 Boîtier de l'électronique A0012422  3 Construction du boîtier de l' é lectronique Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique...
Page 11: Réception Des Marchandises Et Identification Des Produits
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Réception des marchandises et identification des produits Réception des marchandises et identification des produits Réception des marchandises DELIVERY NOTE 1 = 2 A0013696 A0016870 La référence de commande sur le bordereau de livraison (1) est-elle identique à...
Page 12 Réception des marchandises et identification des produits Micropilot FMR56, FMR57 FOUNDATION Fieldbus A0013696 A0014037 Les CD-ROM (documentation produit, logiciel d' e xploitation) et les documentations sont-ils disponibles ? Les cas échéant (voir plaque signalétique) : Les Conseils de sécurité (XA) sont-ils disponibles ? Si l' u ne de ces conditions n' e st pas remplie : adressez-vous à...
Page 13: Plaque Signalétique
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Réception des marchandises et identification des produits Identification du produit Les options suivantes sont disponibles pour l' i dentification de l' a ppareil de mesure : • Indications de la plaque signalétique • Référence de commande étendue (Extended order code) avec énumération des caractéristiques de l' a ppareil sur le bordereau de livraison...
Page 14 Réception des marchandises et identification des produits Micropilot FMR56, FMR57 FOUNDATION Fieldbus Jusqu' à 33 caractères de la référence étendue peuvent figurer sur la plaque signalétique. Les éventuels autres caractères ne peuvent pas être indiqués. Il est toutefois possible de visualiser l' e nsemble de la référence étendue via le menu de configuration de l' a ppareil (Diagnostic →...
Page 15: Stockage, Transport
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Stockage, transport Stockage, transport Conditions de stockage • Température de stockage admissible : –40…+80 °C (–40…+176 °F) • Utiliser l' e mballage d' o rigine. Transporter le produit vers le point de mesure AVERTISSEMENT Le boîtier ou l'antenne cornet peut être endommagé ou se détacher.
Page 16: Conditions De Montage
Montage Micropilot FMR56, FMR57 FOUNDATION Fieldbus Montage Conditions de montage 6.1.1 Position de montage • Distance A recommandée entre la paroi et le bord du piquage : ~ 1/6 du diamètre de la cuve. En aucun cas, l' a ppareil ne doit être monté à moins de 20 cm (7,87 in) de la paroi de la cuve.
Page 17: Eléments Internes
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Montage 6.1.2 Eléments internes Eviter que des éléments internes (fins de course, sondes de température, traverses, etc.) ne se trouvent dans le faisceau d' o ndes. Tenir compte de l' a ngle d' é mission (→  21) :...
Page 18: Eviter Les Échos Parasites
Montage Micropilot FMR56, FMR57 FOUNDATION Fieldbus 6.1.3 Eviter les échos parasites Des plaques métalliques inclinées diffusent les signaux radar et permettent ainsi d' é viter les échos parasites : A0016889 6.1.4 Mesure dans une cuve en matière synthétique Si la paroi extérieure de la cuve est en matériau non conducteur (par ex. GFK), les micro- ondes peuvent également être réfléchies par des éléments parasites externes (par ex.
Page 19 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Montage A0017125 Endress+Hauser...
Page 20: Possibilités D'optimisation
Montage Micropilot FMR56, FMR57 FOUNDATION Fieldbus 6.1.5 Possibilités d'optimisation • Taille de l' a ntenne Plus l' a ntenne est grande, plus l' a ngle d' é mission α est petit et les échos parasites moins nombreux (→  21).
Page 21: Angle D'émission
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Montage 6.1.6 Angle d'émission A0016891  5 Relation entre l' a ngle d' é mission α, distance D et largeur du faisceau W L' a ngle d' é mission est l' a ngle α, pour lequel la puissance des ondes radar est encore au moins égale à...
Page 22 Montage Micropilot FMR56, FMR57 FOUNDATION Fieldbus FMR57 - antenne parabolique Taille de l'antenne 200 mm (8 in) 250 mm (10 in) Angle d'émission α 4° 3,5° Distance (D) Diamètre du faisceau W 5 m (16 ft) 0,35 m (1,1 ft)
Page 23: Conditions De Mesure
A [mm (in)] C [mm (in)] FMR56 400(15,7) 50…150(1,97…5,91) FMR57 Les coefficients diélectriques de nombreux produits utilisés couramment dans l' i ndustrie sont indiqués dans la documentation SD106F, qui peut être téléchargée à partir de la page Internet Endress+Hauser (www.endress.com). Endress+Hauser...
Page 24: Montage En Émission Libre Sur Une Cuve
Montage Micropilot FMR56, FMR57 FOUNDATION Fieldbus Montage en émission libre sur une cuve 6.3.1 Antenne cornet avec bride tournante (FMR56) Orientation Si un Micropilot avec bride tournante est utilisé en zone explosible, il convient de respecter toutes les instructions contenues dans les Conseils de sécurité (XA) correspondants.

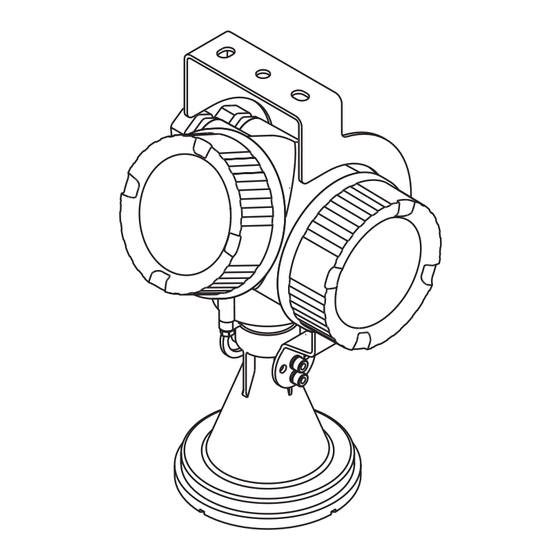

Page 25 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Montage 6.3.2 Antenne cornet avec étrier de montage (FMR56) A0016865  7 Montage de l' a ntenne cornet avec étrier de montage (FMR50/FMR56) Orienter l' a ntenne avec l' é trier de montage perpendiculairement à la surface du produit.
Page 26 Montage Micropilot FMR56, FMR57 FOUNDATION Fieldbus 6.3.3 Antenne cornet (FMR57) Orientation • L' i déal est d' i nstaller l' a ntenne cornet à la verticale. Pour éviter les échos parasites ou pour orienter l' a ppareil de façon optimale dans la cuve, le Micropilot avec dispositif d' o rientation en option peut pivoter de 15°...
Page 27: Indications Sur Le Raccord Fileté
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Montage En cas de piquage plus haut, contactez Endress+Hauser. Indications sur le raccord fileté • Ne visser qu' à la tête hexagonale. • Outil : clé à molette 60 mm • Couple de serrage admissible max. : 60 Nm (44 lbf ft)
Page 28 Montage Micropilot FMR56, FMR57 FOUNDATION Fieldbus 6.3.4 Antenne parabolique (FMR57) Orientation L' i déal est d' i nstaller l' a ntenne parabolique à la verticale. Pour éviter les échos parasites ou pour orienter l' a ppareil de façon optimale dans la cuve, le Micropilot avec dispositif d' o rientation en option peut pivoter de 15°...
Page 29: Montage Standard
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Montage Exemple de montage avec une petite bride Si la bride est plus petite que le réflecteur parabolique, l' a ppareil peut être monté de l' u ne des manière suivante : • Montage standard (→  29) Pour ce faire, le réflecteur parabolique doit être démonté...
Page 30 Montage Micropilot FMR56, FMR57 FOUNDATION Fieldbus Démontage du réflecteur parabolique Le réflecteur parabolique peut être démonté pour le montage dans un piquage : A0018877 Réflecteur parabolique 4 vis ; couple de serrage : 3 Nm (2,2 lbf ft) Endress+Hauser...
Page 31: Dispositif D'orientation Pour Fmr57
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Montage 6.3.5 Dispositif d'orientation pour FMR57 Grâce au dispositif d' o rientation, l' a xe de l' a ntenne peut être incliné jusqu' à 15° dans toutes les directions. Le dispositif d' o rientation sert à orienter de façon optimale le faisceau du radar vers la surface des solides en vrac.
Page 32 Montage Micropilot FMR56, FMR57 FOUNDATION Fieldbus 6.3.6 Raccord d'air de purge intégré pour FMR57 Dans les applications avec forte production de poussière, le raccord à air de purge peut éviter le colmatage de l' a ntenne. Le fonctionnement pulsé est recommandé.
Page 33: Cuves Avec Isolation Thermique
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Montage Cuves avec isolation thermique A0019142 Pour éviter l' é chauffement de l' é lectronique par rayonnement thermique ou convection, il faut inclure l' a ppareil dans l' i solation usuelle de la cuve (2) en cas de températures de process élevées.
Page 34: Tourner L'afficheur
Montage Micropilot FMR56, FMR57 FOUNDATION Fieldbus Tourner l'afficheur 3 mm A0013905 1. Le cas échéant : Dévisser la vis de la griffe de sécurité du couvercle de l' é lectronique et pivoter la griffe de sécurité de 90° dans le sens inverse des aiguilles d' u ne montre.
Page 35: Raccordement Électrique
T +20 K. FOUNDATION Fieldbus Endress+Hauser recommande l' u tilisation d' u ne paire torsadée blindée. Pour plus d' i nformations sur les spécifications de câble, voir le manuel de mise en service BA00013S "FOUNDATION Fieldbus Overview", les Directives FOUNDATION Fieldbus et la norme IEC 61158-2 (MBP).
Page 36: Affectation Des Bornes
Raccordement électrique Micropilot FMR56, FMR57 FOUNDATION Fieldbus 7.1.2 Affectation des bornes PROFIBUS PA / FOUNDATION Fieldbus A0011341  12 Occupation des bornes PROFIBUS PA / FOUNDATION Fieldbus Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Blindage de câble : respecter la spécification de câble...
Page 37: Exemples De Raccordement De La Sortie Tout Ou Rien
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Raccordement électrique Exemples de raccordement de la sortie tout ou rien A0015909 A0015910  13 Raccordement d' u n relais  14 Raccordement à une entrée numérique Résistance de pull-up Relais adaptés (exemples) : Entrée de commutation •...
Page 38: Connecteur De L'appareil
Raccordement électrique Micropilot FMR56, FMR57 FOUNDATION Fieldbus 7.1.3 Connecteur de l'appareil Pour les versions avec connecteur d' a ppareil (M12 ou 7/8"), il n' e st pas nécessaire d' o uvrir le boîtier pour raccorder le câble de signal. Occupation des bornes pour le connecteur M12...
Page 39: Alimentation Électrique
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Raccordement électrique 7.1.4 Alimentation électrique PROFIBUS PA, FOUNDATION Fieldbus "Energie auxiliaire ; sortie" "Agrément" Tension aux bornes E : 2 fils ; FOUNDATION Fieldbus, sortie tout ou rien • non Ex 9…32 V G : 2 fils ; PROFIBUS PA, sortie tout ou rien •...
Page 40: Protection Intégrée Contre Les Surtensions
Raccordement électrique Micropilot FMR56, FMR57 FOUNDATION Fieldbus 7.1.5 Parafoudre Si l' a ppareil doit être utilisé pour la mesure de niveau de liquides inflammables, qui nécessite une protection contre les surtensions selon DIN EN 60079-14, standard d' e ssai 60060-1 (10 kA, impulsion 8/20 μs) : garantir une protection contre les surtensions par un parafoudre intégré...
Page 41: Raccorder L'appareil
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Raccordement électrique Raccorder l'appareil AVERTISSEMENT Risque d'explosion ! ‣ Respecter les normes nationales en vigueur. ‣ Respecter les instructions des Conseils de sécurité (XA). ‣ N' u tiliser que les presse-étoupe spécifiés. ‣ Vérifier que l' a limentation correspond aux indications de la plaque signalétique.
Page 42 Raccordement électrique Micropilot FMR56, FMR57 FOUNDATION Fieldbus A0013837 Raccorder le câble conformément à l' o ccupation des bornes (→  36). 8. En cas d' u tilisation d' u n câble blindé : raccorder le blindage du câble à la borne de terre.
Page 43: Contrôle Du Raccordement
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Raccordement électrique Contrôle du raccordement L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ? Les câbles utilisés satisfont-ils aux exigences ? Les câbles montés sont-ils exempts de toute traction ? Tous les presse-étoupe sont-ils montés, serrés et étanches ? La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ?
Page 44: Options De Configuration
Options de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus Options de configuration Vue d'ensemble 8.1.1 Configuration sur site Caractéristique de commande "Affichage ; Caractéristique de commande "Affichage ; configuration", option C "SD02" configuration", option E "SD03" (en préparation) A0015546 A0015544 Configuration par boutons-poussoirs Configuration par commande tactile 8.1.2...
Page 45: Configuration À Distance
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Options de configuration 8.1.3 Configuration à distance Via FOUNDATION Fieldbus FF-HSE FF-H1 ENDRESS + HAUSER – FF-H1 A0017188  16 Architecture du système FOUNDATION Fieldbus avec composants associés Modem Bluetooth FFblue Field Xpert SFX100 FieldCare...
Page 46 Options de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus Via interface de service (CDI) A0014019 Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration "FieldCare" Endress+Hauser...
Page 47: Structure Et Principe Du Menu De Configuration
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Options de configuration Structure et principe du menu de configuration 8.2.1 Structure du menu Menu Sous-menu / Signification paramètre Langue Définit la langue de programmation de l' a fficheur sur site Configuration Paramètre 1 Une fois ces paramètres réglés, la mesure devrait en principe être...
Page 48: Rôles Utilisateur Et Leurs Droits D'accès
Options de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus 8.2.2 Rôles utilisateur et leurs droits d'accès Les deux rôles utilisateur "Opérateur" et "Maintenance" ont un accès en écriture aux paramètres différent lorsqu' u n code d' a ccès spécifique à l' a ppareil a été défini. Celui-ci protège la configuration de l' a ppareil via l' a fficheur local contre les accès non autorisés...
Page 49: Annuler La Protection En Écriture Via Le Code D'accès
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Options de configuration 8.2.4 Annuler la protection en écriture via le code d'accès Lorsque le symbole apparaît sur l' a fficheur local, devant un paramètre, cela signifie que ce dernier est protégé en écriture par un code d' a ccès spécifique à l' a ppareil et que sa valeur n' e st actuellement pas modifiable via l' a fficheur local (→...
Page 50: Protection En Écriture Via Commutateur De Verrouillage
Options de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus 8.2.6 Protection en écriture via commutateur de verrouillage Contrairement à la protection en écriture via le code d' a ccès spécifique à l' a ppareil, l' a ccès en écriture peut être verrouillé par ce biais pour l' i ntégralité du menu de configuration - hormis le paramètre Affichage contraste.
Page 51 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Options de configuration 5. Poser le câble spiralé dans l' e space entre le boîtier et le module électronique principal, puis enficher le module d' a ffichage dans la direction souhaitée sur le compartiment de l' é lectronique, jusqu' à ce qu' i l s' e nclenche.
Page 52: Activer Et Désactiver Le Verrouillage Des Touches
Options de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus 8.2.7 Activer et désactiver le verrouillage des touches Le verrouillage des touches permet de verrouiller l' a ccès à l' i ntégralité du menu de configuration via la configuration locale. Une navigation au sein du menu de configuration ou une modification des valeurs de paramètres individuels n' e st ainsi plus possible.
Page 53 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Options de configuration Afficheur 8.3.1 Apparence de l'affichage User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635  17 Apparence de l' a ffichage sur l' a fficheur Affichage de la valeur mesurée (1 valeur) 1.1 En-tête avec tag et symbole d' e rreur (en cas d' e rreur) 1.2 Symboles de la valeur mesurée...
Page 54: Symboles D'affichage Pour Les Sous-Menus
Options de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus Symboles d'affichage pour les sous-menus Symbole Signification Affic./Fonction. apparaît : • dans le menu principal à côté de la sélection "Affic./Fonction." A0011975 • à gauche dans l' e n-tête dans le menu "Affic./Fonction."...
Page 55: Symboles De La Valeur Mesurée
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Options de configuration Symboles de la valeur mesurée Symbole Signification Val. mesurée Niveau A0011995 Distance A0011996 Sortie cour. A0011998 Courant mesuré A0011999 Tension aux bornes A0012106 Température de l'électronique ou du capteur A0012104 Voies de mesure...
Page 56: Eléments De Configuration
Options de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus 8.3.2 Eléments de configuration Touche Signification Touche Moins Pour le menu, sous-menu Dans une liste de sélection : déplace la barre de sélection vers le haut. Pour l' é diteur alphanumérique A0013969 Déplace dans le masque de saisie la barre de sélection vers la gauche (en...
Page 57: Entrer Des Chiffres Et Du Texte
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Options de configuration 8.3.3 Entrer des chiffres et du texte Editeur numérique Editeur de texte A0013941 A0013999 Vue d' é dition Zone d' a ffichage des valeurs entrées Masque de saisie Eléments de configuration Masque de saisie Les symboles d' e ntrée et de configuration suivants sont disponibles dans le masque de...
Page 58 Options de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus Commutation • Entre majuscules et minuscules • Pour l' e ntrée de nombres A0013981 • Pour l' e ntrée de caractères spéciaux Confirme la sélection. A0013985 Permet d' a ccéder à la sélection des outils de correction.
Page 59 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Options de configuration Symboles de correction de texte sous A0013990 A0013991 A0013989 A0013988 Efface tous les caractères Décale la position du Décale la position du Efface un caractère à entrés. curseur d' u ne position vers...
Page 60: Affichage De La Courbe Écho Sur L'afficheur
Options de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus 8.3.4 Affichage de la courbe écho sur l'afficheur Pour évaluer le signal de mesure, la courbe écho et, si un mapping a été réalisé, la courbe de mapping sont représentées sur l' a fficheur :...
Page 61: Intégration Dans Un Réseau Foundation Fieldbus
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Fichier de description de l'appareil (DD) Pour configurer un appareil et l' i ntégrer dans un réseau FF, il faut : • Un logiciel de configuration FF •...
Page 62 Intégration dans un réseau FOUNDATION Fieldbus Micropilot FMR56, FMR57 FOUNDATION Fieldbus – EH_Micropilot_xxxxxxxxxx – RESOURCE_xxxxxxxxxxx (RB2) SETUP_ xxxxxxxxxxx (TRDSUP) ADV_SETUP_ xxxxxxxxxxx (TRDASUP) DISPLAY_ xxxxxxxxxxx (TRDDISP) DIAGNOSTIC_ xxxxxxxxxxx (TRDDIAG) EXPERT_CONFIG_ xxxxxxxxxxx (TRDEXP) EXPERT_INFO_ xxxxxxxxxxx (TRDEXPIN) SERVICE_SENSOR_ xxxxxxxxxxx (TRDSRVSB) SERVICE_INFO_ xxxxxxxxxxx (TRDSRVIF)
Page 63: Modèle De Bloc
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Modèle de bloc 9.4.1 Blocs du logiciel de l'appareil L' a ppareil possède les blocs suivants • Resource Block (bloc appareil) • Transducer Blocks (blocs transducteur) – Setup Transducer Block (TRDSUP) –...
Page 64: Configuration Des Blocs À La Livraison
Intégration dans un réseau FOUNDATION Fieldbus Micropilot FMR56, FMR57 FOUNDATION Fieldbus 9.4.2 Configuration des blocs à la livraison Device_01 4841.000 DIAGNOSTIC RESOURCE DISPLAY DATA_TRANSFER SETUP ANALOG_INPUT_1 ADV_SETUP ANALOG_INPUT_2 EXPERT_CONFIG EXPERT_INFO SERVICE_SENSOR SERVICE_INFO ARITHMETIC SIGNAL_CHAR INPUT_SELECTOR INTEGRATOR ANALOG_ALARM A0017217  19 Configuration des blocs à...
Page 65: Setup Transducer Block
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus 9.6.1 Setup Transducer Block Etiquette Indice Type de Taille Classe de Accès en écriture MODE_BLK données (octets) stockage Operating mode Mode de fonctionnement ENUM16 Static Maintenance distance_unit Unité de longueur...
Page 66: Advanced Setup Transducer Block
Intégration dans un réseau FOUNDATION Fieldbus Micropilot FMR56, FMR57 FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en écriture MODE_BLK données (octets) stockage evaluation_mode_ro Mode évaluation ENUM16 Static Maintenance access_status_tooling Droits d' a ccès logiciel de ENUM16 Dynamic...
Page 67: Display Transducer Block
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en écriture MODE_BLK données (octets) stockage assign_limit Affecter seuil ENUM16 Static Maintenance assign_diag_behavior Affecter niveau diagnostic ENUM16 Static Maintenance switch_on_value Val. ON déb. fuite...
Page 68: Diagnostic Transducer Block
Intégration dans un réseau FOUNDATION Fieldbus Micropilot FMR56, FMR57 FOUNDATION Fieldbus 9.6.4 Diagnostic Transducer Block Etiquette Indice Type de Taille Classe de Accès en écriture MODE_BLK données (octets) stockage actual diagnostics Diagnostic actuel UINT32 Dynamic present_timestamp Horodatage STRING Dynamic previous diagnostics...
Page 69 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en écriture MODE_BLK données (octets) stockage assign_channel_1 Affecter voie 1 ENUM16 Static Maintenance AUTO assign_channel_2 Affecter voie 2 ENUM16 Static Maintenance...
Page 70 Intégration dans un réseau FOUNDATION Fieldbus Micropilot FMR56, FMR57 FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en écriture MODE_BLK données (octets) stockage gas_phase_compens_factor Facteur de compensation FLOAT Static Maintenance phase gazeuse reference_distance Distance de référence FLOAT Static...
Page 71 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus 9.6.6 Expert Information Transducer Block Les paramètres de l' E xpert Information Transducer Block sont décrits dans le document GP01017F : "Micropilot FMR5x - Description des paramètres de l' a ppareil - FOUNDATION Fieldbus"...
Page 72: Service Sensor Transducer Block
9.6.8 Service Information Transducer Block Les paramètres du Service Information Transducer Block ne peuvent être configurés que par des techniciens de maintenance Endress+Hauser habilités. 9.6.9 Advanced Diagnostics Transducer Block Les paramètres de l' A dvanced Diagnostic Transducer Block sont décrits dans le document GP01017F : "Micropilot FMR5x - Description des paramètres de l' a ppareil -...
Page 73 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Intégration dans un réseau FOUNDATION Fieldbus Etiquette Indice Type de Taille Classe de Accès en MODE_BLK données (octets) stockage écriture sample_time_ad2 Echantillonnage 2 UINT16 Static Maintenance calc_type_ad2 Type de calcul 2 ENUM16 Static Maintenance check_mode_ad2...
Page 74 Intégration dans un réseau FOUNDATION Fieldbus Micropilot FMR56, FMR57 FOUNDATION Fieldbus Méthodes La spécification FOUNDATION Fieldbus prévoit l' u tilisation de méthodes pour simplifier la configuration de l' a ppareil. Une méthode est une suite d' é tapes interactives qui doivent être exécutées les unes après les autres, afin de paramétrer des fonctions d' a ppareil définies.
Page 75: Mise En Service (Via Le Menu De Configuration)
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mise en service (via le menu de configuration) Mise en service (via le menu de configuration) 10.1 Contrôle de l'installation et du fonctionnement Assurez-vous que les contrôles du montage et du raccordement ont été effectués avant de mettre votre point de mesure en service : •...
Page 76: Configuration De La Mesure De Niveau
Mise en service (via le menu de configuration) Micropilot FMR56, FMR57 FOUNDATION Fieldbus 10.3 Configuration de la mesure de niveau 100% A0016934 1. Configuration → Désign. point mes.(→  115)  Entrer la désignation du point de mesure. 2. Configuration → Unité longueur(→  115) ...
Page 77 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mise en service (via le menu de configuration)  Sélectionner l' u nité de niveau : %, m, mm, ft, in (réglage par défaut : %) Il est recommandé dans tous les cas d' a juster les vitesses maximales de remplissage et de vidange au process.
Page 78: Configuration De L'afficheur Sur Site
Mise en service (via le menu de configuration) Micropilot FMR56, FMR57 FOUNDATION Fieldbus 10.4 Configuration de l'afficheur sur site 10.4.1 Réglage par défaut de l'afficheur local Paramètres Réglage par défaut Format d' a ffichage 1 val., taille max. Affichage valeur 1 Niveau linéarisé...
Page 79: Configuration Des Blocs
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) Mise en service (fonctionnement basé sur les blocs) 11.1 Contrôle de l'installation et du fonctionnement Assurez-vous que les contrôles du montage et du raccordement ont été effectués avant de mettre votre point de mesure en service : •...
Page 80: Configuration Des Analog Input Blocks
Mise en service (fonctionnement basé sur les blocs) Micropilot FMR56, FMR57 FOUNDATION Fieldbus 11.2.4 Configuration des Analog Input Blocks L' a ppareil dispose de 2 Analog Input Blocks instanciés définitivement, qui peuvent être affectés au choix aux différentes grandeurs de process. Si nécessaire, jusqu' à 5 Analog Input Blocks peuvent être instanciés via l' o util de configuration FOUNDATION Fieldbus.
Page 81: Sélection De La Langue
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) XD_SCALE OUT_SCALE EU_100 EU_0 EU_100 EU_0 OUT_VALUE A0017338  21 Mise à l' é chelle de la valeur mesurée dans l' A I Block • Si dans le paramètre L_TYPE, vous avez sélectionné le mode Direct, vous ne pouvez pas modifier les valeurs et les unités pour XD_SCALE et OUT_SCALE.
Page 82 Mise en service (fonctionnement basé sur les blocs) Micropilot FMR56, FMR57 FOUNDATION Fieldbus 11.5 Configuration de la mesure de niveau La méthode Setup peut également être utilisée pour configurer la mesure. On y accède via le Transducer block SETUP (TRDSUP).
Page 83 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) Etape Bloc Paramètres Action Description SETUP (TRDSUP) Vitesse vidange solide max Sélectionner la vitesse de (→  116) (solid_draining_sped_range) vidange maximale prévue. Sélection : • 723: Très lent < 0,5m (1,6ft) /h •...
Page 84: Gestion De La Configuration
Mise en service (fonctionnement basé sur les blocs) Micropilot FMR56, FMR57 FOUNDATION Fieldbus 11.7 Gestion de la configuration Après la mise en service, il est possible de sauvegarder la configuration actuelle de l' a ppareil, de la copier sur un autre point de mesure ou de restaurer la configuration précédente.
Page 85: Groupes D'événements
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) 11.8 Configuration du comportement en cas d'événement conformément à la spécification FOUNDATION Fieldbus FF912 L' a ppareil est conforme à la spécification FOUNDATION Fieldbus FF912. Cela a, entre autres, les conséquences suivantes :...
Page 86 Mise en service (fonctionnement basé sur les blocs) Micropilot FMR56, FMR57 FOUNDATION Fieldbus chaque groupe en usine. Chaque groupe est ainsi représenté par un bit des paramètres d' a ffectation. Importance de Catégorie d'événement par Source de Evénements de ce groupe l'événement...
Page 87 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) Importance de Catégorie d'événement par Source de Evénements de ce groupe l'événement défaut l'événement Importance basse En dehors de spécification Capteur pas utilisé pour Micropilot Electronique pas utilisé pour Micropilot Configuration •...
Page 88: Paramètres D'affectation
Mise en service (fonctionnement basé sur les blocs) Micropilot FMR56, FMR57 FOUNDATION Fieldbus 11.8.2 Paramètres d'affectation L' a ffectation des catégories d' é vénement aux groupes d' é vénements se fait via quatre paramètres d' a ffectation. Ils se trouvent dans le bloc RESOURCE (RB2) : •...
Page 89 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) configuration incompatible. Ils ne doivent plus être classés comme Défaut (F) mais comme Test de fonctionnement (C). A0017618 Utilisez la fenêtre de navigation FieldCare pour accéder à la page Expert →...
Page 90 Mise en service (fonctionnement basé sur les blocs) Micropilot FMR56, FMR57 FOUNDATION Fieldbus A0017615  23 Les colonnes "Fail Map" et "Check Map" après la modification Il faut veiller à ce que pour chaque groupe d' é vénements, le bit correspondant soit réglé...
Page 91: Zone Configurable
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mise en service (fonctionnement basé sur les blocs) 11.8.3 Zone configurable La catégorie d' é vénement peut être définie individuellement pour les événements suivants - indépendamment du groupe d' é vénements auquel elle a été affectée par défaut : •...
Page 92: Transmission Des Messages D'événement Sur Le Bus
Mise en service (fonctionnement basé sur les blocs) Micropilot FMR56, FMR57 FOUNDATION Fieldbus A0017620 Allez dans la colonne Offspec Map et cochez la case du bit concerné (ici : Configurable Area Bit 1). Confirmez votre entrée avec la touche Enter.
Page 93: Diagnostic Et Suppression Des Défauts
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Diagnostic et suppression des défauts Diagnostic et suppression des défauts 12.1 Suppression des défauts, généralités 12.1.1 Erreurs générales Erreur Cause possible Suppression L' a ppareil ne réagit pas. Absence de tension. Appliquer la tension correcte.
Page 94 Diagnostic et suppression des défauts Micropilot FMR56, FMR57 FOUNDATION Fieldbus Erreur Cause possible Suppression Lors du remplissage / de la Signal affaibli (par ex. par • Réaliser une suppression des échos vidange ou pendant la fluidisation de la surface, formation parasites (Configuration →...
Page 95: Information De Diagnostic Sur L'afficheur Local
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Diagnostic et suppression des défauts 12.2 Information de diagnostic sur l'afficheur local 12.2.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil sont affichés sous forme de message de diagnostic en alternance avec l' a ffichage de la valeur mesurée.
Page 96 Diagnostic et suppression des défauts Micropilot FMR56, FMR57 FOUNDATION Fieldbus Evénement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant une indication quant au défaut. Par ailleurs, le symbole d' é tat correspondant précède l' é...
Page 97: Appeler Les Mesures Correctives
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Diagnostic et suppression des défauts 12.2.2 Appeler les mesures correctives X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai...
Page 98: Messages De Diagnostic Dans Le Bloc Transducteur
Diagnostic et suppression des défauts Micropilot FMR56, FMR57 FOUNDATION Fieldbus • Défaut (F) • Contrôle de fonctionnement (C) • Hors spécifications (S) • Maintenance nécessaire (M) Appeler les mesures correctives 1. Naviguer vers le menu "Diagnostic".  Dans le paramètre "Diagnostic actuel", l' é vénement diagnostic est affiché avec un texte d' é...
Page 99: Défaut Électronique
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Diagnostic et suppression des défauts Evénement de diagnostic Mesure corrective Mode défaut Code Description F082 Mémoire données 1. Remplacer le module électronique principal Alarme 2. Remplacer le capteur F083 Contenu mémoire 1. Redémarrer Alarme 2. Restaurer les données 3.
Page 100: Défauts Du Process
Diagnostic et suppression des défauts Micropilot FMR56, FMR57 FOUNDATION Fieldbus Evénement de diagnostic Mesure de suppression Mode défaut Code Description F437 Configuration 1. Redémarrer l' a ppareil Alarme incompatible 2. Contacter le Service M438 Bloc de données 1. Vérifier le fichier de jeu de données Avertissement 2.
Page 101: Filtrer Le Journal Des Événements
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Diagnostic et suppression des défauts Un maximum de 20 messages d' é vénement est affiché dans l' o rdre chronologique. Si la fonction avancée de l' H istoROM est activée dans l' a ppareil (option), la liste des événements peut comprendre jusqu' à...
Page 102: Historique Du Firmware
Diagnostic et suppression des défauts Micropilot FMR56, FMR57 FOUNDATION Fieldbus Evénement Texte d'événement d'information I1154 Tension aux bornes minimum/maximum remise à zéro I1155 Température à l' é lectronique remise à zéro I1156 Défaut de mémoire bloc tendance I1157 Contenu mémoire liste événements I1184 Affichage raccordé...
Page 103: Nettoyage Extérieur
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Maintenance Maintenance En principe, l' a ppareil ne requiert pas de maintenance spécifique. 13.1 Nettoyage extérieur Lors du nettoyage extérieur, il faut veiller à ne pas utiliser de produit de nettoyage agressif pour la surface du boîtier et les joints.
Page 104: Réparation
• Les réparations doivent être effectuées en tenant compte des instructions. Après une réparation, il faut exécuter l' e ssai individuel prescrit pour l' a ppareil. • Seul le Service Endress+Hauser est autorisé à réaliser la transformation d' u n appareil certifié en une autre version certifiée.
Page 105: Pièces De Rechange
En cas de réparation, étalonnage en usine, erreur de livraison ou de commande, il convient de retourner l' a ppareil de mesure. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre une procédure définie pour tous les appareils retournés ayant été en contact avec le produit.
Page 106: Accessoires Spécifiques À L' A Ppareil
Accessoires Micropilot FMR56, FMR57 FOUNDATION Fieldbus Accessoires 15.1 Accessoires spécifiques à l'appareil Accessoires Description Capot de protection climatique mm (in) A0015466 298.5 (11.8) 273.8 (10.8) 164 (6.46) 255.1 (10) mm (in) A0015472 37,8 mm (1,49 in) 54 mm (2,13 in) Le capot de protection climatique peut être commandé...
Page 107 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Accessoires Accessoires Description Joint de bride ajustable pour FMR50/FMR56 ød øD A0018871 Bride tournante UNI Joint de bride ajustable Piquage Les propriétés des matériaux et les conditions de process du joint de la bride ajustable doivent correspondre aux caractéristiques (température, pression, résistance) du process.
Page 108 Accessoires Micropilot FMR56, FMR57 FOUNDATION Fieldbus Accessoires Description Etrier pour montage mural ou au plafond du FMR50/FMR56 (0.35) (0.47) 205 (8.07) ø9 (0.35) 65 (2.56) A0017746  26 Etrier de montage pour FMR50/FMR56 avec antenne cornet Montage au plafond Montage mural Matériau...
Page 109 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Accessoires Accessoires Description Protection du cornet pour l' a ntenne cornet 80 mm (3 in) 237 (9.33) ³ DN100 mm (in) A0019143 Pour plus de détails, voir les instructions de montage SD01084F. Conditions de process •...
Page 110: Accessoires Spécifiques À La Communication
Accessoires Description Commubox FXA291 Relie les appareils de terrain Endress+Hauser avec l' i nterface CDI (= Endress +Hauser Common Data Interface) et l' i nterface USB d' u n ordinateur de bureau ou portable. Pour les détails : document "Information technique" TI00405C...
Page 111: Vue D'ensemble Du Menu De Configuration
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Vue d' e nsemble du menu de configuration Vue d'ensemble du menu de configuration Language (→  115) Configuration → Désignation du point de mesure (→  115) Unité de longueur (→  115) Type de cuve/silo (→...
Page 112 Vue d' e nsemble du menu de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mode tableau (→  132) Numéro tableau (→  132) Niveau (→  133) Valeur client (→  133) Activer tableau (→  133) Configuration → Configuration étendue →...
Page 113 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Vue d' e nsemble du menu de configuration Configuration → Configuration étendue → Sauvegarde données Temps de fonctionnement (→  149) affichées → Dernière sauvegarde (→  149) Gestion données (→  149) Comparaison résultats (→...
Page 114 Vue d' e nsemble du menu de configuration Micropilot FMR56, FMR57 FOUNDATION Fieldbus Diagnostic → Analog inputs Analog input N → Block tag (→  163) Channel (→  163) Etat (→  163) Value (→  163) Units index (→...
Page 115: Description Des Paramètres De L'appareil
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Description des paramètres de l'appareil • : Indique le chemin de navigation vers le paramètre via l' a fficheur • : Indique le chemin de navigation vers le paramètre via l' o util de configuration (par ex.
Page 116 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Type de cuve/silo Navigation Configuration → Type cuve/silo Description Détermination du type de cuve Options • Trémie / tas • Silo tampon (rapide) • Concasseur / bande • Silo •...
Page 117 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Options • Très lent < 0,5m (1,6ft) /h • Lent < 1 m (3,3ft) /h • Standard < 2m (6,5ft) /h • Moyen < 4m (13ft) /h • Rapide < 8m (26ft) /h •...
Page 118 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Réglage par défaut Etalonnage vide - distance de blocage D' a utres valeurs peuvent être sélectionnées lors de la commande. Information complémentaireL' é talonnage plein F est la distance entre le niveau minimal (0%) et le niveau maximal (100%).
Page 119: Qualité Signal
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Description Indique la distance mesurée D entre le point de référence (bord inférieur de la bride resp. du raccord fileté) et le niveau A0019485 Information complémentairePour l' a ffichage, c' e st l' " Unité de niveau" sélectionnée qui est utilisée (→  127).
Page 120 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus 17.1.1 La séquence "Suppression" Vue d'ensemble Sur l' a ffichage sur site Dans le sous-menu Suppression, deux paramètres sont affichés simultanément. Celui du haut peut être modifié, celui du bas est affiché à titre indicatif.
Page 121: Description Des Paramètres
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Dans l' o util de configuration (par ex. FieldCare) Paramètres Signification Description Distance Affichage de la distance actuelle mesurée (→  118) Confirmation distance Confirmation que la distance affichée (→...
Page 122 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Information complémentaireVérifier que la distance affichée correspond à la distance réelle. A l' a ide de l' e ntrée, l' a ppareil détermine la zone de suppression. A titre de référence, la distance mesurée est affichée avec ce paramètre sur l' a ffichage local.
Page 123 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Entrée 0,1 m (0,33 ft) ... Hauteur cuve/silo Paramètre : "Expert → Capteur → Niveau → Haut. cuve/silo" Réglage par défaut 1 m (3,3 ft) Information complémentaireCe paramètre définit la distance jusqu' à laquelle la nouvelle suppression doit être enregistrée.
Page 124 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description Assigne une grandeur mesurée au bloc AI. Sélection • Niveau linéarisé • Distance • Tension aux bornes • Température électronique • Amplitude écho absolue • Amplitude écho relative •...
Page 125: Affichage
é dition à l' a ffichage de la valeur mesurée, l' a ppareil bloque les paramètres protégés en écriture automatiquement après 60 s supplémentaires. En cas de perte du code d' a ccès : adressez-vous à votre agence Endress+Hauser. Endress+Hauser...
Page 126 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Sous-menu "Niveau" Type de produit Navigation Configuration → Config. étendue → Niveau → Type de produit Description Affichage du type de produit Affichage • Liquide • Solide Réglage par défaut Solide Propriété...
Page 127 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Unité de niveau Navigation Configuration → Config. étendue → Niveau → Unité du niveau Description Détermination de l' u nité de niveau Options • % • m • mm •...
Page 128 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Correction du niveau Navigation Configuration → Config. étendue → Niveau → Correcti. niveau Description Entrer la correction de niveau Entrée En fonction de l'unité de niveau sélectionnée : •...
Page 129 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Sous-menu "Linéarisation" Type de linéarisation Navigation Configuration → Config. étendue → Linéarisation → Type linéaris. Description Détermination de la linéarisation Options • Aucun Le niveau est délivré sans conversion dans 100% l' u nité...
Page 130 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Condition Visible uniquement si une linéarisation a été sélectionnée (c' e st-à-dire Type de linéarisation ≠ Aucun) Description Choix de l' u nité pour la valeur linéarisée Options •...
Page 131 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Description Entrée de la capacité maximale de la cuve (100%), mesurée dans l' U nité après linéarisation Entrée -50000 ... +50000 Réglage par défaut Diamètre Navigation Configuration → Config. étendue → Linéarisation → Diamètre Condition Visible uniquement si l' u n des types de linéarisation suivants a été...
Page 132 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Mode tableau Navigation Configuration → Config. étendue → Linéarisation → Mode tableau Condition Visible uniquement si le type de linéarisation "Tableau" a été sélectionné. Description Choix du mode d' e ntrée pour le tableau de linéarisation Options •...
Page 133 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Niveau Navigation Configuration → Config. étendue → Linéarisation → Niveau Condition Visible uniquement si le type de linéarisation "Tableau" a été sélectionné. Description Indication ou affichage du niveau (non linéarisé) pour le point de tableau correspondant Entrée...
Page 134 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Endress+Hauser...
Page 135 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Sous-menu "Réglages sécurité" Sortie perte écho Navigation Configuration → Config. étendue → Régla. sécurité → Sort. perte écho Description Détermination du signal de sortie en cas de perte d' é cho Options •...
Page 136 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description Détermination de la pente de la rampe en cas de perte d' é cho 100% A0013269 Temporisation perte écho Rampe de la perte d' é cho (valeur positive) Rampe de la perte d' é...
Page 137 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Sous-menu "Sortie commutation" Affectation sortie état Navigation Configuration → Config. étendue. → Sort. commutation → Affec. sor. état Description Sélectionner la fonction de la sortie état. Options • Arrêt La sortie est toujours ouverte (non conductrice).
Page 138 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Condition Uniquement visible pour Affectation sortie état = Seuil. Description Assigne à la sortie tout ou rien une grandeur mesurée, pour laquelle il faut vérifier qu' e lle ne dépasse pas le seuil.
Page 139 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Information complémentaireLe comportement à la commutation se fait selon la position relative de ces deux points de commutation. Seuil d'enclenchement > Seuil de déclenchement : La sortie se ferme lorsque la valeur mesurée dépasse le point d' e nclenchement.
Page 140 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Condition Uniquement visible pour Affec. sor. état = Seuil et Affecter seuil ≠ Arrêt. Description Définit la temporisation pour l' a ctivation de la sortie. Entrée 0…100 s Réglage par défaut...
Page 141 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Signal sortie inversé Navigation Configuration → Config. étendue. → Sort. commutation → Signal sor. inver. Description Permet l' i nversion du comportement à la commutation Options • Non La sortie tout ou rien se comporte selon la description ci-dessus.
Page 142: Format D'affichage
Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Le sous-menu "Affichage" Pour les outils de configuration : Le sous-menu Affichage n' e st visible que si un afficheur est raccordé à l' a ppareil. Language (→  115)
Page 143 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Information complémentaire1 val., taille max. 4841.000 Â A0019963 Bargraph + 1 valeur Â 93.5 % Â 159.0 A0019964 2 valeurs Â 93.5 Â 159.0 A0019965 Valeur taille max. + 2 valeurs Â...
Page 144 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Affichage valeur 1 Affichage valeur 2 Affichage valeur 3 Affichage valeur 4 Navigation Configuration → Config. étendue. → Affichage → Affich. valeur 1/2/3/4 Description Sélectionner la valeur mesurée représentée dans l' a ffichage local.
Page 145 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Affichage intervalle Navigation Configuration → Config. étendue. → Affichage → Affich. interval. Description Réglage de la durée d' a ffichage des valeurs mesurées sur l' a fficheur, lorsque celles-ci sont affichées en alternance.
Page 146 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Information complémentaire XXXXXXXXX A0013375 Position du texte de l' e n-tête sur l' a ffichage Désignation du point de mesure Texte libre Est défini dans le paramètre Texte ligne d'en-tête(→  146).
Page 147 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Format numérique Navigation Configuration → Config. étendue. → Affichage → Format numérique Description Définir le format des nombres pour l' a ffichage des valeurs mesurées Options • Décimal •...
Page 148: Affichage Contraste
Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Affichage contraste Navigation Configuration → Config. étendue. → Affichage → Affich. contraste Description Adapter le contraste de l' a fficheur local aux conditions environnantes Entrée 20…80 % Réglage par défaut 30 % Information complémentaire...
Page 149 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Sous-menu "Sauv. donné affi." Le sous-menu Sauvegarde données n' e st visible que si un afficheur est raccordé à l' a ppareil. La configuration de l' a ppareil peut être sauvegardée à un instant donné dans l' a fficheur. La configuration sauvegardée peut être chargée à...
Page 150 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Options • Annuler Aucune action n' e st réalisée et le paramètre est quitté. • Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée de l' H istoROM (intégrée dans l' a ppareil) dans l' a fficheur de l' a ppareil.
Page 151: Affichage
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Affichage • Réglages identiques La configuration d' a ppareil actuelle de l' H istoROM correspond à sa copie de sauvegarde dans l' a fficheur. • Réglages différents La configuration d' a ppareil actuelle de l' H istoROM ne correspond pas à sa copie de sauvegarde dans l' a fficheur.
Page 152 Configuration → Config. étendue → Ent. code d'accès(→  125) En cas de perte du code d' a ccès : adressez-vous à votre agence Endress+Hauser. En cas de configuration via l' a fficheur : Le nouveau code d' a ccès n' e st valide qu' a près avoir été...
Page 153: Sélection
Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Autres paramètres Restart Navigation Configuration → Config. étendue → Administration → Restart Description Réinitialisation de l' e nsemble de la configuration de l' a ppareil ou d' u ne partie de la configuration d' u n état défini.
Page 154 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus 17.2 Menu "Diagnostic" Diagnostic actuel Navigation Diagnostic → Diagnostic act. Description Affichage du message de diagnostic actuel. S' i l y a plusieurs messages de diagnostic simultanément, seul le message avec la plus haute priorité est affiché.
Page 155 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Temps de fonctionnement (→  149) Endress+Hauser...
Page 156 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus 17.2.1 Sous-menu "Liste diagnostic" Dans ce sous-menu, jusqu' à 5 messages de diagnostic en cours peuvent être affichés. S' i l y a plus de 5 messages de diagnostic, ce sont les messages avec la plus haute priorité qui sont affichés.
Page 157 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil 17.2.2 Sous-menu "Journal événements" Les derniers messages de diagnostic sont indiqués dans le sous-menu "Journal événements". Options filtre Navigation Diagnostic → Journ. événement → Options filtre Description Sélection de la catégorie (signal état) dont les messages d' é vénement sont affichés dans la liste des événements.
Page 158: Information Complémentaireaffichage
Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Information complémentaireAffichage Exemple 1 de format d' a ffichage : I 1091 24d12h13m00s Configuration modifiée Exemple 2 de format d' a ffichage : S441 01d4h12min30s Sortie cour. 1 HistoROM Un HistoROM est une mémoire d' a ppareil "non volatile"...
Page 159 Affichage du numéro de série de l' a ppareil. Il se trouve également sur la plaque signalétique. Utilisation du numéro de série • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Affichage Chaîne de max.
Page 160 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Code commande Navigation Diagnostic → Info appareil → Code commande Description Affichage de la référence de commande de l' a ppareil. EIle se trouve également sur la plaque signalétique. La référence est générée par transformation réversible de la référence de commande étendue, qui indique les options de toutes les caractéristiques de l' a ppareil...
Page 161 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Endress+Hauser...
Page 162 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus 17.2.4 Sous-menu "Val. mesurée" Distance (→  118) Niveau linéarisé Navigation Diagnostic → Val. mesurée → Niveau linéarisé Description Affichage du niveau linéarisé Information complémentaireC' e st l' U nité après linéarisation sélectionnée qui est utilisée pour l' a ffichage (→  129).
Page 163 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil 17.2.5 Sous-menu "Analog inputs → Analog input N" Il y a un sous-menu "Analog input N" pour chaque AI Block de l' a ppareil. La transmission de la valeur mesurée sur le bus est configurée dans l' A I Block.
Page 164 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Units index Navigation Diagnostic → Analog inputs → Analog input N → Units index Description Indique l' u nité de la valeur de sortie Endress+Hauser...
Page 165 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil 17.2.6 Sous-menu "Enregistrement valeurs mesurées" Ce menu n' e st affiché que si la fonction étendue de l' H istoROM est activée dans l' a ppareil. Affecter voie 1...
Page 166 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description Définition de l' i ntervalle t de sauvegarde des valeurs mesurées. Il détermine l' i ntervalle de temps entre chaque point de données dans la mémoire des données et ainsi le temps de...
Page 167 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Description Affichage de l' é volution des valeurs mesurées pour la voie de sauvegarde sous la forme d' u ne courbe. A0013859 • Axe x : Indique, en fonction du nombre de voies sélectionnées, 250 à 1000 valeurs mesurées d' u ne variable de process.
Page 168 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus 17.2.7 Sous-menu "Simulation" Affectation simulation grandeur mesure Navigation Diagnostic → Simulation → Aff. sim. gran. mes. Description Sélection d' u ne grandeur de process pour la simulation qui est activée. Tant que la simulation est active, l' a ffichage alterne entre la valeur mesurée et un message de...
Page 169 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Information complémentaireLa simulation de la sortie tout ou rien peut également être réalisée directement sous Configuration → Config. étendue → Sort. commutation → Affec. sor. état en sélectionnant l' o ption Marche oder Arrêt.
Page 170 Description des paramètres de l' a ppareil Micropilot FMR56, FMR57 FOUNDATION Fieldbus 17.2.8 Sous-menu "Test appareil" Démarrage test appareil Navigation Diagnostic → Test appareil → Démarra. test app. Description Démarrage d' u n test de l' a ppareil. Options • Non L' a ppareil quitte le paramètre sans qu' u n test de l' a ppareil n' a it eu lieu.
Page 171 Micropilot FMR56, FMR57 FOUNDATION Fieldbus Description des paramètres de l' a ppareil Navigation Diagnostic → Test appareil → Signal de niveau Condition Visible uniquement après qu' u n test de l' a ppareil a été réalisé. Description Affichage du résultat du test de l' a ppareil, spécialement pour le signal de niveau Affichage •...
Page 172 *71227861* 71227861 www.addresses.endress.com...
