Fiche technique du produit
EXCONTROL
TVR-Ex
Pour la régulation des débits variables dans les
atmosphères explosibles (ATEX)

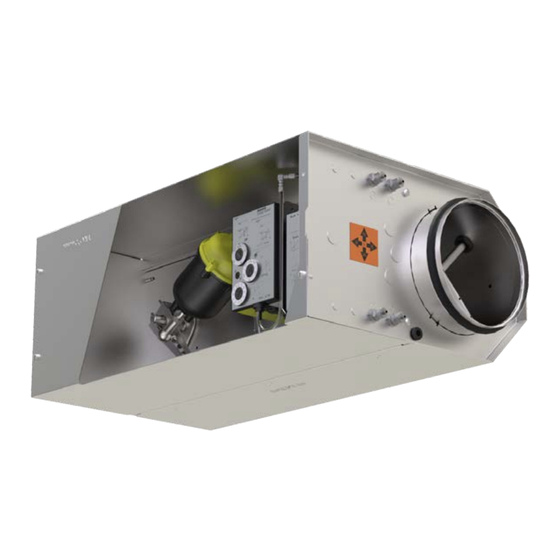

Régulateurs VAV circulaires pour systèmes à débits variables, homologués et
certifiés pour atmosphères potentiellement explosives (ATEX)
■
Exécution et pièces conformes ATEX
■
Homologués pour tous les gaz, brouillards et vapeurs en zones 1 et 2, avec
régulation électronique additionnelle pour poussières en zones 21 et 22
■
Convient pour la régulation de soufflage ou de reprise ainsi que pour la régulation
de la pression différentielle
■
Composants de régulation électroniques ou pneumatiques
■
Fuite d'air, clapet fermé, conforme à la norme EN 1751, jusqu'à la classe 4
■
Fuite d'air du caisson en conformité avec la norme EN 1751, classe C
Équipements et accessoires en option
■
Servomoteur à ressort de rappel
■
Commutateur auxiliaire avec points de commutation ajustables pour le
déclenchement des positions de fin de course
1 / 21
TVR-Ex
PD-09/2022 - DE/fr
Publicité
Table des Matières
Manuels Connexes pour Trox Technik EXCONTROL TVR-Ex
Sommaire des Matières pour Trox Technik EXCONTROL TVR-Ex
- Page 1 Fiche technique du produit TVR-Ex EXCONTROL TVR-Ex Pièces et unités compatibles ATEX Certification ATEX Pour la régulation des débits variables dans les atmosphères explosibles (ATEX) Régulateurs VAV circulaires pour systèmes à débits variables, homologués et certifiés pour atmosphères potentiellement explosives (ATEX) ■...
-
Page 2: Informations Générales
Fiche technique du produit TVR-Ex Informations générales Codes de commande Fonctionnement Modèles Caractéristiques techniques Dimensions et poids Sélection rapide Détails du montage Texte de spécification Nomenclature Informations générales Application Options associées ▪ Unités terminales VAV circulaires EXCONTROL VAV de type ▪... -
Page 3: Fonctionnement
Fiche technique du produit TVR-Ex Fonctionnement Le régulateur VAV est équipé d'une sonde de pression Le régulateur compare la valeur réelle avec la valeur de différentielle dédiée à la mesure du débit. consigne et ajuste le signal de régulation du servomoteur du Les composants de régulation (éléments additionnels) clapet en cas de différence entre les deux valeurs. - Page 4 Fiche technique du produit TVR-Ex Illustration schématique du TVR-Ex avec régulation pneumatique ① Servomoteur ② Régulateur de pression ambiante ③ Raccordements pneumatiques ④ Régulateur de débit ⑤ Liaison équipotentielle PD-09/2022 - DE/fr 4 / 21...
-
Page 5: Caractéristiques Techniques
Fiche technique du produit TVR-Ex Caractéristiques techniques TVR-Ex avec accessoires électriques Dimensions nominales 125 – 400 mm Plage de débit-volume 15 – 1680 l/s ou 54 – 6048 m³/h Plage de régulation du débit Environ 15 à 100 % du débit nominal Pression différentielle maximale 1 000 Pa Température de fonctionnement... - Page 6 Fiche technique du produit TVR-Ex Commande électronique avec élément additionnel TES, TEF, TEX ou TEY Composants Régulateur TROX TCU3 + composants Schischek : capteur de pression différentielle ExCos-P, servomoteur ExMax-5.10-Y TROX : régulateur bTCU3 + composants Schischek : capteur de pression différentielle ExCos-P, servomoteur à...
-
Page 7: Sélection Rapide
Fiche technique du produit TVR-Ex Servomoteur/ servomoteur à ressort de rappel (Schischek) Tension d'alimentation 24... 240 V AC/DC, ±10 %, réglage automatique, 50 – 60 Hz ±20 % Tension d'alimentation Nous conseillons un raccordement secteur pour le servomoteur Veillez à consulter les informations supplémentaires dans la Puissance nominale documentation Schischek Classe de protection CEI... - Page 8 Fiche technique du produit TVR-Ex TVR-Ex – électronique, plages de débit et pressions différentielles minimales ① ② ③ ④ [l/s] Δp [Pa] Δq [±%] stmin. 1008 1458 1548 2214 1476 2592 1030 3708 2412 1175 4230 1680 6048 ① TVR-Ex ②...
- Page 9 Fiche technique du produit TVR-Ex TVR-Ex – pneumatique, plages de débit et pressions différentielles minimales ① ② ③ ④ [l/s] Δp [Pa] Δq [±%] st min 1080 1224 1710 1188 1998 2790 1962 3312 1300 4680 ① TVR-Ex ② TVR-Ex avec silencieux secondaire CA, épaisseur d'isolation 50 mm, longueur 500 mm ③...
- Page 10 Fiche technique du produit TVR-Ex TVR-Ex, électronique, niveau de pression acoustique à une pression différentielle de 150 Pa Bruit du flux d'air Bruit rayonné [l/s] ① ② ③ ④ ① [dB(A)] [dB(A)] [dB(A)] <15 1008 1458 1548 2214 1476 2592 1030 3708...
- Page 11 Fiche technique du produit TVR-Ex TVR-Ex, pneumatique, niveau de pression acoustique à une pression différentielle de 150 Pa Bruit du flux d'air Bruit rayonné ① ② ③ ④ ① qᵥ [l/s] qᵥ [m³/h] [dB(A)] [dB(A)] [dB(A)] <15 1008 1458 1548 2214 1476 2592...
-
Page 12: Texte De Spécification
Fiche technique du produit TVR-Ex Texte de spécification Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder. Texte de spécification ▪ A2 : gaine intérieure en acier inox Unités terminales VAV pour atmosphères explosibles et pour Exécution systèmes à... -
Page 13: Codes De Commande
Fiche technique du produit TVR-Ex Codes de commande TVR-Ex avec composant de régulation ATEX Universal TVR-Ex – P1 / 125 / S1F / V 0 / 200 – 400 [m³/h] / NO 1 Type TVR-Ex Unité terminale à débit d'air variable à utiliser dans les 5 Mode de fonctionnement atmosphères explosibles Fonctionnement variable (plage de valeur de consigne... - Page 14 Fiche technique du produit TVR-Ex TVR-Ex avec composant de régulation ATEX reposant sur TCU3 TVR-Ex – P1 / 160 / TEF / EC – E0 / M / 200 – 400 [m3/h] / NO 1 Type contact de commutation externe) TVR-Ex Unité...
- Page 15 Fiche technique du produit TVR-Ex TVR-Ex avec éléments additionnels pneumatiques TVR-Ex – P1 / 125 / PG5 / V / 200 – 400 [m³/h] / NO 1 Type TVR-Ex Unité terminale à débit d'air variable à utiliser dans les 5 Mode de fonctionnement atmosphères explosibles Fonctionnement variable (plage de valeur de consigne réglable)
- Page 16 Fiche technique du produit TVR-Ex Modèles Illustration schématique du TVR-Ex avec régulation électronique Illustration schématique du TVR-Ex avec régulation pneumatique 230 VAC ⑤ 24 VAC 1,3 bar ① ① ③ ② ④ ③ ② ① Unité terminale à débit d'air variable ①...
-
Page 17: Dimensions Et Poids
Fiche technique du produit TVR-Ex Dimensions et poids TVR-Ex B₃ TVR-Ex ØD ① TVR-Ex ② TVR-Ex avec silencieux secondaire CA, épaisseur d'isolation 50 mm, longueur 500 mm ③ TVR-Ex avec silencieux secondaire CA, épaisseur d'isolation 50 mm, longueur 1000 mm ④... -
Page 18: Détails Du Montage
Fiche technique du produit TVR-Ex Détails du montage Montage et mise en service ▪ Connexions pour liaison équipotentielle : les câbles appropriés doivent être connectés sur site Commande électrique ▪ Indépendant de la position de montage ▪ Correction automatique du point zéro requise Régulateur pneumatique ▪... - Page 19 Fiche technique du produit TVR-Ex Espace requis pour la mise en service et la maintenance Un espace suffisant doit être dégagé près de l'ensemble des accessoires pour permettre la mise en service et la maintenance. Des trappes de visites aux bonnes dimensions peuvent être nécessaires pour les inspections. Accès à...
- Page 20 Fiche technique du produit TVR-Ex Nomenclature Dimensions des unités rectangulaires [dB(A)] Niveau de pression acoustique du bruit du flux d’air de l'unité [mm] terminale VAV dans la pièce avec silencieux secondaire, en Largeur de la gaine valeur pondérée A, atténuation du système prise en compte B₁...
- Page 21 Fiche technique du produit TVR-Ex Débit-volume Unité de régulation du débit sans composant de régulation additionnel. Les composants principaux englobent le caisson Δ avec le ou les capteur(s) chargé(s) de mesurer la pression Précision du débit par rapport à la valeur de consigne (tolérance) effective et le clapet pour limiter le débit.
