entrematic PAS005AP Manuel D'utilisation

Manuel d'utilisation pour produits à partir de la version 0200
Voir étiquette produit pour le numéro de série

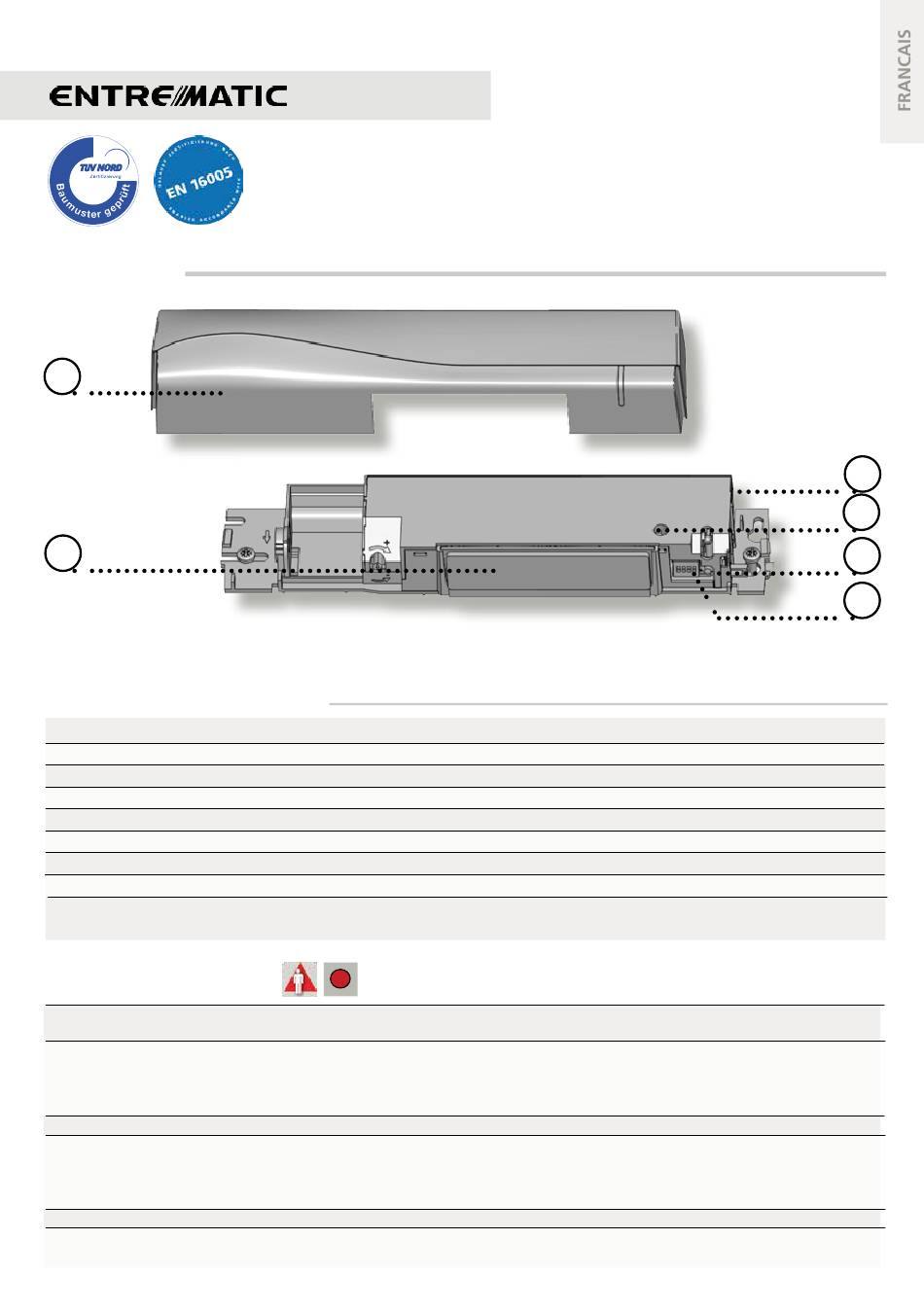

DESCRIPTION
1
2
1. capot
2. prisme IR
3. connecteur
SPECIFICATIONS TECHNIQUES
Alimentation :
Consommation :
Hauteur de montage :
Tension de l'entrée de test :
Gamme de température :
Degré de protection :
Bruit:
Durée de vie estimée :
Certification :
Mode de détection :
Technologie :
Angle :
Sortie :
Temps de maintien de sortie:
Temps de réponse de la
demande de test :
4. réglage des rideaux IR
5. bouton-poussoir pour le setup ou la confirmation des réglages par DIP-switch
(2 m)
6. DIP-switch
12 V - 30 V DC -5%/+10%
< 2,2 W
1,8 m à 3 m
< 1 V : Log. L; > 10 V: Log. H (max. 30 V)
-25 °C à +55 °C
IP54
< 70 dB
20 ans
EN 16005; EN 12978; EN IEC 62061 SIL2; EN 61496-1 ESPE Type 2; EN ISO 13849-1 Pl «c»
CAT.2 (à condition que l'opérateur surveille le détecteur au moins une fois par cycle de porte)
LED
ROUGE
Présence
Temps de réponse type : <256 ms
Infrarouge actif avec analyse d'arrière plan
Diamètre du spot (standard) : 0,1 m (type)
Nombre de spots : 24
Nombre de rideaux : 2
de -4° à +4° (réglable)
Relais statique
(libre de potentiel, libre de polarité)
Courant max. de sortie : 100 mA
Pouvoir de coupure max. : 42 V AC/DC
0,3 s à 1 s (non réglable)
Temps de réponse type : < 5 ms
Les spécifications techniques sont susceptibles de changer sans préavis.Toutes les valeurs sont mesurées dans des conditions spécifiques.
Entrematic PAS005AP
Détecteur de sécurisation
pour portes coulissantes automatiques
(l'appareil doit uniquement fonctionner sur basse tension de protection (SELV) avec
coupure électrique sûre)
3
4
5
6
