Montage De L'interrupteur - Toro RT1200 Instructions De Montage

1. Connecteur de capteur de direction P45
2. Le capteur de direction avant gauche est attaché au
faisceau de câblage
Remarque: Faites descendre le faisceau derrière le
cadre du châssis, près de l'essieu, et branchez-le au
capteur de direction de la roue avant gauche.
Remarque: Le capteur de direction de la roue arrière
droite porte la mention P07.
1. Connecteur de capteur de direction P07
Pour les machines sur chenilles.
1. Avec un cric, soulevez le côté arrière droit de la machine
et retirez la cale 2x4 qui est sous les chenilles.
Remarque: Répétez cette opération du côté avant
gauche de la machine si la cale 2x4 n'a pas déjà été
retirée.
2. Abaissez la machine jusqu'à ce qu'elle repose sur le sol.
Pour les machines sur roues.
1. Montez la roue à l'aide des écrous de roue et des
rondelles retirés précédemment.
2. Serrez les écrous de roue; voir le Manuel de l'utilisateur
de la machine.
3. Répétez toute la procédure pour la roue avant gauche.
1

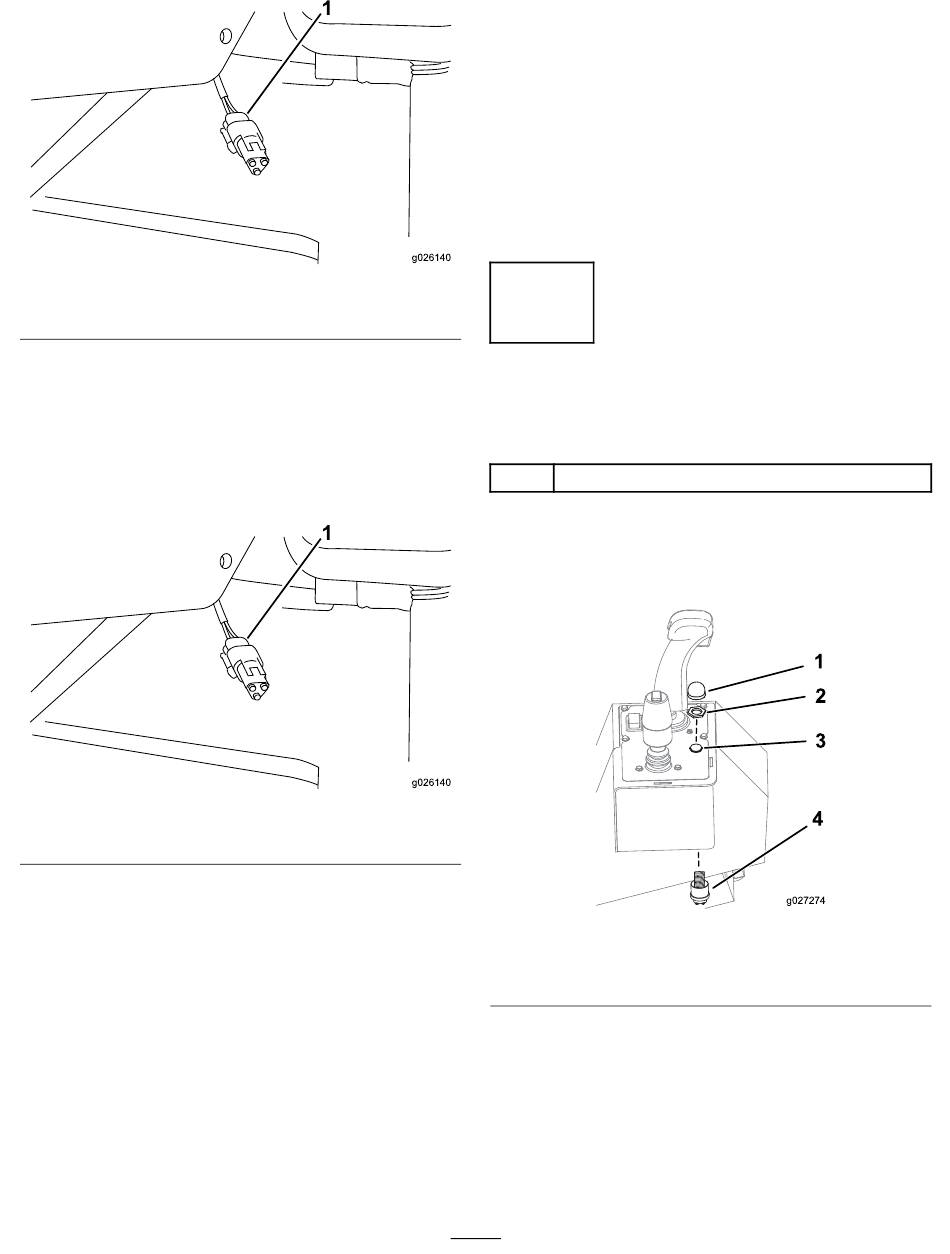

Figure 16
(Figure 17).
1
Figure 17
4. Garnissez les deux pivots de fusée de graisse jusqu'à ce
que celle-ci commence à ressortir autour du graisseur.
5. Abaissez la machine au sol.
Pour toutes les machines.
1. Placez l'interrupteur général en position Sous tension.
2. Tournez la clé en position contact.
Remarque: Un icône ne doit pas s'afficher près du
bouton 6 sur l'écran du tableau de bord.
3. Tournez la clé de contact à la position Arrêt.
g026140
4

Montage de l'interrupteur

Pièces nécessaires pour cette
opération:
1 Interrupteur
Procédure
1. Retirez le bouchon sur le panneau de commande à
gauche du siège
g026140
1. Bouton en caoutchouc
2. Écrou hexagonal
2. Insérez la partie inférieure de l'interrupteur sous le
panneau de commande dans le trou à l'emplacement
du bouchon
3. Fixez le bas de l'interrupteur au moyen de l'écrou
hexagonal et du bouton en caoutchouc
4. Localisez les 2 fils disponibles branchés au faisceau
existant sous le panneau de commande, à gauche du
siège.
6
(Figure 18).
g027274
Figure 18
3. Bouchon
4. Interrupteur
(Figure 18).
1
2
3
4
(Figure 18).
