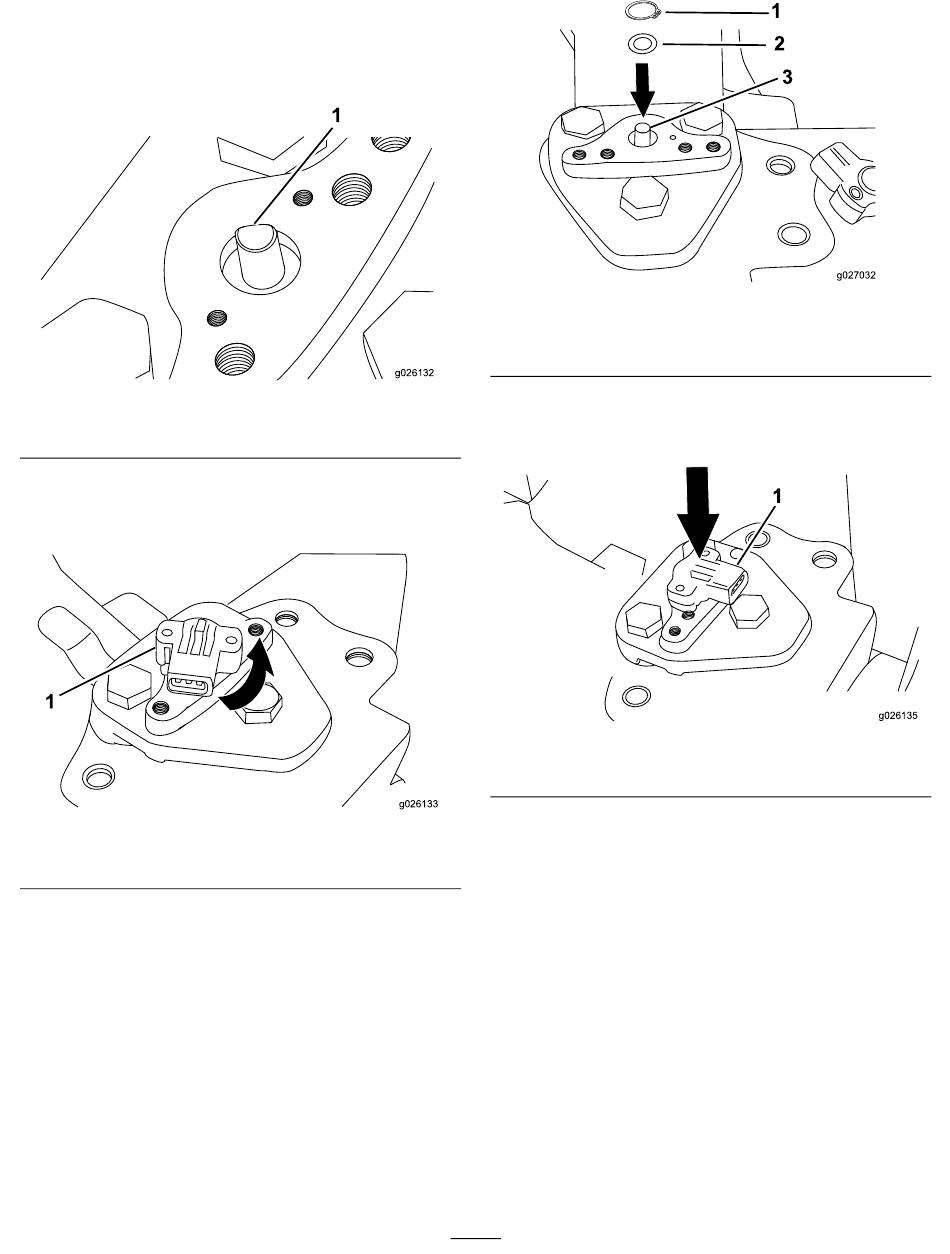

9. Tournez le côté plat de la goupille d'actionneur de la
machine à un angle de 45 degrés
Remarque: N'enfoncez pas complètement la
goupille d'actionneur.
1. Côté plat de la goupille d'actionneur
10. Placez le capteur sur la goupille d'actionneur
Remarque: Il devrait tourner autant d'un côté que
de l'autre.
1
1. Capteur
11. Lorsque l'actionneur est orienté à un angle de 45 degrés
par rapport à l'essieu comme montré à la
déposez le capteur et frappez légèrement sur la goupille
d'actionneur jusqu'à ce qu'elle soit complètement
enfoncée.
12. Insérez une rondelle plate puis le circlip sur la goupille
d'actionneur (Figure
Remarque: À l'aide d'un petit tournevis ou d'un
outil similaire, vérifiez que le circlip est complètement
engagé dans la gorge.
Remarque: Assurez-vous que la goupille
d'actionneur est bien engagée en tirant dessus avec une
pince. Elle ne devrait pas sortir.
(Figure 8).
1
Figure 8
Figure 9
Figure
10).
1. Circlip
2. Rondelle
g026132
13. Posez le capteur en l'alignant parfaitement avec
l'extérieur du moyeu de roue et les trous de montage
(Figure
(Figure 9).
1. Capteur
g026133
14. Fixez le capteur au moyen de 2 rondelles et 2 boulons à
tête hexagonale
9,
4
1
Figure 10
3. Goupille d'actionneur
11).
1
Figure 11
(Figure 12).
2
3
