Toro RT1200 Instructions De Montage page 3

2. Soutenez le moyeu pour l'empêcher de bouger, puis
déposez le pivot de fusée.
Remarque: Le pivot de fusée ne sera pas réutilisé.
3. Graissez le joint torique et insérez-le dans la gorge du
nouveau pivot de fusée.
Remarque: À l'aide d'un petit tournevis ou d'un outil
similaire, assurez-vous que le joint torique est bien
engagé dans la gorge
1

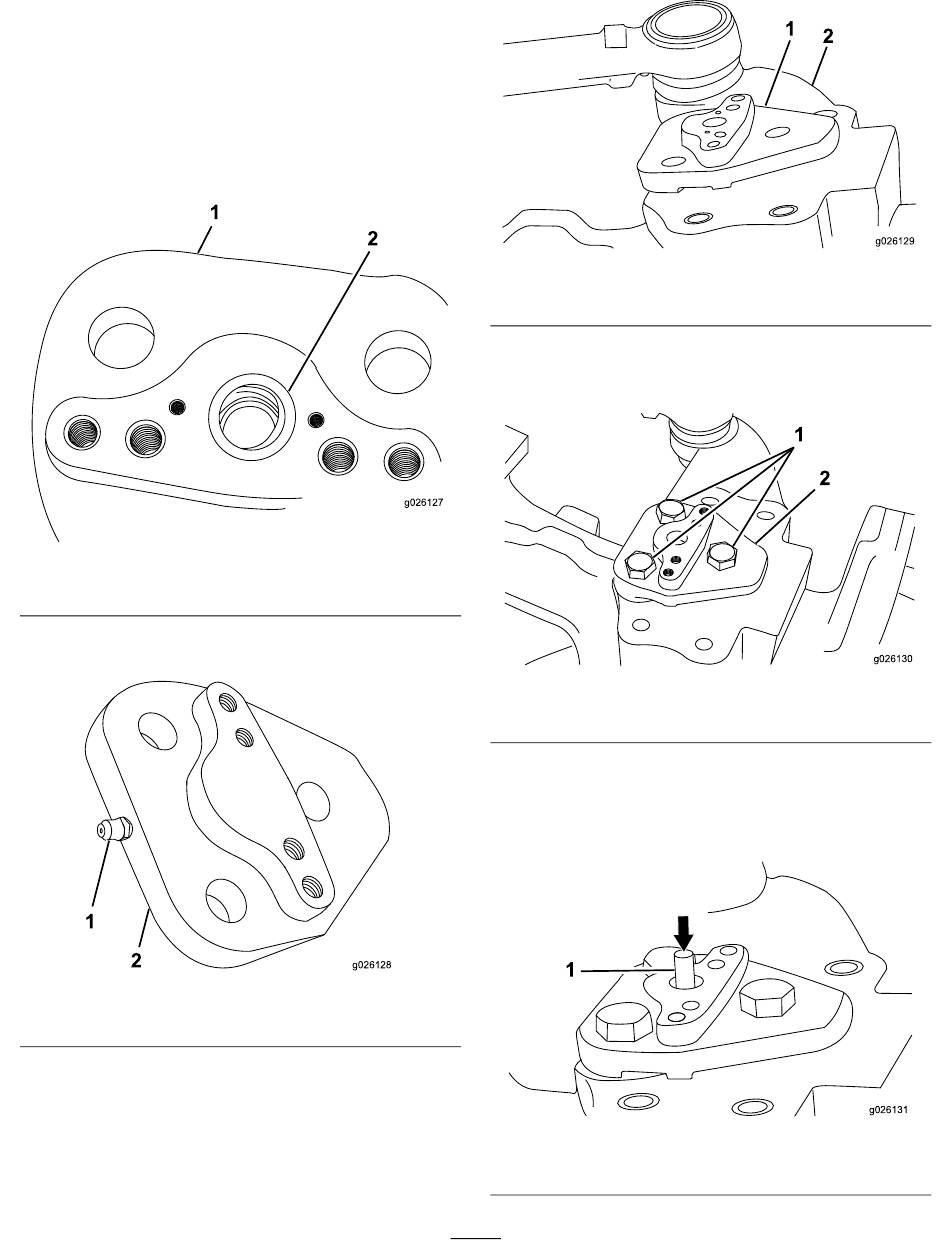

Figure 3
1. Pivot de fusée
4. Montez le graisseur dans le nouveau pivot de fusée
(Figure 4).
1
2
Figure 4
1. Graisseur
5. Placez la graisse dans le trou au centre de la surface du
pivot de fusée.
6. Insérez le nouveau pivot de fusée dans le carter de pont.
Remarque: Si le moyeu a été fixé, le pivot de fusée
devrait être aisé à monter; sinon, vous devrez déplacer
légèrement le moyeu pour aligner les trous
(Figure 3).
2
2. Joint torique
g026128
2. Pivot de fusée
(Figure
1. Pivot de fusée
7. Appliquez du frein-filet sur les 3 boulons retirés
précédemment et utilisez-les pour fixer le nouveau
pivot de fusée
g026127
1. Boulon à tête hexagonale
8. Insérez la goupille d'actionneur dans le pivot de fusée
(Figure
Remarque: N'enfoncez pas complètement la
goupille d'actionneur.
1
1. Goupille d'actionneur
5).
3
Figure 5
2. Carter de pont
(Figure 6).
Figure 6
2. Pivot de fusée
7).
Figure 7
1
2
g026129
1
2
g026130
g026131
