Codage des slots et des ports

10
 9 Schéma de principe dispositif de
préparation des échantillons
Liquiline System CAT810 avec vanne de
nettoyage
SD
+
PK
–
GY
+
PK
– GY GY
+ +
BN BN
WH WH
GN GN
YE YE
+
24V
12,5V
+
3,3V

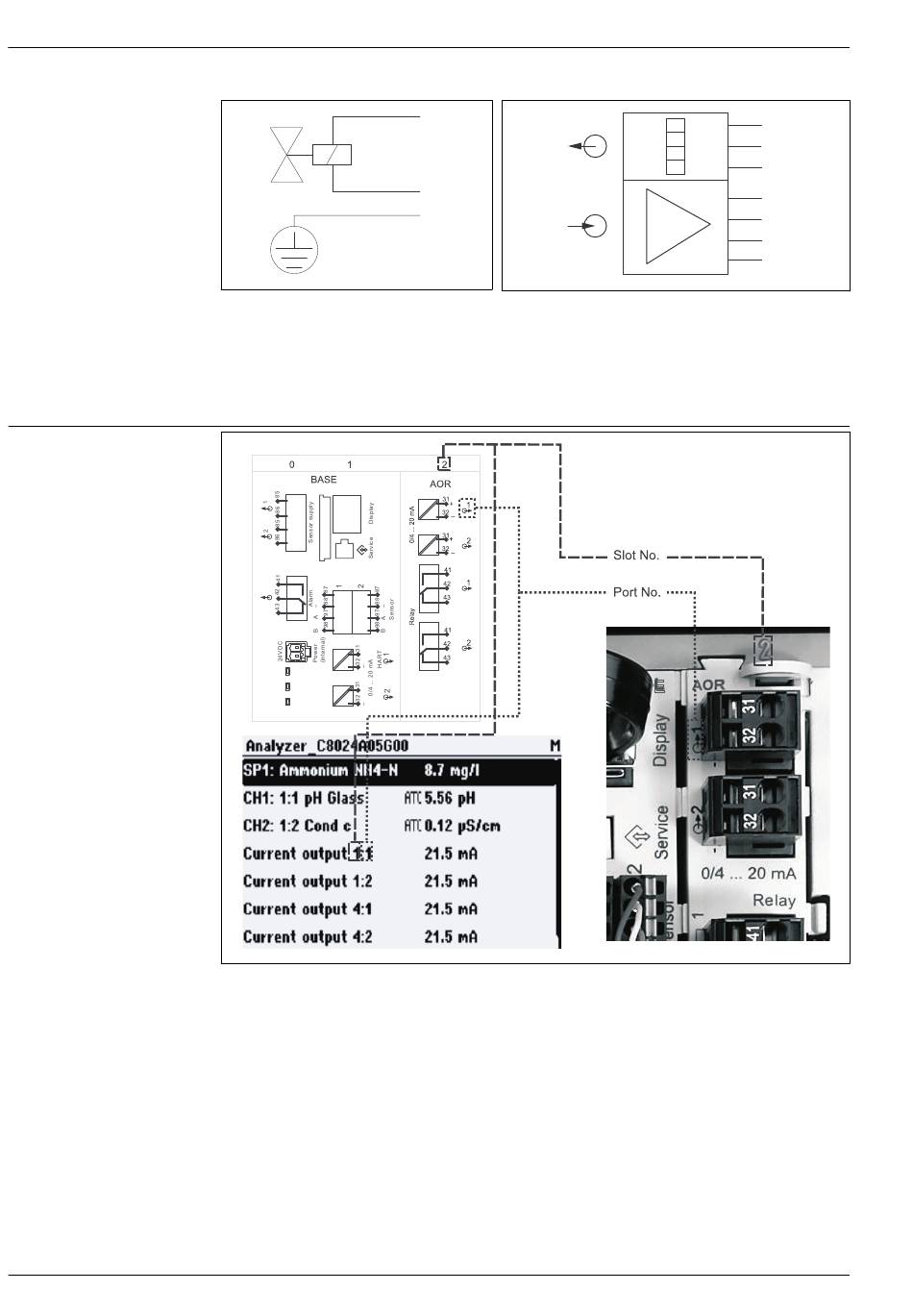

 11 Codage des slots et des ports du hardware et affichage
La configuration de l'électronique suit un concept modulaire :
• Il y a plusieurs emplacements pour les modules électroniques. Ils sont appelés "slots".
• Les slots sont numérotés consécutivement dans le boîtier. Les slots 0 et 1 sont toujours réservés au
module de base.
• Par ailleurs, il y a également des entrées et sorties pour le module de commande. Ces slots portent
la désignation "S".
• Chaque module électronique a une ou plusieurs entrées et sorties ou relais, tous appelés ici "ports".
L
N
PE
A0023193
 10 Schéma de principe dispositif de préparation des
échantillons Liquiline System CAT820 et CAT860
2 x communication via protocole Memosens (1 x en option),
chauffage de tuyau
Liquiline System CA80AM
L
N
PE
86
85
97
98
A0021102
E
A0021498-FR
