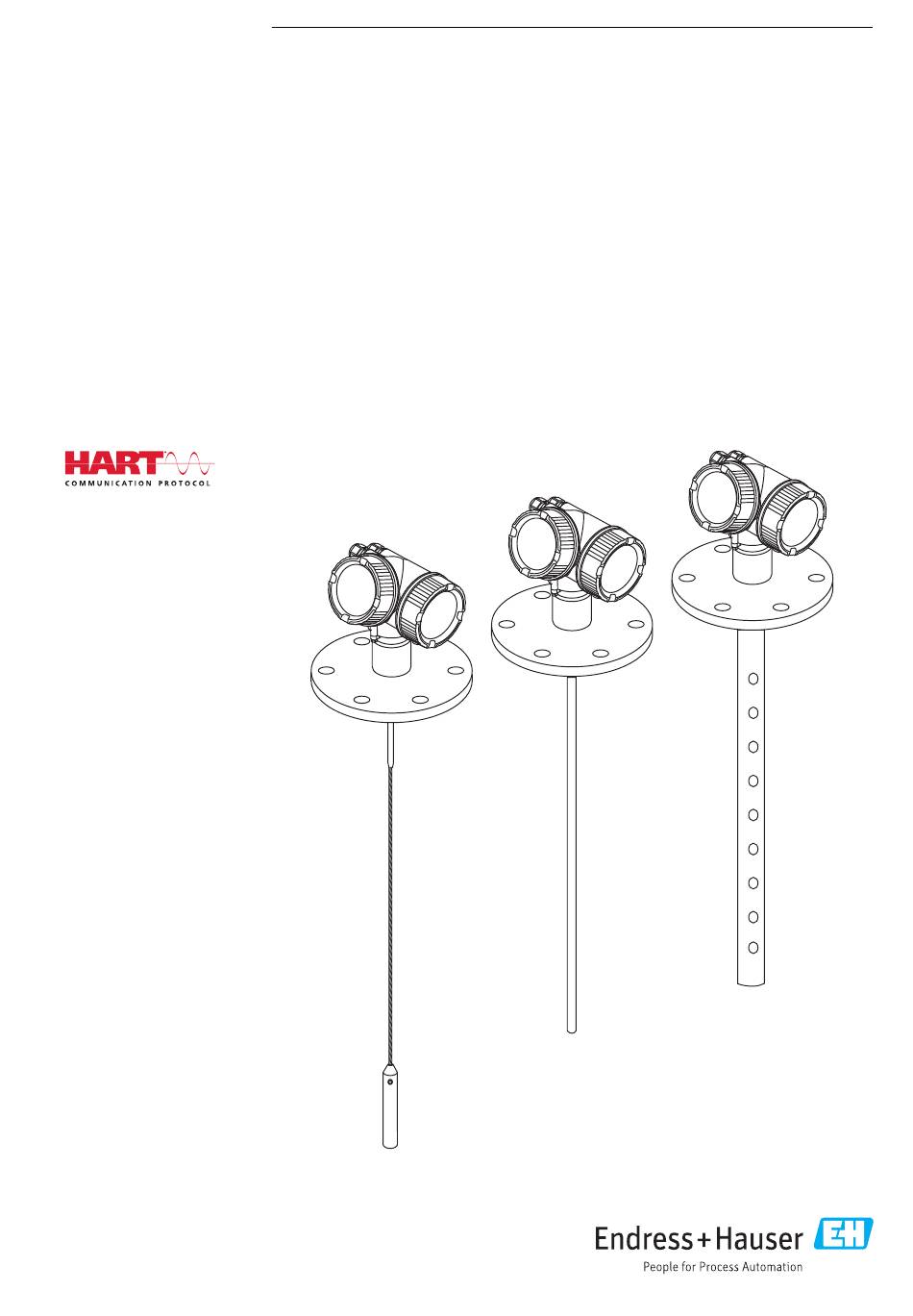

Page 1 Products Solutions Services BA01001F/14/FR/21.18 71419156 2018-04-12 01.03.zz (Firmware de l' a ppareil) Manuel de mise en service Levelflex FMP51, FMP52, FMP54 HART Radar de niveau filoguidé...
Page 2 Levelflex FMP51, FMP52, FMP54 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Page 3: Table Des Matières
Levelflex FMP51, FMP52, FMP54 HART Sommaire Sommaire 6.1.3 Remarques concernant la charge Informations importantes relatives mécanique de la sonde ... au document ..... . . 6 6.1.4...
Page 4 Sommaire Levelflex FMP51, FMP52, FMP54 HART 8.3.4 Ouverture du menu contextuel ..92 13.3 Evénement de diagnostic dans l' o util de 8.3.5 Affichage de la courbe écho sur configuration ......119 l' a fficheur .
Page 5 Levelflex FMP51, FMP52, FMP54 HART Sommaire 17.5.3 Sous-menu "Information appareil" . . 17.5.4 Sous-menu "Valeur mesurée" ..239 17.5.5 Sous-menu "Enregistrement des valeurs mesurées" ....243 17.5.6 Sous-menu "Simulation"...
Page 6: Informations Importantes Relatives
Informations importantes relatives au document Levelflex FMP51, FMP52, FMP54 HART Informations importantes relatives au document Fonction du document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
Page 7: Symboles D'outils
Levelflex FMP51, FMP52, FMP54 HART Informations importantes relatives au document 1.2.3 Symboles d'outils Symbole Signification Tournevis Torx A0013442 Tournevis plat A0011220 Tournevis cruciforme A0011219 Clé pour vis six pans A0011221 Clé à fourche A0011222 1.2.4 Symboles pour certains types d'informations...
Page 8: Symboles Sur L'appareil
Informations importantes relatives au document Levelflex FMP51, FMP52, FMP54 HART Symbole Signification Zone explosible Signale une zone explosible. Zone sûre (zone non explosible) Signale une zone non explosible. 1.2.6 Symboles sur l'appareil Symbole Signification Consignes de sécurité Respectez les consignes de sécurité contenues dans le manuel de mise en service associé.
Page 9: Documentation Complémentaire
Levelflex FMP51, FMP52, FMP54 HART Informations importantes relatives au document Documentation complémentaire Document But et contenu du document Information technique Aide à la planification de votre appareil TI01001F (FMP51, FMP52, Ce document contient toutes les caractéristiques techniques relatives à FMP54) l' a ppareil et donne un aperçu des accessoires qui peuvent être commandés...
Page 10: Termes Et Abréviations
Outil logiciel pour la configuration des appareils de terrain et de gestion des équipements DeviceCare Logiciel de configuration universel pour les appareils de terrain Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus et Ethernet Device Type Manager Description de l' a ppareil pour le protocole de communication HART ε...
Page 11: Marques Déposées
La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.
Page 12: Consignes De Sécurité
Consignes de sécurité fondamentales Levelflex FMP51, FMP52, FMP54 HART Consignes de sécurité fondamentales Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣...
Page 13: Sécurité Du Travail
Levelflex FMP51, FMP52, FMP54 HART Consignes de sécurité fondamentales Sécurité du travail Lors des travaux sur et avec l' a ppareil : ‣ Porter un équipement de protection individuelle conforme aux prescriptions nationales. Dans le cas des tiges de sonde séparables, le produit peut pénétrer dans les interstices entre les différentes parties de la tige.
Page 14: Conformité Eac
Consignes de sécurité fondamentales Levelflex FMP51, FMP52, FMP54 HART Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. 2.5.2 Conformité EAC Le système de mesure satisfait aux exigences légales des directives EAC en vigueur. Celles- ci sont listées dans la déclaration de conformité...
Page 15: Conseils De Sécurité (Xa)
Levelflex FMP51, FMP52, FMP54 HART Consignes de sécurité fondamentales Conseils de sécurité (XA) Selon l' a grément, les Conseils de sécurité (XA) suivants sont fournis avec l' a ppareil. Ils font partie intégrante du manuel de mise en service. Caractéristique Agrément...
Page 16 Consignes de sécurité fondamentales Levelflex FMP51, FMP52, FMP54 HART Caractéristique Agrément Disponible pour Caractéristique 020 : "Alimentation, sortie" EAC Ex ia IIC T6 Ga/Gb • FMP51 XA01380F XA01380F XA01380F XA01381F XA01380F • FMP52 • FMP54 EAC Ex d[ia] IIC T6 Ga/Gb •...
Page 17 Levelflex FMP51, FMP52, FMP54 HART Consignes de sécurité fondamentales Caractéristique Agrément Disponible pour Caractéristique 020 : "Alimentation, sortie" INMETRO Ex d[ia] IIC T6 Ga/Gb • FMP51 XA01041F XA01041F XA01041F - XA01041F • FMP52 • FMP54 INMETRO Ex t IIIC Da...
Page 18: Marquage Ex En Cas De Raccordement De L'afficheur Séparé Fhx50
Consignes de sécurité fondamentales Levelflex FMP51, FMP52, FMP54 HART 2.6.1 Marquage Ex en cas de raccordement de l'afficheur séparé FHX50 Si l' a ppareil est préparé pour l' a fficheur séparé FHX50 (structure de commande : caractéristique 030 "Affichage, configuration", version L ou M), le marquage Ex de certains certificats change selon le tableau suivant Caractéristique 010...
Page 19: Description Du Produit
Levelflex FMP51, FMP52, FMP54 HART Description du produit Description du produit Construction du produit 3.1.1 Levelflex FMP51/FMP52/FMP54/FMP55 A0012399  1 Construction du Levelflex Boîtier de l' é lectronique Raccord process (ici à titre d' e xemple : bride) Sonde à câble Contrepoids de la sonde Sonde à...
Page 20: Boîtier De L'électronique
Description du produit Levelflex FMP51, FMP52, FMP54 HART 3.1.2 Boîtier de l'électronique A0012422  2 Construction du boîtier de l' é lectronique Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique...
Page 21: Réception Des Marchandises Et Identification Du Produit
Levelflex FMP51, FMP52, FMP54 HART Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises À la réception de la marchandise, contrôlez les points suivants : • Les références de commande sur le bordereau de livraison et sur l' a utocollant du produit sont-elles identiques ? •...
Page 22: Plaque Signalétique
Réception des marchandises et identification du produit Levelflex FMP51, FMP52, FMP54 HART 4.2.1 Plaque signalétique 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: A0010725  3 Plaque signalétique du Levelflex ;...
Page 23: Stockage, Transport
Levelflex FMP51, FMP52, FMP54 HART Stockage, transport Stockage, transport Conditions de stockage • Température de stockage admissible : –40 … +80 °C (–40 … +176 °F) • Utiliser l' e mballage d' o rigine. Transport du produit vers le point de mesure AVERTISSEMENT Le boîtier ou la sonde peut être endommagé...
Page 24: Montage
Montage Levelflex FMP51, FMP52, FMP54 HART Montage Conditions de montage 6.1.1 Position de montage appropriée A0012606  4 Conditions de montage pour Levelflex Distances de montage • Distance (A) entre les sondes à câble et à tige et la paroi de la cuve : –...
Page 25 Levelflex FMP51, FMP52, FMP54 HART Montage Conditions supplémentaires • Lorsque l' a ppareil est monté en extérieur, il peut être protégé contre les intempéries au moyen d' u n capot de protection climatique (1). • Dans les cuves métalliques, il est préférable de ne pas monter la sonde au milieu (2), car cela augmente les échos parasites.
Page 26: Montage Dans Un Espace Réduit
Montage Levelflex FMP51, FMP52, FMP54 HART 6.1.2 Montage dans un espace réduit Montage avec sonde séparée La version avec sonde séparée est appropriée pour les espaces de montage réduits. Dans ce cas, le boîtier de l' é lectronique est monté séparément de la sonde.
Page 27 Levelflex FMP51, FMP52, FMP54 HART Montage Sondes séparables 14 mm 14 mm A0021647 En cas d' e space de montage réduit (distance du plafond), il est recommandé d' u tiliser des sondes à tige séparables ( 16 mm). • Longueur de sonde max. 10 m (394 in) •...
Page 28: Remarques Concernant La Charge Mécanique De La Sonde
Montage Levelflex FMP51, FMP52, FMP54 HART 6.1.3 Remarques concernant la charge mécanique de la sonde Résistance à la traction des sondes à câble Capteur Caractéristique 060 Sonde Résistance à la traction [kN] FMP51 LA, LB, LC, LD Câble 4mm (1/6") 316...
Page 29 Levelflex FMP51, FMP52, FMP54 HART Montage Couple de flexion [M] sur les sondes à tige, diamètre 8mm (1/3”) 20,0 18,0 16,0 14,0 12,0 10,0 v=0,5m/s v=0,7m/s v=1,0m/s Longueur de la sonde [ ] en m A0014182-FR Capacité de charge latérale des sondes coaxiales Capteur Caractéristique...
Page 30: Remarques Sur Le Raccord Process
Montage Levelflex FMP51, FMP52, FMP54 HART 6.1.4 Remarques sur le raccord process Les sondes sont montées sur le raccord process avec un raccord fileté ou une bride. Si, lors du montage, il y a un risque que l' e xtrémité de la sonde bouge fortement et entre en contact par intermittence avec le fond ou le cône de la cuve, il faut, si nécessaire, raccourcir...
Page 31 Levelflex FMP51, FMP52, FMP54 HART Montage Montage sur un piquage ø 150 (6) £ A0015122 Longueur de la tige de centrage ou de la partie rigide de la sonde à câble • Diamètre de piquage admissible : ≤ 150 mm (6 in).
Page 32 Montage Levelflex FMP51, FMP52, FMP54 HART Tige de centrage pour FMP51 et FMP52 Pour les sondes à câble, il peut être nécessaire d' u tiliser une version avec tige de centrage pour éviter que le câble n' e ntre en contact avec la paroi du piquage en cours de process. Les sondes avec tige de centrage sont disponibles pour FMP51 et FMP52.
Page 33 Levelflex FMP51, FMP52, FMP54 HART Montage Tige prolongatrice/centrage HMP40 pour FMP54 Pour le FMP54 avec sondes à câble, la tige prolongatrice/centrage HMP40 est disponible comme accessoire →  131. Elle doit être utilisée pour éviter que le câble de sonde n' e ntre en contact avec le bord inférieur du piquage.
Page 34 Montage Levelflex FMP51, FMP52, FMP54 HART Piquages ≥ DN300 S' i l est impossible d' é viter le montage dans un piquage ≥ 300 mm/12", l' i nstallation doit être réalisée conformément au schéma suivant pour prévenir les signaux parasites dans la zone de mesure proche.
Page 35: Montage De Brides Plaquées
Levelflex FMP51, FMP52, FMP54 HART Montage 6.1.5 Montage de brides plaquées Pour les brides plaquées du FMP52, respectez les instructions suivantes : • Utiliser autant de vis de bride que de trous dans la bride. • Serrer les vis avec le couple de serrage requis (voir tableau).
Page 36: Fixation De La Sonde
Montage Levelflex FMP51, FMP52, FMP54 HART 6.1.6 Fixation de la sonde Fixation des sondes à câble A0012609 Flèche du câble : ≥ 1 cm pour 1 m de longueur de sonde (0.12 inch ppour 1 ft de longueur de sonde) Fixation reliée à...
Page 37 Levelflex FMP51, FMP52, FMP54 HART Montage Fixation des sondes à tige • Pour l' a grément WHG : Pour des longueurs de sonde ≥ 3 m (10 ft), un étayage est nécessaire. • Une fixation est en général nécessaire en cas d' é coulement horizontal (par ex. par un agitateur) ou de fortes vibrations.
Page 38 Montage Levelflex FMP51, FMP52, FMP54 HART Fixation des sondes coaxiales Pour l' a grément WHG : Pour des longueurs de sonde ≥ 3 m (10 ft), un étayage est nécessaire. A0012608 Les sondes coaxiales peuvent être fixées à n' i mporte quel endroit du tube de masse.
Page 39: Conditions De Montage Particulières
Levelflex FMP51, FMP52, FMP54 HART Montage 6.1.7 Conditions de montage particulières Bypass et tubes de mesure Dans les applications en bypass ou tube de mesure, il est recommandé d' u tiliser un disque ou une étoile de centrage. øD A0012615 ...
Page 40 Montage Levelflex FMP51, FMP52, FMP54 HART • Diamètre du tube : > 40 mm (1.6") pour les sondes à tige • Une sonde à tige peut être montée jusqu' à un diamètre de 150 mm (6 in). Pour des diamètres plus grands, il est recommandé d' u tiliser une sonde coaxiale.
Page 41 Levelflex FMP51, FMP52, FMP54 HART Montage Cuves cylindriques horizontales et verticales A0014141 • Peu importe la distance de la paroi tant qu' i l n' y a aucun risque de contact. • En cas de montage dans des cuves avec des éléments internes nombreux ou proches de la sonde : utiliser une sonde coaxiale.
Page 42 Montage Levelflex FMP51, FMP52, FMP54 HART Cuves enterrées A0014142 Pour les piquages à grand diamètre, utiliser une sonde coaxiale pour éviter les réflexions sur les parois du piquage. Endress+Hauser...
Page 43 Levelflex FMP51, FMP52, FMP54 HART Montage Montage incliné A0014145 • Pour des raisons mécaniques, la sonde doit être montée le plus verticalement possible. • Dans le cas d' u n montage incliné, la longueur de sonde doit être ajustée en fonction de l' a ngle de montage.
Page 44 Montage Levelflex FMP51, FMP52, FMP54 HART Cuves non métalliques A0012527 Cuve non métallique Plaque métallique ou bride métallique Pour garantir des mesures fiables dans des cuves non métalliques : • Utiliser un appareil avec bride métallique (taille minimum DN50/2"). • Ou : Monter une plaque métallique d' u n diamètre d' a u moins 200 mm (8 in) sur la sonde au raccord process.
Page 45 Levelflex FMP51, FMP52, FMP54 HART Montage Cuves en matière synthétique ou en verre : montage de la sonde sur la paroi extérieure A0014150 Cuve en matière synthétique ou en verre Plaque métallique avec manchon à visser Pas d' e space libre entre la paroi de la cuve et la sonde ! Conditions requises •...
Page 46 Montage Levelflex FMP51, FMP52, FMP54 HART Etape Paramètre Action Expert → Capteur → Compensation phase gazeuse Sélectionner l' o ption Facteur CPG constant. → Mode CPG Expert → Capteur → Compensation phase gazeuse Entrer le quotient : "(longueur de sonde réelle)/ →...
Page 47 Levelflex FMP51, FMP52, FMP54 HART Montage Cuves avec isolation thermique Pour éviter l' é chauffement de l' é lectronique par rayonnement thermique ou convection, il faut inclure l' a ppareil dans l' i solation usuelle de la cuve en cas de températures de process élevées.
Page 48 Montage Levelflex FMP51, FMP52, FMP54 HART XT 280 °C (536 °F)* HT 450 °C (842 °F) A0014657  9 Raccord process avec filetage - FMP54, version de capteur XT et HT Isolation de la cuve Appareil compact Capteur séparé (caractéristique 600) La version XT n' e st pas recommandée pour la vapeur saturée au-dessus de 200 °C (392 °F).
Page 49 Levelflex FMP51, FMP52, FMP54 HART Montage Remplacement d'un système de displacer dans un tube de displacer existant FMP51 et FMP54 sont une alternative parfaite à un système de displacer traditionnel dans un tube de displacer existant. Pour cela, des brides compatibles avec les tubes de displacer Fisher et Masoneilan sont disponibles (pour FMP51 : produit spécial ;...
Page 50: Montage De L'appareil
Montage Levelflex FMP51, FMP52, FMP54 HART Montage de l'appareil 6.2.1 Outils de montage nécessaires • Pour raccord fileté 3/4" : clé à molette 36 mm • Pour raccord fileté 1-1/2" : clé à molette 55 mm • Pour raccourcir les sondes à tige ou coaxiales : scie •...
Page 51 Levelflex FMP51, FMP52, FMP54 HART Montage 1. Dévisser les vis sans tête du contrepoids ou de la fixation de l' é toile de centrage à l' a ide de la clé pour vis six pans. Remarque : Les vis sans tête ont un revêtement bloquant pour éviter un desserrage accidentel, de sorte qu' i l faut un couple de serrage...
Page 52: Fmp54 Avec Compensation De La Phase Gazeuse : Monter La Tige De Sonde
Montage Levelflex FMP51, FMP52, FMP54 HART 6.2.3 FMP54 avec compensation de la phase gazeuse : monter la tige de sonde Cette section ne s' a pplique qu' a u FMP54 avec compensation de la phase gazeuse (structure du produit : caractéristique 540 "Packs application", option EF ou EG).
Page 53: Montage De L'appareil
Levelflex FMP51, FMP52, FMP54 HART Montage 6.2.4 Montage de l'appareil Montage des appareils avec raccord fileté A0012528 Visser l' a ppareil avec le raccord fileté dans un manchon ou une bride et le fixer à la cuve de process. • Ne visser qu' à la tête hexagonale : –...
Page 54: Montage De La Version "Capteur Séparé
Montage Levelflex FMP51, FMP52, FMP54 HART A0012852 Lors de l' i ntroduction de la sonde à câble dans la cuve, veiller aux points suivants : • Dérouler lentement le câble de la sonde et la faire descendre avec précaution dans la cuve.
Page 55 Levelflex FMP51, FMP52, FMP54 HART Montage Montage du boîtier de l'électronique ø42...60 (1.65...2.36) 122 (4.8) 127...140 (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  11 Montage du boîtier de l' é lectronique avec le support de montage : mm (in) Montage mural Montage sur tube Raccordement du câble de raccordement...
Page 56: Rotation Du Boîtier Du Transmetteur
Montage Levelflex FMP51, FMP52, FMP54 HART 6.2.6 Rotation du boîtier du transmetteur Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du transmetteur peut être tourné : max. 350° 8 mm 8 mm A0032242 1.
Page 57 Levelflex FMP51, FMP52, FMP54 HART Montage Rotation de l'afficheur A0036401 1. Retirer l' a fficheur en tournant légèrement. 2. Tourner le module d' a ffichage dans la position souhaitée : max. 8 × 45 ° dans chaque direction. 3. Poser le câble de bobine dans l' e space entre le boîtier et le module électronique principal, puis enficher le module d' a ffichage sur le compartiment de l' é...
Page 58: Contrôle Du Montage
Montage Levelflex FMP51, FMP52, FMP54 HART Contrôle du montage L' a ppareil est-il intact (contrôle visuel) ? L' a ppareil est-il conforme aux spécifications du point de mesure ? Par exemple : • Température de process • Pression du process (voir document "Information technique, chapitre "Courbes de contrainte des matériaux")
Page 59: Raccordement Électrique
Levelflex FMP51, FMP52, FMP54 HART Raccordement électrique Raccordement électrique Conditions de raccordement 7.1.1 Affectation des bornes Occupation des bornes 2 fils : 4-20mA HART A0036498  13 Occupation des bornes 2 fils : 4-20mA HART Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions...
Page 60 Raccordement électrique Levelflex FMP51, FMP52, FMP54 HART Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation A0036500  15 Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
Page 61 Levelflex FMP51, FMP52, FMP54 HART Raccordement électrique Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA A0036500  17 Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement sortie courant 1, 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
Page 62 Raccordement électrique Levelflex FMP51, FMP52, FMP54 HART Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V A0036516  19 Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
Page 63 Levelflex FMP51, FMP52, FMP54 HART Raccordement électrique Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V A0036519  21 Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
Page 64 Raccordement électrique Levelflex FMP51, FMP52, FMP54 HART Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V A0036527  22 Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V Unité d' e xploitation, par ex. API Résistance de communication HART (≥...
Page 65 Levelflex FMP51, FMP52, FMP54 HART Raccordement électrique Exemples de raccordement de la sortie tout ou rien A0015909  23 Raccordement d' u n relais A0015910  24 Raccordement à une entrée numérique Relais adaptés (exemples) : Résistance de pull-up • Relais à semi-conducteurs : Phoenix Contact Entrée numérique...
Page 66: Spécification De Câble
Raccordement électrique Levelflex FMP51, FMP52, FMP54 HART Convertisseur de boucle HART HMX50 Les variables dynamiques du protocole HART peuvent être converties en sections 4 … 20 mA individuelles à l' a ide du convertisseur de boucle HART HMX50. Les variables sont assignées à...
Page 67: Connecteurs D'appareil
Levelflex FMP51, FMP52, FMP54 HART Raccordement électrique 7.1.3 Connecteurs d'appareil Pour les versions avec connecteur d' a ppareil (M12 ou 7/8"), il n' e st pas nécessaire d' o uvrir le boîtier pour raccorder le câble de signal. Occupation des bornes pour le connecteur M12...
Page 68: Alimentation Électrique
Raccordement électrique Levelflex FMP51, FMP52, FMP54 HART 7.1.4 Alimentation électrique 2 fils, 4-20mA HART, passif 2 fils ; 4-20mA HART "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation 3) 4) •...
Page 69 Levelflex FMP51, FMP52, FMP54 HART Raccordement électrique 2 fils ; 4-20 mA HART, sortie tout ou rien "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation 3) 4) • Non Ex 13,5 …...
Page 70 Raccordement électrique Levelflex FMP51, FMP52, FMP54 HART Protection contre les inversions de polarité intégrée Ondulation résiduelle < 1 V admissible à f = 0 ... 100 Ondulation résiduelle < 10 mV admissible à f = 100 ... 10000 Hz Endress+Hauser...
Page 71: Parafoudre
Courant nominal de décharge (8/20 μs) 10 kA Module de protection contre les surtensions externe Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...
Page 72: Ouverture Du Compartiment De Raccordement Cover
Raccordement électrique Levelflex FMP51, FMP52, FMP54 HART Outils/accessoires nécessaires : • Pour les appareils avec un verrou de couvercle : clé pour vis six pans AF3 • Pince à dénuder • Si vous utilisez des câbles toronnés : une extrémité préconfectionnée pour chaque fil devant être raccordé.
Page 73: Bornes À Ressort Enfichables
Levelflex FMP51, FMP52, FMP54 HART Raccordement électrique 3. Dénuder les extrémités de câble sur une longueur de 10 mm (0,4 in). Dans le cas de fils toronnés, sertir en plus des embouts. 4. Serrer fermement les presse-étoupe. 5. Raccorder le câble conformément à l' o ccupation des bornes.
Page 74: Fermeture Du Couvercle Du Compartiment De Raccordement
Raccordement électrique Levelflex FMP51, FMP52, FMP54 HART 7.2.4 Fermeture du couvercle du compartiment de raccordement 3 mm 2,5 Nm A0021491 1. Revisser fermement le couvercle du compartiment de raccordement. 2. Pivoter la griffe de sécurité de 90 ° dans le sens inverse des aiguilles d' u ne montre et la serrer avec 2,5 Nm (1,84 lbf ft) à...
Page 75: Options De Configuration
Levelflex FMP51, FMP52, FMP54 HART Options de configuration Options de configuration Aperçu 8.1.1 Configuration sur site Configuration Boutons-poussoirs Commande tactile avec Caractéristique de Option C "SD02" Option E "SD03" commande "Affichage ; Configuration" A0036312 A0036313 Eléments Afficheur à 4 lignes Afficheur à...
Page 76: Configuration Via L'afficheur Déporté Fhx50
Options de configuration Levelflex FMP51, FMP52, FMP54 HART 8.1.2 Configuration via l'afficheur déporté FHX50 A0036314  28 Possibilités de configuration via FHX50 Afficheur SD03, touches optiques ; configuration possible via le verre du couvercle Afficheur SD02, touches ; le couvercle doit être ouvert pour la configuration...
Page 77: Configuration Via Technologie Sans Fil Bluetooth
Levelflex FMP51, FMP52, FMP54 HART Options de configuration 8.1.3 Configuration via technologie sans fil Bluetooth® Exigences A0036790  29 Capteur avec module Bluetooth Boîtier de l' é lectronique de l' a ppareil Module Bluetooth Cette option de configuration n' e st disponible que pour les appareils avec module Bluetooth.
Page 78: Configuration À Distance
Modem bluetooth VIATOR avec câble de raccordement Transmetteur DeviceCare/FieldCare via interface service (CDI) A0032466  32 DeviceCare/FieldCare via interface service (CDI) Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration DeviceCare/FieldCare Endress+Hauser...
Page 79: Structure Et Principe Du Menu De Configuration
Levelflex FMP51, FMP52, FMP54 HART Options de configuration Structure et principe du menu de configuration 8.2.1 Structure du menu de configuration Menu Sous-menu / Signification paramètre Language Définit la langue de programmation de l' a fficheur sur site Mise en service Lance l' a ssistant interactif pour la mise en service guidée.
Page 80 Options de configuration Levelflex FMP51, FMP52, FMP54 HART Menu Sous-menu / Signification paramètre Communication Contient tous les paramètres pour la configuration de l' i nterface de communication numérique. Diagnostic Contient tous les paramètres nécessaires à la détection et à l' a nalyse des erreurs de fonctionnement.
Page 81: Rôles Utilisateur Et Leurs Droits
Levelflex FMP51, FMP52, FMP54 HART Options de configuration 8.2.2 Rôles utilisateur et leurs droits d'accès Les deux rôles utilisateur Opérateur et Maintenance ont un accès en écriture aux paramètres différent lorsqu' u n code d' a ccès spécifique à l' a ppareil a été défini. Celui-ci protège la configuration de l' a ppareil via l' a fficheur local contre les accès non autorisés...
Page 82 Options de configuration Levelflex FMP51, FMP52, FMP54 HART Annuler la protection en écriture via le code d'accès Lorsque le symbole  apparaît sur l' a fficheur local, devant un paramètre, cela signifie que ce dernier est protégé en écriture par un code d' a ccès spécifique à l' a ppareil et que sa valeur n' e st actuellement pas modifiable via l' a fficheur local →...
Page 83 Levelflex FMP51, FMP52, FMP54 HART Options de configuration XXXXXXXXXXXXX 3 mm A0026157 1. Desserrer le crampon de sécurité. 2. Dévisser le couvercle du compartiment de l' é lectronique. 3. Retirer l' a fficheur en tournant légèrement. Afin de faciliter l' a ccès au commutateur de verrouillage, enficher le module d' a ffichage sur le bord du compartiment de l' é...
Page 84 Options de configuration Levelflex FMP51, FMP52, FMP54 HART 4. Mettre le commutateur de protection en écriture (WP) sur le module électronique principal sur ON permet d' a ctiver la protection en écriture du hardware. Mettre le commutateur de protection en écriture (WP) sur le module électronique principal sur OFF (réglage par défaut) permet de désactiver la protection en écriture du hardware.
Page 85 Levelflex FMP51, FMP52, FMP54 HART Options de configuration Activer et désactiver le verrouillage des touches Le verrouillage des touches permet de verrouiller l' a ccès à l' i ntégralité du menu de configuration via la configuration locale. Une navigation au sein du menu de configuration ou une modification des valeurs de paramètres individuels n' e st ainsi plus possible.
Page 86: Module D'affichage Et De Configuration
Options de configuration Levelflex FMP51, FMP52, FMP54 HART Module d'affichage et de configuration 8.3.1 Apparence de l'affichage User ABC_ DEFG HIJK PQRS TUVW LMNO A0012635  33 Apparence du module d' a ffichage et de configuration pour la configuration sur site Affichage de la valeur mesurée (1 valeur)
Page 87 Levelflex FMP51, FMP52, FMP54 HART Options de configuration Symboles d'affichage pour les sous-menus Symbole Signification Affichage/Fonctionnement apparaît : • dans le menu principal à côté de la sélection "Affic./Fonction." A0018367 • à gauche dans l' e n-tête dans le menu "Affic./Fonction."...
Page 88 Options de configuration Levelflex FMP51, FMP52, FMP54 HART Symboles de la valeur mesurée Symbole Signification Valeurs mesurées Niveau A0032892 Distance A0032893 Sortie courant A0032908 Courant mesuré A0032894 Tension aux bornes A0032895 Température de l'électronique ou du capteur A0032896 Voies de mesure...
Page 89: Eléments De Configuration
Levelflex FMP51, FMP52, FMP54 HART Options de configuration 8.3.2 Eléments de configuration Touche Signification Touche Moins Pour le menu, sous-menu Déplace la barre de sélection vers le haut dans une liste de sélection. A0018330 Pour l' é diteur alphanumérique Déplace dans le masque de saisie la barre de sélection vers la gauche (en arrière).
Page 90: Entrer Des Chiffres Et Du Texte
Options de configuration Levelflex FMP51, FMP52, FMP54 HART 8.3.3 Entrer des chiffres et du texte Editeur numérique Editeur de texte User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Vue d' é dition Zone d' a ffichage des valeurs entrées Masque de saisie Eléments de configuration...
Page 91 Levelflex FMP51, FMP52, FMP54 HART Options de configuration Basculer • Entre majuscules et minuscules • Pour l' e ntrée de nombres A0013981 • Pour l' e ntrée de caractères spéciaux Confirme la sélection. A0013985 Permet d' a ccéder à la sélection des outils de correction.
Page 92: Ouverture Du Menu Contextuel
Options de configuration Levelflex FMP51, FMP52, FMP54 HART 8.3.4 Ouverture du menu contextuel A l' a ide du menu contextuel, l' u tilisateur peut appeler rapidement et directement à partir de l' a ffichage opérationnel les menus suivants : • Configuration •...
Page 93: Affichage De La Courbe Écho Sur L'afficheur
Levelflex FMP51, FMP52, FMP54 HART Options de configuration 8.3.5 Affichage de la courbe écho sur l'afficheur Pour évaluer le signal de mesure, la courbe écho et la courbe de mapping, si un mapping a été réalisé, sont représentées sur l' a fficheur :...
Page 94: Intégration Système Via Le Protocole
Intégration système via le protocole HART Levelflex FMP51, FMP52, FMP54 HART Intégration système via le protocole HART Aperçu des fichiers de description de l'appareil (DD) HART ID fabricant 0x11 Type d' a ppareil 0x1122 Spécification HART Fichiers DD Informations et fichiers sous : •...
Page 95: Mise En Service Via Smartblue
Levelflex FMP51, FMP52, FMP54 HART Mise en service via SmartBlue (app) Mise en service via SmartBlue (app) 10.1 Exigences Exigences de l'appareil La mise en service via SmartBlue n' e st possible que si l' a ppareil dispose d' u n module Bluetooth.
Page 96 Mise en service via SmartBlue (app) Levelflex FMP51, FMP52, FMP54 HART 2. Lancer SmartBlue  A0029747  36 Pictogramme SmartBlue 3. Sélectionner l' a ppareil dans la liste affichée (uniquement les appareils disponibles)  A0029502  37 Capteurs joignables Une seule connexion point à point peut être établie entre un capteur et un smartphone ou tablette.
Page 97 Levelflex FMP51, FMP52, FMP54 HART Mise en service via SmartBlue (app) 8. En faisant glisser par le côté, d' a utres informations (par ex. menu principal) peuvent être ajoutées à l' i mage  A0029504  39 Menu principal Les courbes enveloppes peuvent être affichées et enregistrées En plus de la courbe enveloppe, les valeurs suivantes sont affichées :...
Page 98 Mise en service via SmartBlue (app) Levelflex FMP51, FMP52, FMP54 HART A0029487  41 Affichage de la courbe enveloppe (exemple) dans SmartBlue ; vue IoS Enregistrer une vidéo Créer un screenshot Navigation vers le menu de suppression Démarrer/arrêter un enregistrement vidéo Déplacer l' i nstant sur l' a xe du temps...
Page 99: Mise En Service Via L'assistant
Levelflex FMP51, FMP52, FMP54 HART Mise en service via l' a ssistant Mise en service via l'assistant Dans FieldCare et DeviceCare, un assistant guide l' u tilisateur lors de la première configuration 1. Connecter l' a ppareil à FieldCare ou DeviceCare →  78.
Page 100: Mise En Service Via Le Menu De Configuration
Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 HART Mise en service via le menu de configuration 12.1 Contrôle du montage et du fonctionnement Assurez-vous que les contrôles du montage et du raccordement ont été effectués avant de mettre votre point de mesure en service : •...
Page 101 Levelflex FMP51, FMP52, FMP54 HART Mise en service via le menu de configuration Pour obtenir une précision optimale, le niveau doit se trouver à au moins 200 mm sous la distance de référence L Etape Paramètre Action Expert → Capteur → Compensation Sélectionner l' o ption Marche pour activer la compensation de...
Page 102: Configuration D'une Mesure De Niveau
Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 HART 12.4 Configuration d'une mesure de niveau 20 mA 100% 4 mA A0011360  43 Paramètres de configuration pour la mesure de niveau dans les liquides Longueur de sonde Point de référence de la mesure...
Page 103 Levelflex FMP51, FMP52, FMP54 HART Mise en service via le menu de configuration 10. Aller à : Configuration → Distance  Affiche la distance D entre le point de référence R et le niveau L. 11. Aller à : Configuration → Qualité signal ...
Page 104: Configuration D'une Mesure D'interface
Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 HART 12.5 Configuration d'une mesure d'interface La mesure d' i nterface n' e st possible que si l' a ppareil dispose de l' o ption de software correspondante. Dans la structure du produit : Caractéristique 540 "Pack application", option EB "Mesure d' i nterface".
Page 105 Levelflex FMP51, FMP52, FMP54 HART Mise en service via le menu de configuration 9. Aller à : Configuration → Distance du point zéro  Entrer la distance "vide" E (distance entre le point de référence R et la marque 0%).
Page 106: Enregistrement De La Courbe Enveloppe De
Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 HART 12.6 Enregistrement de la courbe enveloppe de référence Une fois la mesure configurée, il est recommandé d' e nregistrer la courbe enveloppe actuelle comme courbe de référence. Celle-ci peut être utilisée ultérieurement à des fins de diagnostic.
Page 107: Configuration De L'afficheur Sur Site
Levelflex FMP51, FMP52, FMP54 HART Mise en service via le menu de configuration 12.7 Configuration de l'afficheur sur site 12.7.1 Réglage par défaut de l'afficheur local pour les mesures de niveau Paramètre Réglage par défaut pour les appareils Réglage par défaut pour les appareils avec...
Page 108: Configuration Des Sorties Courant
Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 HART 12.8 Configuration des sorties courant 12.8.1 Réglage par défaut des sorties courant pour les mesures de niveau Sortie courant Valeur mesurée affectée Valeur 4mA Valeur 20mA Niveau linéarisé...
Page 109: Gestion De La Configuration
Levelflex FMP51, FMP52, FMP54 HART Mise en service via le menu de configuration 12.9 Gestion de la configuration Après la mise en service, il est possible de sauvegarder la configuration actuelle de l' a ppareil, de la copier sur un autre point de mesure ou de restaurer la configuration précédente.
Page 110: 12.10 Protection Des Réglages Contre Un Accès Non Autorisé
Mise en service via le menu de configuration Levelflex FMP51, FMP52, FMP54 HART 12.10 Protection des réglages contre un accès non autorisé Il existe deux manières de protéger les réglages contre un accès non autorisé : • Via la configuration (verrouillage software) →  81 •...
Page 111: Diagnostic Et Suppression Des
Levelflex FMP51, FMP52, FMP54 HART Diagnostic et suppression des défauts Diagnostic et suppression des défauts 13.1 Suppression des défauts, généralités 13.1.1 Erreurs générales Erreur Cause possible Mesure corrective L' a ppareil ne réagit pas. La tension d' a limentation ne Appliquer la tension correcte.
Page 112 Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 HART Erreur Cause possible Mesure corrective L' a ppareil ne peut pas être Mot de passe entré Incorrect Entrer le bon mot de passe utilisé via SmartBlue Mot de passe oublié...
Page 113: Erreur - Opération Smartblue
Levelflex FMP51, FMP52, FMP54 HART Diagnostic et suppression des défauts 13.1.2 Erreur - opération SmartBlue Erreur Cause possible Solution L' a ppareil n' e st pas visible Pas de connexion Activer la fonction Bluetooth sur le smartphone ou la dans la liste en temps réel...
Page 114: Erreur De Paramétrage
Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 HART 13.1.3 Erreur de paramétrage Erreurs de paramétrage pour la mesure de niveau Erreur Cause possible Mesure corrective Valeur mesurée erronée Si la distance mesurée (Configuration • Vérifier le paramètre Distance du →...
Page 115 Levelflex FMP51, FMP52, FMP54 HART Diagnostic et suppression des défauts Erreur Cause possible Mesure corrective Pente de la valeur d' i nterface Le coefficient diélectrique (valeur Entrer le bon coefficient diélectrique erronée CD) du produit supérieur est mal (valeur CD) du produit supérieur réglé.
Page 116: Information De Diagnostic Sur L' A Fficheur
Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 HART 13.2 Information de diagnostic sur l'afficheur local 13.2.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil sont affichés sous forme de message de diagnostic en alternance avec l' a ffichage de la valeur mesurée.
Page 117 Levelflex FMP51, FMP52, FMP54 HART Diagnostic et suppression des défauts Evénement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant une indication quant au défaut. Par ailleurs, le symbole d' é tat correspondant précède l' é...
Page 118: Appeler Les Mesures Correctives
Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 HART 13.2.2 Appeler les mesures correctives X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai...
Page 119: Evénement De Diagnostic Dans L'outil De Configuration
Levelflex FMP51, FMP52, FMP54 HART Diagnostic et suppression des défauts 13.3 Evénement de diagnostic dans l'outil de configuration Si un événement de diagnostic s' e st produit dans l' a ppareil, le signal d' é tat apparaît en haut à gauche dans la barre d' é tat de l' o util de configuration avec le symbole correspondant pour le comportement en cas d' é...
Page 120: Liste De Diagnostic
Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 HART 3. Cliquez sur "Enregistrer sous..." pour enregistrer un PDF du protocole.  Le protocole contient les messages de diagnostic et les informations relatives aux mesures correctives. C : Via la fonction "Liste des événements / HistoROM étendu"...
Page 121: Liste Des Événements De Diagnostic
Levelflex FMP51, FMP52, FMP54 HART Diagnostic et suppression des défauts 13.5 Liste des événements de diagnostic Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic du capteur Rupture de sonde détectée 1. Contrôler suppression Alarm 2.
Page 122 Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 HART Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic de la configuration Transmission données 1. Vérifier liaison Alarm 2. Réessayer le transfert de données...
Page 123: Logbook Des Événements
Levelflex FMP51, FMP52, FMP54 HART Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Plage de niveau Précision réduite Warning Diagnostique avancé 1 … 2 Effectuer votre opération de...
Page 124: Aperçu Des Événements
Diagnostic et suppression des défauts Levelflex FMP51, FMP52, FMP54 HART • En dehors de la spécification (S) • Maintenance nécessaire (M) • Information 13.6.3 Aperçu des événements d'information Evénement Texte d'événement d'information I1000 --------(Appareil ok) I1089 Démarrage appareil I1090 RAZ configuration I1091 Configuration modifiée...
Page 125: Historique Du Firmware
Levelflex FMP51, FMP52, FMP54 HART Diagnostic et suppression des défauts 13.7 Historique du firmware Date Version Modifications Documentation (FMP51, FMP52, FMP54, HART) Manuel de mise en service Description des Information technique firmware paramètres de l'appareil 07.2010 01.00.zz Software d' o rigine BA01001F/00/FR/05.10...
Page 126: Maintenance
Maintenance Levelflex FMP51, FMP52, FMP54 HART Maintenance En principe, l' a ppareil ne requiert pas de maintenance spécifique. 14.1 Nettoyage extérieur Lors du nettoyage extérieur, il faut veiller à ne pas utiliser de produit de nettoyage agressif pour la surface du boîtier et les joints.
Page 127: Réparation
• Les réparations doivent être effectuées en tenant compte des instructions. Après une réparation, il faut exécuter l' e ssai individuel prescrit pour l' a ppareil. • Seul le Service Endress+Hauser est autorisé à réaliser la transformation d' u n appareil certifié en une autre version certifiée.
Page 128: Pièces De Rechange
En cas de réparation, étalonnage en usine, erreur de livraison ou de commande, il convient de retourner l' a ppareil de mesure. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre une procédure définie pour tous les appareils retournés ayant été en contact avec le produit.
Page 129: Accessoires
Levelflex FMP51, FMP52, FMP54 HART Accessoires Accessoires 16.1 Accessoires spécifiques à l'appareil 16.1.1 Capot de protection climatique Accessoires Description Capot de protection climatique A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  48 Capot de protection climatique ; unité de mesure : mm (in) ...
Page 130: Support De Montage Pour Le Boîtier De L'électronique
Accessoires Levelflex FMP51, FMP52, FMP54 HART 16.1.2 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  49 Support de montage pour le boîtier de l' é...
Page 131: Tige Prolongatrice / Centrage
Levelflex FMP51, FMP52, FMP54 HART Accessoires 16.1.3 Tige prolongatrice / centrage HMP40 Accessoires Description Tige prolongatrice / centrage HMP40 • Utilisable pour : FMP54 • Température admissible au bord inférieur du piquage : – sans disque de centrage : pas de restriction –...
Page 132: Kit De Montage, Isolé
Accessoires Levelflex FMP51, FMP52, FMP54 HART 16.1.4 Kit de montage, isolé Accessoires Description Kit de montage, isolé Utilisable pour • FMP51 • FMP54 A0013586  50 Contenu de la livraison du kit de montage : Manchon isolant Anneau à vis Pour une fixation isolée en toute sécurité...
Page 133: Etoile De Centrage
Levelflex FMP51, FMP52, FMP54 HART Accessoires 16.1.5 Etoile de centrage Accessoires Description Etoile de centrage PEEK  10 (0.39) 48 à 95 mm (1.89 à 3.74 inch) Utilisable pour • FMP51 • FMP54 ø48 (1.89) ø75 (2.95) ø95 (3.74) A0014576 L' é...
Page 134 Accessoires Levelflex FMP51, FMP52, FMP54 HART Accessoires Description Etoile de centrage PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) Utilisable pour • FMP51 • FMP52 • FMP54 A0014577 Pour sonde 8 mm (0,3 in) Pour sondes 12 mm (0,47 in) et 16 mm (0,63 in) L' é...
Page 135: Affichage Déporté Fhx50
Levelflex FMP51, FMP52, FMP54 HART Accessoires 16.1.6 Affichage déporté FHX50 Accessoires Description Affichage déporté FHX50 A0019128 • Matériau : – Plastique PBT – 316L/1.4404 – Aluminium • Indice de protection : IP68 / NEMA 6P et IP66 / NEMA 4x •...
Page 136: Parafoudre
Accessoires Levelflex FMP51, FMP52, FMP54 HART 16.1.7 Parafoudre Accessoires Description Protection contre les surtensions pour appareils 2 fils OVP10 (1 voie) OVP20 (2 voies) A0021734 Caractéristiques techniques • Résistance par voie : 2 * 0,5 Ω • Tension continue de seuil : 400 … 700 V •...
Page 137: Module Bluetooth Pour Les Appareils
Levelflex FMP51, FMP52, FMP54 HART Accessoires 16.1.8 Module Bluetooth pour les appareils HART Accessoires Description Module Bluetooth A0036493 • Mise en service simple et rapide SmartBlue (app) • Aucun outil ou adaptateur supplémentaire n' e st nécessaire • Courbe de signal via SmartBlue (app) •...
Page 138: Hart
Pour plus de détails, voir l' I nformation technique TI00404F Accessoires Description Commubox FXA291 Relie les appareils de terrain Endress+Hauser à l' i nterface CDI (= Endress+Hauser Common Data Interface) et l' i nterface USB d' u n ordinateur de bureau ou portable. Référence : 51516983 ...
Page 139: Accessoires Spécifiques Au Service
Fieldgate FXA42, FXA30 et FXA30B. SupplyCare Hosting propose un service d' h ébergement (logiciel à la demande, SaaS). Dans le portail Endress+Hauser, les données sont à disposition de l' u tilisateur sur Internet. ...
Page 140: Composants Système
Accessoires Levelflex FMP51, FMP52, FMP54 HART 16.4 Composants système Accessoires Description Enregistreur graphique L' e nregistreur graphique Memograph M fournit des informations sur toutes les Memograph M grandeurs importantes du process. Les valeurs mesurées sont enregistrées de façon sûre, les seuils sont surveillés et les points de mesure sont analysés. La sauvegarde des données est réalisée dans une mémoire interne de 256 Mo et en plus sur une...
Page 141: Menu De Configuration
Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Menu de configuration 17.1 Aperçu du menu de configuration (SmartBlue) Navigation  SmartBlue  Configuration →  163 Désignation du point de mesure →  163 Mode de fonctionnement →  163 Unité...
Page 142 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Enregistrement suppression →  175 ‣ Configuration étendue →  177 État verrouillage →  177 Droits d' a ccès via logiciel →  177 →  178 Entrer code d' a ccès ‣...
Page 143 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration ‣ Linéarisation →  191 Type de linéarisation →  193 Unité après linéarisation →  194 Texte libre →  195 Niveau linéarisé →  195 Interface linéarisée →  196 Valeur maximale →...
Page 144 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART ‣ Sortie courant 1 … 2 →  209 Affectation sortie courant →  209 Etendue de mesure courant →  210 Valeur de courant fixe →  211 →  211 Amortissement sortie Mode défaut...
Page 145 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Temps de fct depuis redémarrage →  233 Temps de fonctionnement →  226 ‣ Liste de diagnostic →  234 Diagnostic 1 … 5 →  234 Horodatage 1 … 5 →...
Page 146 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Type d' a ppareil →  238 ID fabricant →  238 ‣ Simulation →  247 Affectation simulation grandeur →  248 mesure →  248 Valeur variable mesurée Simulation sortie courant 1 … 2 →...
Page 147: Aperçu Du Menu De Configuration
Levelflex FMP51, FMP52, FMP54 HART Menu de configuration 17.2 Aperçu du menu de configuration (module d'affichage) Navigation  Menu de configuration →  219 Language  →  163 Configuration Désignation du point de mesure →  163 Mode de fonctionnement →...
Page 148 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Enregistrement suppression →  176 Distance →  176 ‣ Configuration étendue →  177 État verrouillage →  177 →  178 Droits d' a ccès via afficheur Entrer code d' a ccès →...
Page 149 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration ‣ Linéarisation →  191 Type de linéarisation →  193 Unité après linéarisation →  194 Texte libre →  195 Valeur maximale →  196 Diamètre →  196 Hauteur intermédiaire →...
Page 150 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART ‣ Réglages sonde →  206 Sonde mise à la terre →  206 ‣ Correction longueur de sonde →  208 Confirmation longueur de sonde →  208 →  208 Longueur de sonde actuelle ‣...
Page 151 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration ‣ Affichage →  219 Language →  219 Format d' a ffichage →  219 Affichage valeur 1 … 4 →  221 Nombre décimales 1 … 4 →  221 Affichage intervalle →...
Page 152 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Gestion données →  226 Comparaison résultats →  228 ‣ Administration →  229 ‣ Définir code d'accès →  231 →  231 Définir code d' a ccès Confirmer le code d' a ccès →...
Page 153 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration ID appareil →  237 Type d' a ppareil →  238 ID fabricant →  238 ‣ Valeur mesurée →  239 Distance →  168 Niveau linéarisé →  195 Distance interface →...
Page 154 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Etat de commutation →  249 Simulation alarme appareil →  250 ‣ Test appareil →  251 Démarrage test appareil →  251 →  251 Résultat test appareil Dernier test →...
Page 155: Aperçu Du Menu De Configuration (Outil De Configuration)
Levelflex FMP51, FMP52, FMP54 HART Menu de configuration 17.3 Aperçu du menu de configuration (outil de configuration) Navigation  Menu de configuration  →  163 Configuration →  163 Désignation du point de mesure Mode de fonctionnement →  163 Unité...
Page 156 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Enregistrement suppression →  175 ‣ Configuration étendue →  177 État verrouillage →  177 Droits d' a ccès via logiciel →  177 →  178 Entrer code d' a ccès ‣...
Page 157 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration ‣ Linéarisation →  191 Type de linéarisation →  193 Unité après linéarisation →  194 Texte libre →  195 Niveau linéarisé →  195 Interface linéarisée →  196 Valeur maximale →...
Page 158 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART ‣ Réglages sonde →  206 Sonde mise à la terre →  206 Longueur de sonde actuelle →  206 Confirmation longueur de sonde →  207 ‣ →  209 Sortie courant 1 …...
Page 159 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration ‣ Affichage →  219 Language →  219 Format d' a ffichage →  219 Affichage valeur 1 … 4 →  221 Nombre décimales 1 … 4 →  221 Affichage intervalle →...
Page 160 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART État sauvegarde →  227 Comparaison résultats →  228 ‣ Administration →  229 Définir code d' a ccès →  231 →  229 Reset appareil  Diagnostic →  232 Diagnostic actuel →...
Page 161 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Type d' a ppareil →  238 ID fabricant →  238 ‣ Valeur mesurée →  239 Distance →  168 Niveau linéarisé →  195 Distance interface →  173 Interface linéarisée...
Page 162 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART ‣ Test appareil →  251 Démarrage test appareil →  251 Résultat test appareil →  251 Dernier test →  251 →  252 Signal de niveau Signal de couplage →...
Page 163: Menu "Configuration
Levelflex FMP51, FMP52, FMP54 HART Menu de configuration 17.4 Menu "Configuration" • : Indique le chemin de navigation vers le paramètre via l' a fficheur. • : Indique le chemin de navigation vers le paramètre via l' o util de configuration (par ex.
Page 164 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Type de cuve  Navigation  Configuration → Type de cuve Prérequis Type de produit (→  179) = Liquide Description Sélectionner le type de cuve. Sélection • Métallique • Bypass / tube de mesure •...
Page 165 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Information Ce paramètre permet de déterminer grossièrement le coefficient diélectrique (CD) du supplémentaire produit. Pour une détermination plus précise du CD, voir le paramètre Propriété produit (→  179). Via le paramètre Groupe de produit, le paramètre Propriété produit (→  179) est préréglé...
Page 166 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART A0013177  52 Distance du point zéro (E) pour la mesure d' i nterface Pour la mesure d' i nterface, le paramètre Distance du point zéro s' a pplique aussi bien à la hauteur d' i nterface qu' a u niveau total.
Page 167 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration 100% 100% A0013188  54 Plage de mesure (F) pour la mesure d' i nterface Pour la mesure d' i nterface, le paramètre Plage de mesure s' a pplique aussi bien à la hauteur d' i nterface qu' a u niveau total.
Page 168 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART A0013195  56 Niveau pour la mesure d' i nterface • L' u nité est définie dans le paramètre Unité du niveau (→  182). • Pour la mesure d' i nterface, ce paramètre concerne toujours le niveau total.
Page 169 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration A0013199  58 Distance pour la mesure d' i nterface L' u nité est définie dans le paramètre Unité de longueur (→  163). Qualité signal Navigation  Configuration → Qualité signal Description Indique la qualité...
Page 170 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Niveau de remplissage  Navigation  Configuration → Niveau de remplissage Prérequis Mode de fonctionnement (→  163) = Interface Description Indique si la cuve/le bypass est toujours complètement rempli (noyé). Sélection •...
Page 171 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Réglage usine • Pour Niveau de remplissage (→  170) = Partiellement rempli : 0 mm (0 in) • Pour Niveau de remplissage (→  170) = Complètement noyé : 250 mm (9,8 in) Information supplémentaire...
Page 172 Pour les coefficients diélectriques (valeurs CD) des principaux produits utilisés dans l' i ndustrie, voir : • le manuel DC Endress+Hauser (CP01076F) (disponible en anglais) • la "DC Values App" Endress+Hauser (disponible pour Android et iOS) Interface Navigation  Configuration → Interface Prérequis...
Page 173 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Distance interface Navigation  Configuration → Distance interface Prérequis Mode de fonctionnement (→  163) = Interface ou Interface avec capacitif Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) à...
Page 174 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Information Signification des options supplémentaire • Suppression manuelle A sélectionner lorsque la zone de suppression doit être déterminée manuellement via le paramètre Fin suppression (→  175). Dans ce cas, il n' e st pas nécessaire de comparer la distance affichée et la distance réelle.
Page 175 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Fin suppression  Navigation  Configuration → Fin suppression Prérequis Confirmation distance (→  173) = Suppression manuelle ou Distance trop petite Description Entrer la nouvelle fin de la suppression. Entrée 0 … 200 000,0 m Réglage usine...
Page 176: Assistant "Suppression
Menu de configuration Levelflex FMP51, FMP52, FMP54 HART 17.4.1 Assistant "Suppression" L' a ssistant Suppression n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la suppression se trouvent directement dans le menu Configuration...
Page 177: Sous-Menu "Configuration Étendue
Levelflex FMP51, FMP52, FMP54 HART Menu de configuration 17.4.2 Sous-menu "Configuration étendue" Navigation  Configuration → Configuration étendue État verrouillage Navigation  Configuration → Configuration étendue → État verrouillage Description Indique la protection en écriture actuellement active ayant la priorité la plus élevée.
Page 178 • Si aucune touche n' e st actionnée pendant 10 min, ou si l' u tilisateur passe du mode navigation et édition au mode affichage des valeurs mesurées, l' a ppareil verrouille automatiquement les paramètres protégés en écriture après 60 s. En cas de perte du code d' a ccès, adressez-vous à votre agence Endress+Hauser. Endress+Hauser...
Page 179 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Sous-menu "Niveau" Le sous-menu Niveau (→  179) n' e st visible que pour Mode de fonctionnement (→  163) = Niveau Navigation  Configuration → Configuration étendue → Niveau Type de produit ...
Page 180 : • le manuel DC Endress+Hauser (CP01076F) (disponible en anglais) • la "DC Values App" Endress+Hauser (disponible pour Android et iOS) Pour Evaluation niveau par EOP = Constante diélectrique fixe, il faut dans tous les cas indiquer le coefficient diélectrique exact dans le paramètre Constante diélectrique (→...
Page 181 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Pour "Mode de fonctionnement" = "Niveau" et "Type de produit" = "Solide" Propriété process Temps de réponse / s Très rapide > 100m/h Rapide > 10 m/h Standard < 10 m/h Moyen < 1 m/h Lent <...
Page 182 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Unité du niveau  Navigation  Configuration → Configuration étendue → Niveau → Unité du niveau Description Sélectionner l' u nité de niveau. Sélection Unités SI Unités US • % • ft •...
Page 183 Il est possible de définir un comportement différent pour les signaux dans la distance de blocage dans le paramètre Type d'évaluation distance de blocage. Si nécessaire, un comportement différent pour les signaux dans la distance de blocage peut être défini par le SAV Endress+Hauser. A0013219  59...
Page 184 : • le manuel DC Endress+Hauser (CP01076F) (disponible en anglais) • la "DC Values App" Endress+Hauser (disponible pour Android et iOS) Le réglage par défaut, ε = 80, est valable pour l' e au à 20 °C (68 °F).
Page 185 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Unité du niveau  Navigation  Configuration → Configuration étendue → Interface → Unité du niveau Description Sélectionner l' u nité de niveau. Sélection Unités SI Unités US • % • ft •...
Page 186 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART A0013220 Suppression des échos parasites à l' e xtrémité supérieure de la sonde Suppression du niveau total en cas de bypass immergé UB Distance de blocage supérieure Correction du niveau  Navigation ...
Page 187 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Information supplémentaire A0013313 UP Epaisseur d' i nterface (= épaisseur du produit supérieur) L' é paisseur d' i nterface mesurée est affichée avec ce paramètre sur l' a fficheur local. En comparant les deux épaisseurs d' i nterface, l' a ppareil peut corriger automatiquement le coefficient diélectrique du produit supérieur.
Page 188 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Utiliser valeur cste diélectr. calculée  Navigation  Configuration → Configuration étendue → Interface → Utiliser valeur cste diélectr. calculée Description Indique si le coefficient diélectrique calculé doit être utilisé. Sélection • Enregistrer et quitter •...
Page 189 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Assistant "Calcul automatique constante diélectr." L' a ssistant Calcul automatique constante diélectr. n' e st disponible que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour le calcul automatique du CD se trouvent...
Page 190 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Sous-menu "Linéarisation" 100% L‘ I‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  60 Linéarisation : conversion du niveau et, le cas échéant, de l' i nterface en un volume ou une masse ; la conversion dépend de la forme de la cuve.
Page 191 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Structure du sous-menu sur le module d' a ffichage Navigation  Configuration → Configuration étendue → Linéarisation ‣ Linéarisation Type de linéarisation →  193 Unité après linéarisation →  194 Texte libre →...
Page 192 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Structure du sous-menu dans un outil de configuration (par ex. FieldCare) Navigation  Configuration → Configuration étendue → Linéarisation ‣ Linéarisation Type de linéarisation →  193 Unité après linéarisation →  194 Texte libre →...
Page 193 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Description des paramètres de l' a ppareil Navigation  Configuration → Configuration étendue → Linéarisation Type de linéarisation  Navigation  Configuration → Configuration étendue → Linéarisation → Type de linéarisation Description Sélectionner le type de linéarisation.
Page 194 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Signification des options • Aucune Le niveau est délivré sans conversion dans l' u nité de niveau. • Linéaire La valeur de sortie (volume/masse) est proportionnelle au niveau L. Cela est valable, par exemple, pour des cuves et silos cylindriques verticaux.
Page 195 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Description Sélectionner l' u nité pour la valeur linéarisée. Sélection Unités SI Unités US Unités Imperial • STon • lb impGal • t • UsGal • kg • ft³ • cm³ • ft •...
Page 196 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Interface linéarisée Navigation  Configuration → Configuration étendue → Linéarisation → Interface linéarisée Prérequis Mode de fonctionnement (→  163) = Interface ou Interface avec capacitif Description Indique la hauteur d' i nterface linéarisée.
Page 197 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Hauteur intermédiaire  Navigation  Configuration → Configuration étendue → Linéarisation → Hauteur intermédiaire Prérequis Le Type de linéarisation (→  193) prend l' u ne des valeurs suivantes : • Fond pyramidal •...
Page 198 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Information Signification des options supplémentaire • Manuel Le niveau et la valeur linéarisée correspondante sont entrés manuellement pour chaque point du tableau. • Semi-automatique Le niveau est mesuré par l' a ppareil pour chaque point du tableau. La valeur linéarisée correspondante est entrée manuellement.
Page 199 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Niveau (Manuel)  Navigation  Configuration → Configuration étendue → Linéarisation → Niveau Prérequis • Type de linéarisation (→  193) = Tableau • Mode tableau (→  197) = Manuel Description Indiquer le niveau du point du tableau (valeur avant linéarisation).
Page 200 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Réglage usine Désactiver Information Signification des options supplémentaire • Désactiver Aucune linéarisation n' e st calculée. Si Type de linéarisation (→  193) = Tableau, l' a ppareil délivre le message d' e rreur F435.
Page 201 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Sous-menu "Réglages de sécurité" Navigation  Configuration → Configuration étendue → Réglages de sécurité Sortie perte écho  Navigation  Configuration → Configuration étendue → Réglages de sécurité → Sortie perte écho Description Signal de sortie en cas de perte de l' é...
Page 202 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Rampe perte écho  Navigation  Configuration → Configuration étendue → Réglages de sécurité → Rampe perte écho Prérequis Sortie perte écho (→  201) = Rampe perte écho Description Pente de la rampe en cas de perte de l' é cho Entrée...
Page 203 Il est possible de définir un comportement différent pour les signaux dans la distance de blocage dans le paramètre Type d'évaluation distance de blocage. Si nécessaire, un comportement différent pour les signaux dans la distance de blocage peut être défini par le SAV Endress+Hauser. A0013219  62 Distance de blocage (UB) pour la mesure dans les liquides Caractéristique de commande 540 "Pack application", option EB "Mesure d' i nterface"...
Page 204 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Assistant "Confirmation SIL/WHG" Le assistant Confirmation SIL/WHG n' e st disponible que pour les appareils avec agrément SIL et/ou WHG (caractéristique 590 : "Autre agrément", option LA : "SIL" ou LC : "WHG sécurité antidébordement"), tant qu' i ls ne sont pas verrouillés selon SIL ou WHG.
Page 205 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Assistant "SIL/WHG désactivé" L' a ssistant SIL/WHG désactivé (→  205) n' e st visible que si l' a ppareil est verrouillé SIL ou WHG. Pour plus de détails, voir le "Manuel de sécurité fonctionnelle" de l' a ppareil concerné.
Page 206 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Sous-menu "Réglages sonde" Le sous-menu Réglages sonde permet de s' a ssurer que l' a ppareil affecte correctement le signal de l' e xtrémité de la sonde dans la courbe enveloppe. L' a ffectation est correcte si la longueur de sonde affichée par l' a ppareil correspond à...
Page 207 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Réglage usine Confirmation longueur de sonde  Navigation  Configuration → Configuration étendue → Réglages sonde → Confirmation longueur de sonde Description Indique si la valeur affichée dans la paramètre Longueur de sonde actuelle →  206 correspond à...
Page 208 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Assistant "Correction longueur de sonde" Le assistant Correction longueur de sonde n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la correction de la longueur de sonde se trouvent...
Page 209 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Sous-menu "Sortie courant 1 … 2" Le sous-menu Sortie courant 2 (→  209) n' e st disponible que pour les appareils avec deux sorties courant. Navigation  Configuration → Configuration étendue → Sortie courant 1 … 2 Affectation sortie courant 1 …...
Page 210 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Variable de process Valeur 4mA Valeur 20mA Epaisseur couche supérieure ou la valeur linéarisée 100 % ou la valeur linéarisée associée associée Amplitude interface relative 0 mV 2 000 mV Le niveau 0% est défini par le paramètre Distance du point zéro (→  165) Le niveau 100% est défini par le paramètre Plage de mesure (→...
Page 211 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Valeur de courant fixe  Navigation  Configuration → Configuration étendue → Sortie courant 1 … 2 → Valeur de courant fixe Prérequis Etendue de mesure courant (→  210) = Valeur de courant fixe Description Défini la valeur constante de la sortie courant.
Page 212 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Information Signification des options supplémentaire • Min. La sortie courant prend la valeur du niveau d' a larme inférieur conformément au paramètre Etendue de mesure courant (→  210). • Max. La sortie courant prend la valeur du niveau d' a larme supérieur conformément au paramètre Etendue de mesure courant (→...
Page 213 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Sous-menu "Sortie commutation" Le sous-menu Sortie commutation (→  213) n' e st visible que pour les appareils avec sortie tout ou rien. Navigation  Configuration → Configuration étendue → Sortie commutation Affectation sortie état...
Page 214 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Affecter état  Navigation  Configuration → Configuration étendue → Sortie commutation → Affecter état Prérequis Affectation sortie état (→  213) = Sortie Numérique Sélection • Arrêt • Sortie digitale diagnostique avancé 1 •...
Page 215 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Sélection • Alarme • Alarme ou avertissement • Avertissement Réglage usine Alarme Seuil d'enclenchement  Navigation  Configuration → Configuration étendue → Sortie commutation → Seuil d' e nclenchement Prérequis Affectation sortie état (→  213) = Seuil Description Défini le point d' e nclenchement La sortie est fermée si la la valeur qui lui est attribuée...
Page 216 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART A0015586 Seuil d' e nclenchement Seuil de déclenchement Sortie fermée (conducteur) Sortie ouverte (non conducteur) Temporisation à l'enclenchement  Navigation  Configuration → Configuration étendue → Sortie commutation → Temporisation à l' e nclenchement Prérequis...
Page 217 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Information Le comportement à la commutation dépend de la position relative des paramètres Seuil supplémentaire d'enclenchement et Seuil de déclenchement (description : voir paramètre Seuil d'enclenchement (→  215)). Temporisation au déclenchement ...
Page 218 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Signal sortie inversé  Navigation  Configuration → Configuration étendue → Sortie commutation → Signal sortie inversé Description ' N on' La réaction du relais de sortie se comporte comme défini dans les paramètres. ' O ui' La réaction est inversée par rapport aux paramètres.
Page 219 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Sous-menu "Affichage" Le sous-menu Affichage n' e st visible que si un afficheur est raccordé à l' a ppareil. Navigation  Configuration → Configuration étendue → Affichage Language Navigation  Configuration → Configuration étendue → Affichage → Language Description Régler la langue d' a ffichage.
Page 220 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Réglage usine 1 valeur, taille max. Information supplémentaire 4841.000 Â A0019963  63 "Format d' a ffichage" = "1 valeur, taille max." Â 93.5 % Â 159.0 A0019964  64 "Format d' a ffichage" = "1 valeur + bargr."...
Page 221 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Affichage valeur 1 … 4  Navigation  Configuration → Configuration étendue → Affichage → Affichage valeur 1 Description Sélectionner la valeur mesurée, qui est affichée sur l' a fficheur local. Sélection •...
Page 222 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Information Ce réglage n' i nfluence pas la précision de mesure ou de calcul de l' a ppareil. supplémentaire Affichage intervalle Navigation  Configuration → Configuration étendue → Affichage → Affichage intervalle Description Régler le temps pendant lequel les valeurs mesurées sont affichées lorsque l' a fficheur...
Page 223 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Information supplémentaire XXXXXXXXX A0029422 Position du texte de l' e n-tête sur l' a ffichage Signification des options • Désignation du point de mesure Est définie dans le paramètre Désignation du point de mesure (→  163) •...
Page 224 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Sélection • Décimal • ft-in-1/16' ' Réglage usine Décimal Information L' o ption ft-in-1/16'' n' e st valable que pour les unités de longueur. supplémentaire Menu décimales  Navigation  Configuration → Configuration étendue → Affichage → Menu décimales Description Sélectionner le nombre de décimales pour les nombres dans le menu de configuration.
Page 225 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Affichage contraste Navigation  Configuration → Configuration étendue → Affichage → Affichage contraste Description Régler le réglage du contraste de l' a fficheur local par rapport aux conditions ambiantes (p. ex. éclairage ou angle de lecture).
Page 226 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Sous-menu "Sauvegarde de données vers l'afficheur" Ce sous-menu n' e st visible que si un afficheur est raccordé à l' a ppareil. La configuration de l' a ppareil peut être sauvegardée à un instant donné dans l' a fficheur. La configuration sauvegardée peut être chargée à...
Page 227 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Réglage usine Annuler Information Signification des options supplémentaire • Annuler Aucune action n' e st exécutée et le paramètre est quitté. • Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée de l' H istoROM (intégrée dans l' a ppareil) dans l' a fficheur de l' a ppareil.
Page 228 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Comparaison résultats Navigation  Configuration → Configuration étendue → Sauvegarde de données vers l' a fficheur → Comparaison résultats Description Comparaison entre données d' a ppareil actuel et copie écran. Information Signification de l'affichage supplémentaire...
Page 229 (→  178). En cas de perte du code d' a ccès, adressez-vous à votre agence Endress+Hauser. En cas de configuration via l' a ffichage sur site : Le nouveau code d' a ccès n' e st valable qu' a près avoir été...
Page 230 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Information Signification des options supplémentaire • Annuler Aucune action • Au réglage usine Tous les paramètres sont réinitialisés aux réglages par défaut spécifiques à la référence de commande. • État au moment de la livraison Tous les paramètres sont réinitialisés à...
Page 231 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Assistant "Définir code d' a ccès" L' a ssistant Définir code d'accès n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration avec l' o util de configuration, le paramètre Définir code d'accès se trouve directement dans le sous-menu...
Page 232: Menu "Diagnostic
Menu de configuration Levelflex FMP51, FMP52, FMP54 HART 17.5 Menu "Diagnostic" Navigation  Diagnostic Diagnostic actuel Navigation  Diagnostic → Diagnostic actuel Description Indique le message de diagnostic en cours. Information L' a ffichage se compose de : supplémentaire • Symbole pour le niveau d' é vénement •...
Page 233 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Horodatage Navigation  Diagnostic → Horodatage Description Affiche l' h orodatage du message de diagnostic précédent. Temps de fct depuis redémarrage Navigation  Diagnostic → Temps de fct depuis redémarrage Description Indique le temps écoulé depuis le dernier redémarrage de l' a ppareil.
Page 234: Sous-Menu "Liste De Diagnostic
Menu de configuration Levelflex FMP51, FMP52, FMP54 HART 17.5.1 Sous-menu "Liste de diagnostic" Navigation  Diagnostic → Liste de diagnostic Diagnostic 1 … 5 Navigation  Diagnostic → Liste de diagnostic → Diagnostic 1 Description Affichage des messages de diagnostic en cours avec les priorités de la première à la cinquième.
Page 235: Sous-Menu "Journal D'événements
Levelflex FMP51, FMP52, FMP54 HART Menu de configuration 17.5.2 Sous-menu "Journal d'événements" Le sous-menu Journal d'événements n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via FieldCare, la liste des événements peut être affichée à...
Page 236: Sous-Menu "Information Appareil
Information Utilisation du numéro de série supplémentaire • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Le numéro de série se trouve également sur la plaque signalétique.
Page 237 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Code commande  Navigation  Diagnostic → Information appareil → Code commande Description Montre la référence de commande de l' a ppareil. Information La référence de commande est générée par transformation réversible de la référence de supplémentaire...
Page 238 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Type d'appareil Navigation  Diagnostic → Information appareil → Type d' a ppareil Description Montre le type d' a ppareil avec lequel l' a ppareil est enregistré auprès de la HART Communication Foundation.
Page 239: Sous-Menu "Valeur Mesurée
Levelflex FMP51, FMP52, FMP54 HART Menu de configuration 17.5.4 Sous-menu "Valeur mesurée" Navigation  Diagnostic → Valeur mesurée Distance Navigation  Diagnostic → Valeur mesurée → Distance Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) au niveau.
Page 240 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Niveau linéarisé Navigation  Diagnostic → Valeur mesurée → Niveau linéarisé Description Indique le niveau linéarisé. Information • L' u nité est déterminée par le paramètre Unité après linéarisation →  194.
Page 241 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Epaisseur couche supérieure Navigation  Diagnostic → Valeur mesurée → Epaisseur couche supérieure Prérequis Mode de fonctionnement (→  163) = Interface ou Interface avec capacitif Description Indique l' é paisseur d' i nterface supérieure (UP).
Page 242 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Tension aux bornes 1 Navigation  Diagnostic → Valeur mesurée → Tension aux bornes 1 Description Affiche la tension au terminal appliqué à la sortie courant. Endress+Hauser...
Page 243: Valeurs Mesurées
Levelflex FMP51, FMP52, FMP54 HART Menu de configuration 17.5.5 Sous-menu "Enregistrement des valeurs mesurées" Navigation  Diagnostic → Enregistrement des valeurs mesurées Affecter voie 1 … 4  Navigation  Diagnostic → Enregistrement des valeurs mesurées → Affecter voie 1 … 4 Description Affecter une variable process à...
Page 244 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Intervalle de mémorisation  Navigation  Diagnostic → Enregistrement des valeurs mesurées → Intervalle de mémorisation  Diagnostic → Enregistrement des valeurs mesurées → Intervalle de mémorisation Description Définir l' i ntervalle de temps d' e nregistrement. Cette valeur définie l' i nterval de temps entre les points dans la mémoire.
Page 245 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Sous-menu "Affichage canal 1 … 4" Les sous-menus Affichage canal 1 … 4 n' e xistent que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration via FieldCare, le diagramme peut être affiché...
Page 246: Sous-Menu "Simulation
Menu de configuration Levelflex FMP51, FMP52, FMP54 HART 17.5.6 Sous-menu "Simulation" Le sous-menu Simulation est utilisé pour simuler des valeurs mesurées spécifiques ou d' a utres conditions. De cette manière, il est possible de vérifier si la configuration de l' a ppareil et des dispositifs de commande raccordés est correcte.
Page 247 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Structure du sous-menu Navigation  Expert → Diagnostic → Simulation ‣ Simulation Affectation simulation grandeur →  248 mesure →  248 Valeur variable mesurée →  248 Simulation sortie courant 1 … 2 Valeur sortie courant 1 …...
Page 248 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Description des paramètres de l'appareil Navigation  Expert → Diagnostic → Simulation Affectation simulation grandeur mesure  Navigation  Expert → Diagnostic → Simulation → Affectation simulation grandeur mesure Sélection • Arrêt •...
Page 249 Levelflex FMP51, FMP52, FMP54 HART Menu de configuration Sélection • Arrêt • Marche Réglage usine Arrêt Information Une simulation active est indiquée par un message de diagnostic de la catégorie Contrôle supplémentaire de fonctionnement (C). Valeur sortie courant 1 … 2 ...
Page 250 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Réglage usine Ouvert Information La sortie de commutation suit la valeur entrée. De cette manière, il est possible de vérifier supplémentaire si le dispositif de commande en aval fonctionne correctement. Simulation alarme appareil ...
Page 251: Sous-Menu "Test Appareil
Levelflex FMP51, FMP52, FMP54 HART Menu de configuration 17.5.7 Sous-menu "Test appareil" Navigation  Diagnostic → Test appareil Démarrage test appareil  Navigation  Diagnostic → Test appareil → Démarrage test appareil Description Lancer le test appareil. Sélection • Non •...
Page 252 Menu de configuration Levelflex FMP51, FMP52, FMP54 HART Signal de niveau Navigation  Diagnostic → Test appareil → Signal de niveau Prérequis Le test de l' a ppareil a été réalisé. Description Indique le résultat du test pour le signal de niveau.
Page 253: Sous-Menu "Heartbeat
Levelflex FMP51, FMP52, FMP54 HART Menu de configuration 17.5.8 Sous-menu "Heartbeat" Le sous-menu Heartbeat n' e st disponible que via FieldCare ou DeviceCare. Il contient les assistants faisant partie des packs d' a pplications Heartbeat Verification et Heartbeat Monitoring. Description détaillée...
Page 254: Index
Index Levelflex FMP51, FMP52, FMP54 HART Index Commutateur de verrouillage ....82 Commutateur DIP Accès en écriture ......81 voir Commutateur de verrouillage Accès en lecture .
Page 255 Levelflex FMP51, FMP52, FMP54 HART Index Document Intervalle de mémorisation (Paramètre) ..244 Fonction ....... . 6 Isolation thermique .
Page 256 Index Levelflex FMP51, FMP52, FMP54 HART Sonde à tige Construction ......19 Parafoudre Sonde coaxiale Généralités .
Page 257 Levelflex FMP51, FMP52, FMP54 HART Index Test appareil (Sous-menu) ....251 Texte de l' é vénement ......117 Texte libre (Paramètre) .
