Réglage du contacteur de
proximité nº 4
Vous pouvez placer le contacteur de proximité nº 4 à
deux positions différentes sur son support ; utilisez la
position supérieure pour les profondeurs d'aération
A à D et la position inférieure pour les profondeurs
d'aération E à H.
Remarque:
Le contacteur de proximité nº 4 est réglé
à la position inférieure par défaut afin d'améliorer les
performances et la profondeur du trou d'entrée. Il doit
rester à cette position pour la plupart des activités
d'aération.
Si le contacteur de proximité nº 4 n'est pas à la
bonne position sur le support pour la profondeur
d'aération choisie, la tête d'aération peut rebondir, la
profondeur d'aération peut être dépassée et/ou des
touffes d'herbe peuvent rester dans les trous. Réglez
le contacteur de proximité nº 4 comme suit :
1. Avant de quitter la machine, garez-la sur une
surface plane et horizontale, serrez le frein de
stationnement, coupez le moteur, enlevez la clé
et attendez l'arrêt de tout mouvement.
2. Levez le levier de verrouillage du capot et
déposez le capot de la machine

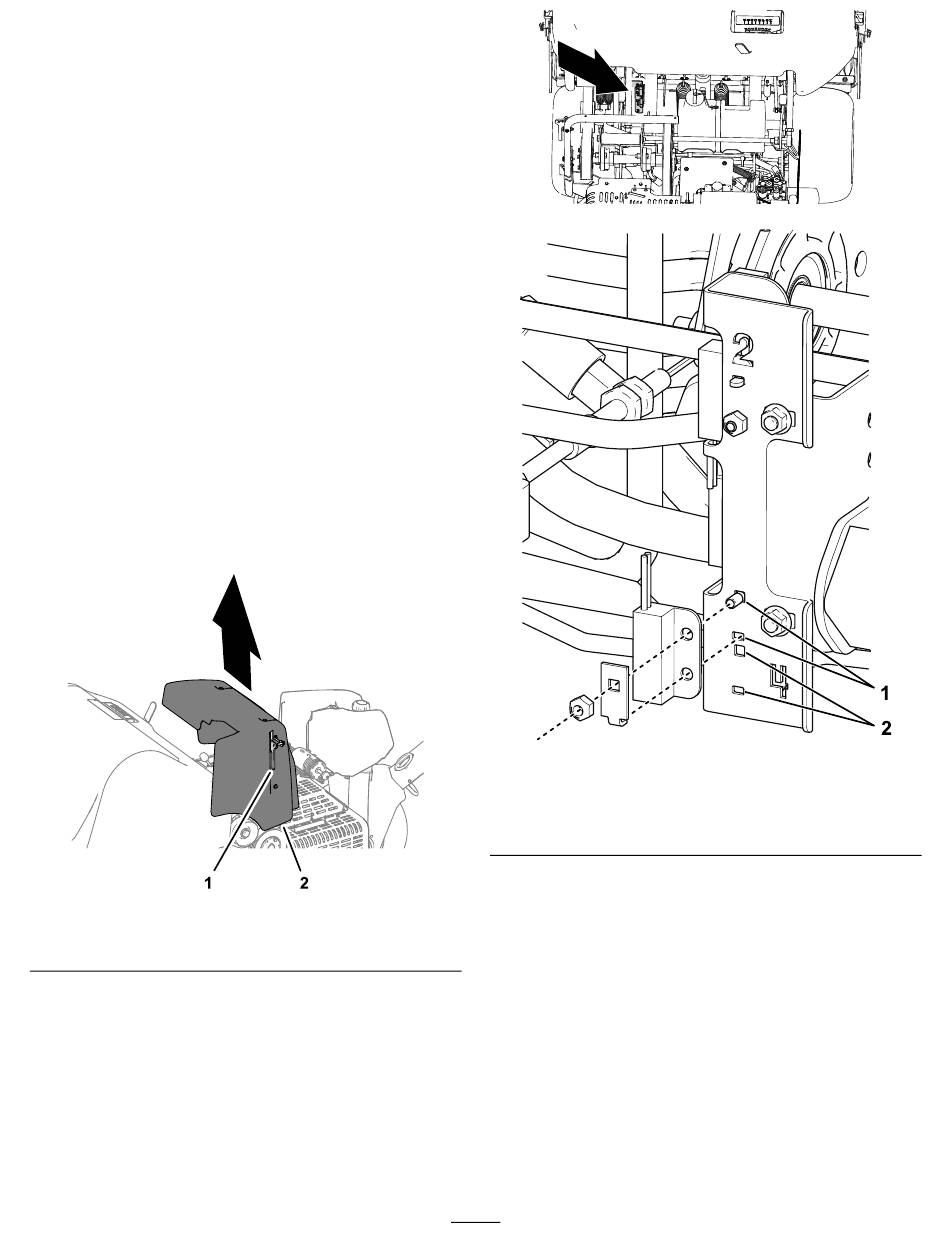

Figure 31
1. Levier de verrouillage
3. Localisez le contacteur de proximité sur le cadre
en H (Figure 32).
4. Montez le contacteur de proximité nº 4 à la
position requise pour la profondeur d'aération
choisie, comme montré à la
(Figure 31).
g261627
2. Capot
Figure 32.
1. Position supérieure
(réglages de profondeur A
à D)
5. Placez le support du capot en face du support
de capot sur la machine.
6. Montez le capot sur la machine et fixez-le en
place avec le verrou.
7. Vérifiez la qualité des trous à l'entrée et la sortie
des louchets.
Réglage du contacteur de
proximité nº 3
1. Avant de quitter la machine, garez-la sur une
surface plane et horizontale, serrez le frein de
stationnement, coupez le moteur, enlevez la clé
et attendez l'arrêt de tout mouvement.
27
Figure 32
2. Position inférieure
(réglages de profondeur E
à H)
