Montage Des Roues Arrière; Montage Du Timon - Toro ProCore 648 Manuel De L'utilisateur

1

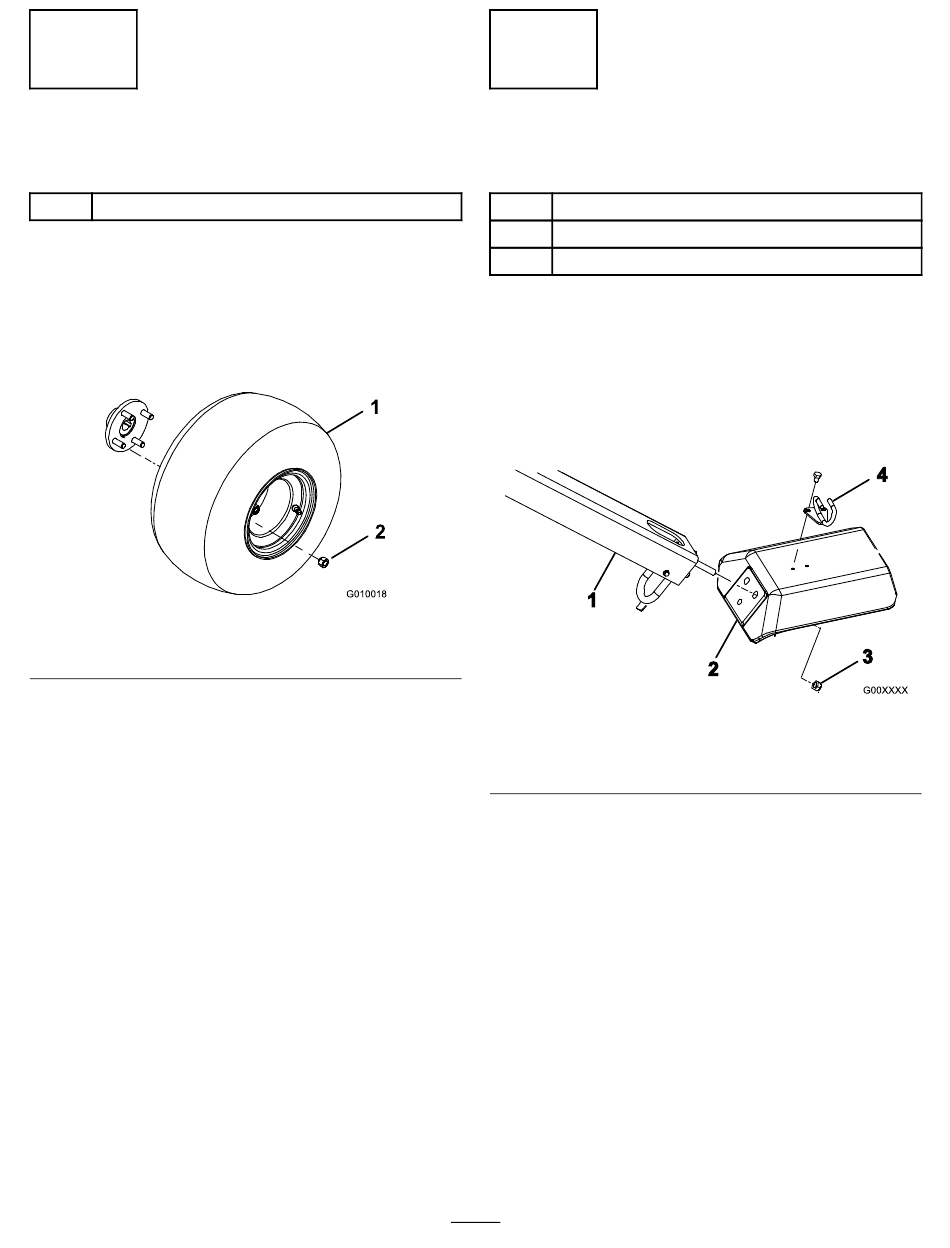

Montage des roues arrière.
Pièces nécessaires pour cette opération:
2 Roue
Procédure
1. Retirez les 8 écrous de roues qui fixent l'arrière
de la machine à l'emballage.
2. Montez une roue sur chaque moyeu de roue
arrière (Figure 3).
1. Roue
3. Installez les écrous de roues
serrez-les à un couple de 61 à 75 N·m
4. Dégonflez tous les pneus à 0,83 bar.
Figure 3
2. Écrou de roue
(Figure 3) et
2

Montage du timon

Pièces nécessaires pour cette opération:
3 Contre-écrou (½")
1 Guide-câble
2 Boulon (5/16" x ½")
Procédure
1. Faites pivoter le timon avec précaution vers
l'avant de la machine. Veillez à ne pas
endommager les câbles.
2. Insérez les goujons de fixation du timon dans
les trous de la fourche
g010018
1. Timon
2. Fourche
3. Fixez les goujons sur la fourche
l'aide de 3 contre-écrous (½").
4. Insérez le guide-câbles sur les câbles.
5. Fixez le guide-câble sur le haut de la fourche
(Figure 4) à l'aide de 2 boulons (5/16" x ½").
10
(Figure 4).
Figure 4
3. Contre-écrou
4. Guide-câble
(Figure
g010019
4) à
