Identification des entrées et sorties
Toutes les entrées et sorties du M2000 utilisent des borniers à vis de type enfichables afin de rendre les raccordements
plus faciles et sécuritaires.
Le régulateur M2000 possède deux ports de communication séparés offrant la même fonctionnalité. Ces deux ports
agissent comme port de communication Modbusentrant en provenance d'autres appareils ou interfaces Prolon, tel un
régulateur réseau ou un ordinateur utilisant le logiciel Prolon Focus.
Le port « INT » (voir ci-dessous) propose un double connecteur de type RJ45 permettant l'utilisation de câbles CAT5
préfabriqués pour une communication RS485 simple de type « plug and play ». Ce connecteur RJ45 se conforme aux
caractéristiques de raccordement pour la communication RS485.
Port INT: Communication réseau
RS485 entrante (Modbus)
AO3 - Variateur de fréquence
AO2 - Refroidissement
AO1 - Chau age modulant
DO5 - Alarme
DO4 - Permission préchau age
DO3 - Ventilateur
DO2 - Volet d'air extérieur
DO1 - Occupation (évacuateur)
Rangée du bas:
commun pour toutes les sorties
REV. 7.3.0 / PL-HRDW-MUA-M2000-C/F-FR

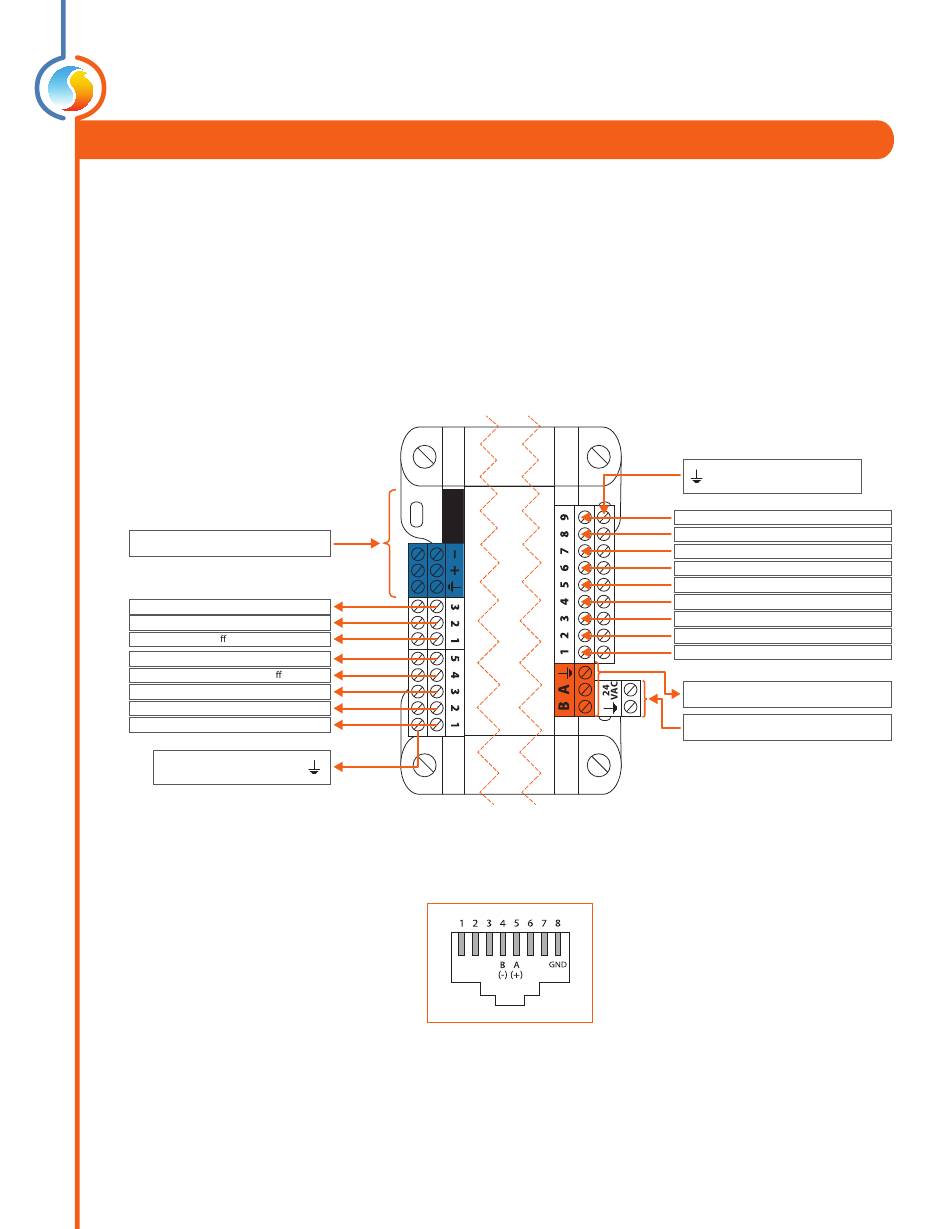

Figure 7 - Identification des entrées et sorties

Figure 8 - Raccordement RJ45

Rangée du bas:
commun pour toutes les entrées
CO (4-20mA) / Pression du bâtiment (0-5VDC)
2
Température de zone (thermistance 10K)
Température extérieure (thermistance 10K)
Température d'alimentation (thermistance 10K)
Réinitialisation manuelle
Preuve de marche du ventilateur
Preuve d'ouverture du volet d'air extérieure
Preuve d'évacuation 2 / Contournement manuel
Preuve d'évacuation 1
Port NET: Communication réseau
RS485 sortante (Modbus)
Source d'alimentation du régulateur
(24VAC - Classe 2)
