- Page 1 GUIDE TECHNIQUE Régulateur de chaudière - Série C1050 Caractéristiques et opération www.proloncontrols.com | info@proloncontrols.com 17 510, rue Charles, Suite 100, Mirabel, QC, J7J 1X9 REV. 7.3.1 PL-HRDW-BLR-C1050-C/F-FR...
-
Page 2: Table Des Matières
Table des matières Informations générales ..............................4 Régulateur de chaudière PL-C1050-BLR ..............................4 Description ..........................................4 Fonctionnalités ........................................4 Séquence d'opération ..............................5 Principe ..........................................5 Séquence de pompe en parallèle .................................5 Séquence de pompe en série ..................................5 Composantes ................................... 6 Identification des composantes ..................................6 Témoins lumineux LED .....................................7 Configuration des interrupteurs d'adressage pour la communication réseau ................7 Identification des entrées et sorties ................................8... - Page 3 Table des figures Figure 1 - Identification des composantes ...............................6 Figure 2 - Identification des témoins lumineux .............................7 Figure 3 - Interrupteurs DIP d'adressage ................................7 Figure 4 - Identifications des entrées et sorties (chaudière à étage) ......................8 Figure 5 - Identifications des entrées et sorties (chaudière modulante) ....................8 Figure 6 - Entrées analogiques .....................................9 Figure 7 - Raccordement des sondes de température ..........................9 Figure 8 - Raccordement du contact de preuve de marche de pompe au régulateur ..............
-
Page 4: Informations Générales

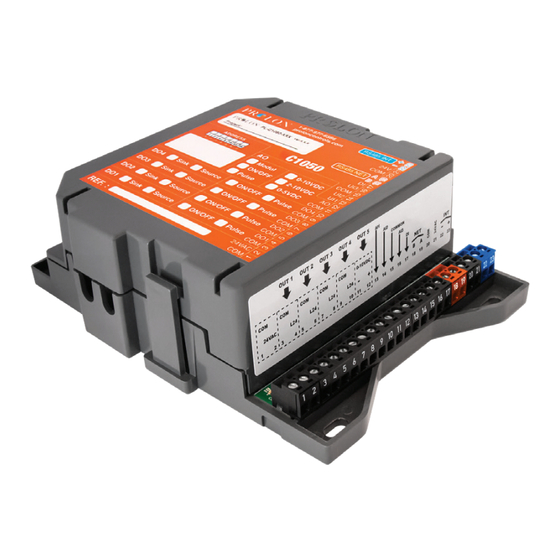

Régulateur de chaudière PL-C1050-BLR Description Le régulateur de chaudière PL-C1050-BLR Prolon est un régulateur numérique à microprocesseur, conçu pour gérer des chaudières à étapes ainsi que les pompes et les valves associées à celles-ci. Le régulateur de chaudière PL-C1050 utilise une boucle de régulation de type PI (Proportionnelle-Intégrale) afin d’optimiser le fonctionnement de la chaudière, et... -
Page 5: Séquence D'opération
Séquence d'opération Principe Le régulateur de chaudière Prolon PL-C1050-BLR reçoit la lecture de 3 sondes de température: la température extérieure, la température d’eau chaude alimentée ainsi que la température d’eau de retour. Le PL-C1050-BLR possède également une entrée pour une preuve de marche de pompe. Lorsqu’il est raccordé en réseau, le PL-C1050-BLR peut recevoir d’un maître comme le PL-M2000 RTU, des données transmises par certaines zones afin de compenser la demande en cours... -
Page 6: Composantes
Composantes Identification des composantes 24VAC BIAS THERM BIAS THERM Figure 1 - Identification des composantes Légende: A - Cavaliers de configuration des signaux d’entrées analogiques B - Interrupteurs d’adressage C - Cavaliers des résistances de polarisation et terminaison du port INT port (voir I) D - Cavaliers des résistances de polarisation et terminaison du port NET port (voir K) E - Interrupteur ACTIF/PASSIF pour Sortie 4 F - Interrupteur ACTIF/PASSIF pour Sortie 3... -
Page 7: Témoins Lumineux Led
Dans l’exemple de la figure 5, les interrupteurs 1, 2 et 4 sont enclenchés. Les valeurs de ces interrupteurs sont respective- ment 1, 2 et 8 ce qui donne une somme 11 (1 + 2 + 8 = 11). Un réseau Prolon permet un maximum de 127 adresses (donc 127 régulateurs). Figure 3 - Interrupteurs DIP d'adressage... -
Page 8: Identification Des Entrées Et Sorties
Le régulateur de chaudière PL-C1050 possède deux ports de communication ayant les mêmes fonctionnalités. Ces deux ports agissent comme port de communication Modbus entrant en provenance d'autres appareils ou interfaces Prolon, tel un régulateur de réseau ou une interface provenant d'un ordinateur utilisant le logiciel Prolon Focus. Port INT: Communication réseau RS485 entrante (Modbus) 24VAC Port NET: Communication réseau RS485 entrante (Modbus) -
Page 9: Entrées
Entrées Entrées analogiques Les régulateurs de série PL-C1050 possèdent trois entrées analogiques universelles en plus d'une entrée binaire. Ces entrées analogiques peuvent lire de nombreux signaux, notamment : • Thermistance (Ω) • 0-5VDC • 4 -20mA • 0-10VDC Lorsqu’une sonde de température est utilisée, elle doit être une thermistance de valeur 10KΩ TYPE 3. Chacune des entrées du PL-C1050 est munie d’une diode haute-vitesse assurant une protection contre le risque de transi- toires ou courts-circuits. -
Page 10: Preuve De Marche Des Pompes
Preuve de marche des pompes Le régulateur de chaudière PL-C1050 dispose d’une entrée digitale dédiée au signal de preuve de marche des pompes. Veuillez-vous référer à la Figure 8 pour voir comment raccorder correctement cette entrée. Pour confirmer la preuve de marche de la pompe, le contact doit être fermé. -
Page 11: Sorties
Le régulateur PL-C1050-BLR possède 5 sorties configurables: 4 de type triac (24VAC) ainsi qu’une sortie analogique (0- 10VDC). La configuration de ces sorties est effectuée à l’aide du logiciel Prolon Focus. Un disjoncteur intégré protège chaque sortie du PL-C1050 des hausses de courant et des courts-circuits. Cette protection coupe le courant aussitôt qu’une surcharge est détectée. -
Page 12: Raccordements Typiques De Sorties Digitales
2) Position de l’interrupteur pour obtenir une sortie passive SINK: Interrupteur pour sortie 4 Contact sec (isolé) (ON/OFF) Figure 10 - Sortie en mode SINK Raccordements typiques de sorties digitales Deux types de configurations sont possibles: 1) Sortie active (SOURCE). Le PL-C1050 alimente activement la charge. Charge externe Figure 11 - Raccordement des sorties actives 3 et 4 2) Sortie passive (SINK). -
Page 13: Raccordement Typique De La Sortie Analogique
Raccordement typique de la sortie analogique Deux types de configurations sont possibles: 1) Le PL-C1050 alimente la charge et fournit un signal de contrôle: Alimentation 24VAC (provenant du régulateur) Charge 0-10v contrôlée Figure 13 - Raccordement de la sortie analogique (alimenté par le régulateur) 2) Le PL-C1050 fournit seulement le signal de contrôle à... -
Page 14: Alimentation Et Réseau
Figure 15 - Raccordement de la source d'alimentation 24 VAC Communication réseau Le régulateur de chaudière Prolon C1050-BLR fonctionne de manière autonome ou en réseau. Quand il est branché en réseau, il communique en temps réel avec d'autres régulateurs. Le protocole de communication par défaut du régulateur de chaudière PL-C1050 est Modbus RTU sur RS485. -
Page 15: Caractéristiques Techniques
Certification : UL916 Energy Management Equipment, CAN/CSA-C22.2, RoHS, FCC part 15: 2012 class B Les spécifications de performance sont nominales et conformes aux normes reconnues par l’industrie. Prolon Inc. ne sera pas responsable des dommages résultant d'une mauvaise application ou d'une mauvaise utilisation de ses produits. -
Page 16: Conformité (Compliance)
Caution: Any changes or modifications not approved by Prolon can void the user’s authority to operate the equipment. Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. -
Page 17: Dimensions Générales
Aucune partie de ce document ne peut être photocopiée ou reproduite par quelque moyen que ce soit, ou traduite dans une autre langue sans le consentement écrit préalable de Prolon. Toutes les spécifications sont nominales et peuvent changer à mesure que des améliorations de conception sont introduites.
