Alimentation et réseau

Source d'alimentation

Le régulateur PL-M2000 MUA est conçu pour être alimenté par une source d'alimentation 24VAC en reliant le neutre (fil
« C ») à la borne « COM » et l'alimentation vivante (fil « R ») au bornier 24 VAC (voir la Figure 16). Le neutre pour toutes les
entrées et sorties est le même que la source d'alimentation. Toutes les sources d'alimentation des sorties proviennent
également de la source d'alimentation.
Communication réseau
Le régulateur PL-M2000 MUA fonctionne de manière autonome ou en réseau. Lorsqu'en réseau il peut recevoir l'état
d'occupation, la température extérieure et celle de l'alimentation. Les raccordements réseau sont effectués à l'aide des
borniers réseau localisés sur le régulateur M2000 (Figure 17).
REV. 7.3.0 / PL-HRDW-MUA-M2000-C/F-FR

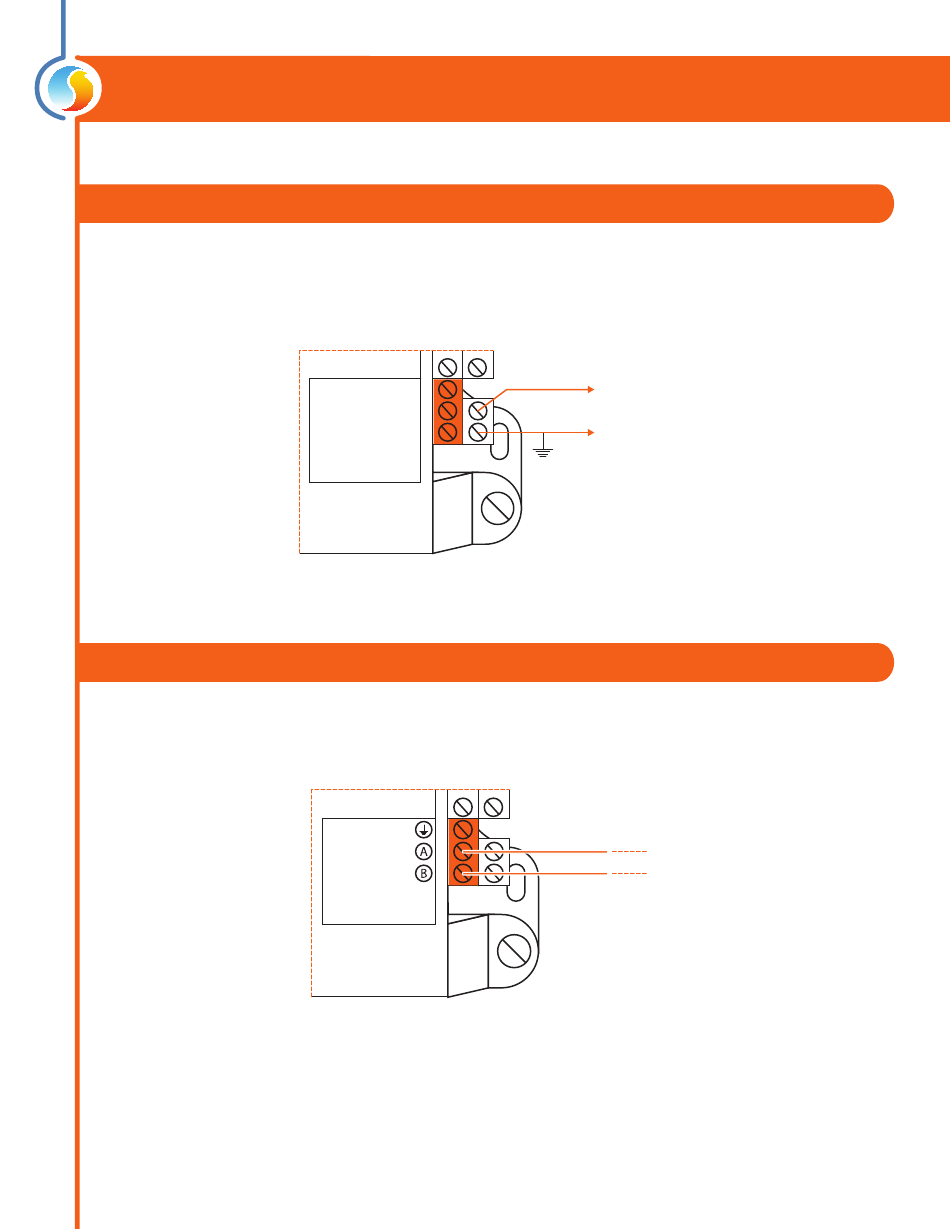

Figure 16 - Raccordement de l'alimentation 24 VAC

Figure 17 - Raccordement au réseau
( R )
24VAC
Vers le régulateur (classe 2)
( C )
( A )
Vers le
réseau
RS485
( B )
