Raccordement typique des sorties triac 1 à 5
Sur le régulateur M2000-MUA, toutes les sorties triac ont une tension de 24 VAC lorsqu'elles sont activées. Notez que
cette tension pour toutes les sorties triacs est partagée avec celle de l'alimentation du régulateur. Conséquemment, seul
le côté vivant des connexions de sorties est habituellement requis; celui-ci est sur la rangée du haut (voir Figure 14). La
rangée du bas est le neutre (GND).
Bornier de l'équipement
(Volet d'air extérieur)
(Échappement)

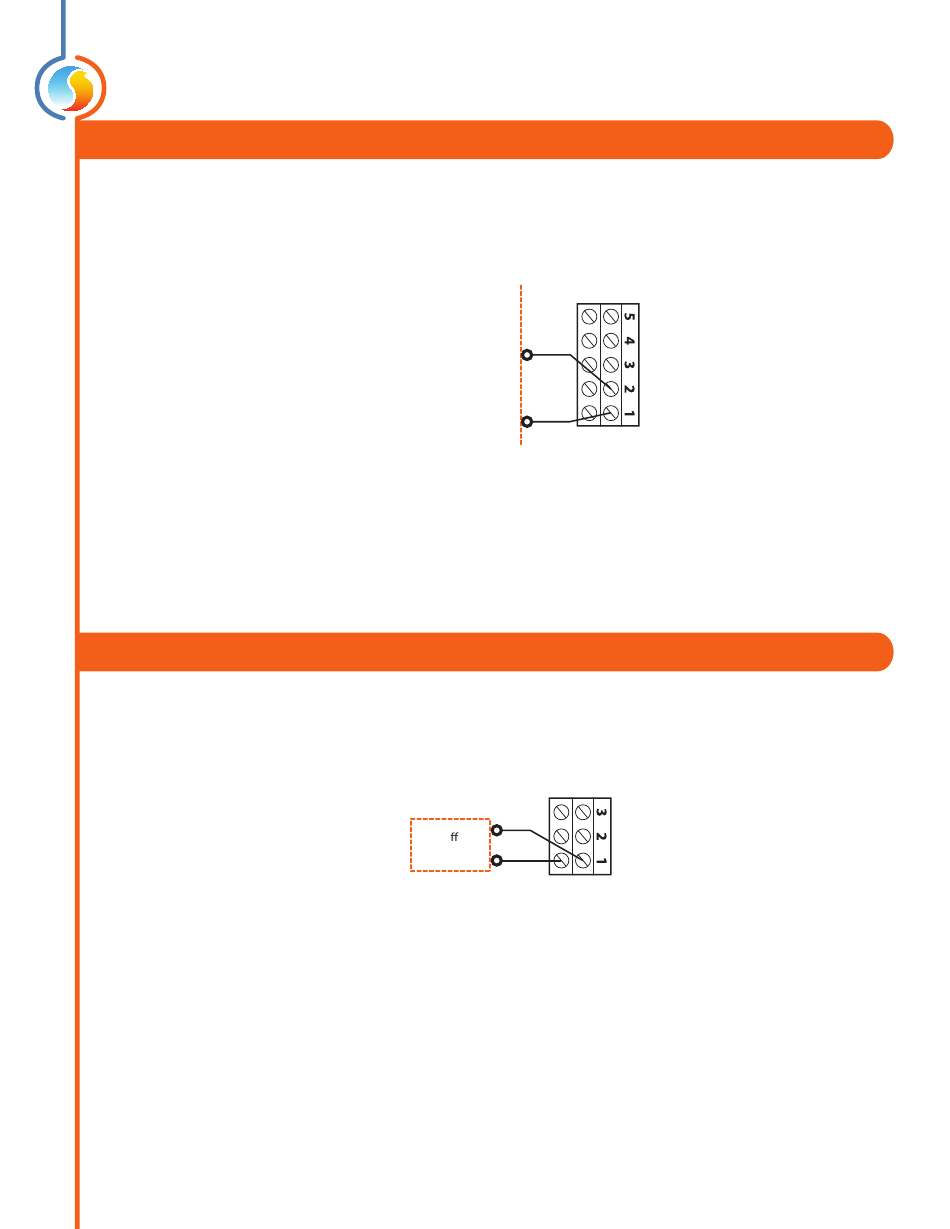

Figure 14 - Exemple de raccordement des sorties digitales 1 et 2
Raccordement typique des sorties analogiques 1 à 3
Pour toutes les sorties analogiques, le neutre se trouve sur la rangée du bas des borniers et les signaux actifs se
trouvent sur la rangée du haut (voir Figure 15). La sortie analogique #1 peut être configurée afin de moduler une charge
0-10 VDC, pour pulser un relais triac 0 ou 10 VDC ou pour enclencher un relais triac 10 VDC. Les sorties analogiques #2 et
#3 peuvent uniquement être configurées pour moduler une charge DC (0-10 VDC ou 2-10 VDC).
Charge externe
(+)
Chau age
modulant (-)
Figure 15 - Exemple de raccordement de la sortie analogique 1
