- Page 1 GUIDE TECHNIQUE Guide I/O Caractéristiques et guide opérationnel www.proloncontrols.com | info@proloncontrols.com 17 510, rue Charles, Suite 100, Mirabel, QC, J7J 1X9 REV. 7.4.0 PL-HRDW-I/O-FR...
-
Page 2: Table Des Matières
Table des matières PL-VC2000(-PI) ..........................3 (VAV) PL-C1050-VAV ............................4 PL-T1100 ..........................5 (Thermostat) PL-T1000 ........................6 (Sonde numérique) PL-T500 / PL-T200 ......................6 (Sonde numérique) PL-M2000-RTU/RTUS ..................7 (Climatiseur maitre ou zone) PL-C1050-RTU/RTUS ..................8 (Climatiseur maitre ou zone) PL-M2000-HP/HPS ..................9 (Thermopompe maitre ou zone) PL-C1050-HP/HPS ..................10... -

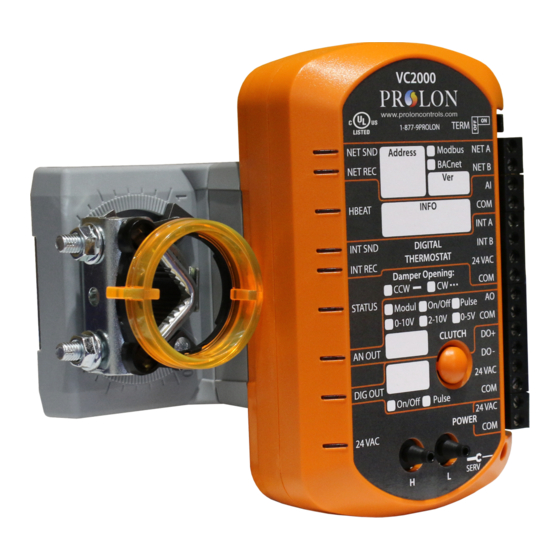

Page 3: Pl-Vc2000(-Pi) (Vav)
(0-5 VDC, 4-20mA, therm. 10K) Alimentation, radiant, zone, occupation, décharge Port INT: Communication entrante Modbus RS485 provenant d’une sonde numérique - OU - d’un ordinateur avec le logiciel Prolon Focus Sortie analogique (0-10 VDC) (courant max: 40 mA) Sortie digitale - Triac Isolé... -
Page 4: Pl-C1050-Vav
PL-C1050-VAV Port INT: Communication entrante Modbus RS485 provenant d’une sonde numérique - OU - d’un ordinateur avec le logiciel Prolon Focus 24VAC Alimentation vers la sonde numérique (24VAC) Port NET: Communication entrante Modbus RS485 - OU - BACnet MS/TP Entrée numérique pour le mode veille / Abaissement de nuit Entrée analogique multifonctionnelle... -
Page 5: Pl-T1100 (Thermostat)
PL-T1100 (Thermostat) NET A Réseau de communication NET B 24 VAC Source d’alimentation du régulateur 24 VAC Sortie digitale - SINK, Triac 24 VAC (Courant max : 300mA) Sortie analogique (0-10VDC) (Courant : 40mA) AUX IN Auxiliaire / Sonde de température du plancher chau ant (thermistance 10K) RJ45 INFORMATIONS REÇUES DU RÉSEAU... -
Page 6: Pl-T1000 (Sonde Numérique)
PL-T1000 (Sonde numérique) INT + Interface de communication INT - 24 VAC Source d’alimentation du régulateur 24 VAC AUX IN Auxiliaire / Sonde de température du plancher chau ant (thermistance 10K) RJ45 PL-T500 / PL-T200 (Sonde numérique) INT + Interface de communication INT - 24 VAC Source d’alimentation du régulateur... -
Page 7: Pl-M2000-Rtu/Rtus (Climatiseur Maitre Ou Zone)
Contact sec pour preuve de marche du ventilateur Communication entrante Port INT: Sonde de provenant d’un ordinateur température numérique Prolon Point de consigne de temp. de zone (pot. 0-10K) / - OU - - OU - Sonde d’humidité de zone (0-5 VDC) Régulateur de réseau... -
Page 8: Pl-C1050-Rtu/Rtus (Climatiseur Maitre Ou Zone)
PL-C1050-RTU/RTUS (Climatiseur maitre ou zone) PL-C1050-RTU PL-C1050-RTUS Port INT: Sonde de température Port INT: Communication numérique Prolon réseau RS485 entrante -OU- (Modbus) Réseau RS485 entrant la communication (Modbus) PL-C1050-RTUS: Alimentation vers la sonde numérique (24VAC) Port NET: Sonde de température Port NET: Communication numérique Prolon... -
Page 9: Pl-M2000-Hp/Hps (Thermopompe Maitre Ou Zone)
Pression statique (0-5 / 1-5 V) (1 / 1.5 / 2 / 2.5 po) Communication entrante Port INT: Sonde de Contact sec pour alarme / Sonde CO2 (4-20mA)(0-2000ppm) provenant d’un ordinateur température numérique Prolon - OU - - OU - Contact sec pour preuve de marche du ventilateur Régulateur réseau Communication réseau... -
Page 10: Pl-C1050-Hp/Hps (Thermopompe Maitre Ou Zone)
PL-C1050-HP/HPS (Thermopompe maitre ou zone) PL-C1050-HP PL-C1050-HPS Port INT: Sonde de température Port INT: Communications numérique Prolon entrantes du réseau RS485 -OU- (Modbus) Communication réseau RS485 entrante (Modbus) PL-C1050-HPS: Alimentation vers la sonde numérique (24VAC) Port NET: Sonde de température... -
Page 11: Pl-M2000-Blr (Chaudière Modulante)
PL-M2000-BLR (Chaudière modulante) Rangée du bas: Neutre pour toutes les entrées Port INT: Communication réseau RS485 entrante (Modbus) Arrêt de la chaudière (contact sec) Point de consigne de chau age max (contact sec) SA3 - Chaudière modulante étape 2 Preuve de marche du circulateur 2 (AO1) (contact sec) (0-10 / 2-10 / 0-5 VDC) Preuve de marche du circulateur 1 (SD5) (contact sec) SA2 - Chaudière modulante étape 1... -
Page 12: Pl-M2000-Blr (Chaudière Par Étape)
PL-M2000-BLR (Chaudière par étape) Rangée du bas: Neutre pour toutes les entrées Port INT: Communication réseau RS485 entrante (Modbus) Arrêt de la chaudière (contact Sec) Point de consigne de chau age max (contact Sec) SA3 - Valve (0-10 / 2-10 / 0-5 VDC) Preuve de marche du circulateur 2 (AO1) (contact Sec) Preuve de marche du circulateur 1 (SD5) (contact Sec) Sonde de température d’eau retour (therm. -
Page 13: Pl-C1050-Blr (Chaudière Modulante)
PL-C1050-BLR (Chaudière modulante) Port INT: Communication réseau RS485 entrante (Modbus) 24VAC Port NET: Communication réseau RS485 entrante (Modbus) Contact sec externe pour preuve de pompe Neutre pour toutes les entrées Sonde de température d’eau de retour (thermistance 10K) Sonde de température d’air extérieure (thermistance 10K) Sortie 5 - Chaudière modulante (analogique 0-10 / 2-10 / 0-5 VDC) Sortie 4 - Chaudière d’appoint (digitale - ON/OFF) -
Page 14: Pl-C1050-Blr (Chaudière Par Étapes)
PL-C1050-BLR (Chaudière par étapes) Port INT: Communication réseau RS485 entrante (Modbus) 24VAC Port NET: Communication réseau RS485 entrante (Modbus) Contact sec externe pour preuve de pompe pour toutes les entrées Neutre Sonde de température d’eau de retour (thermistance 10K) Sonde de température d’air extérieure (thermistance 10K) Sortie 5 - Valve (Analogique 0-10 / 2-10 / 0-5 VDC) Sortie 4 - Chaudière 2 (digitale - ON/OFF) -
Page 15: Pl-M2000-Mua (Unité D'apport En Air Frais)
PL-M2000-MUA (Unité d’apport en air frais) Rangée du bas: Neutre pour toutes les entrées CO2 (4-20mA) / Pression du bâtiment (0-5VDC) Température de zone (thermistance 10K) Port INT: Communication réseau RS485 entrante (Modbus) Température extérieure (thermistance 10K) Température d’alimentation (thermistance 10K) Réinitialisation manuelle Preuve de marche du ventilateur AO3 - Variateur de fréquence... -
Page 16: Pl-C1050-Hu (Humidification)
PL-C1050-HU (Humidification) Port INT: Communication réseau RS485 entrante (Modbus) 24VAC Port NET: Communication réseau RS485 entrante (Modbus) Contact sec pour preuve de marche du ventilateur Sonde d’humidité d’alimentation (0-5 / 0-10 VDC) de toutes les entrées Neutre Sonde d’humidité de retour / de pièce (0-5 / 0-10 VDC) Sonde de température extérieure (thermistance 10K) Sortie 5 - Humidi cation (analogique 0-10 / 2-10 VDC) Sortie 4 - Humidi cation (digitale - ON/OFF) -
Page 17: Pl-C1050-Wlc (Boucle D'eau Mitigée)
PL-C1050-WLC (Boucle d’eau mitigée) Port INT: Communication réseau RS485 entrante (Modbus) 24VAC Port NET: Communication réseau RS485 entrante (Modbus) Entrée digitale auxiliaire Sonde de température d’eau d’alimentation (therm. 10K) pour toutes les entrées Neutre Sonde de température d’eau de retour (therm. 10K) Sonde de température auxiliaire (thermistance 10K) Sortie 5 - Tour d’eau d’étape 2 (analogique 0-10 VDC) -
Page 18: Pl-M2000-Flx (Régulateur Flexio)
PL-M2000-FLX (Régulateur FlexIO) Rangée du bas: Neutre pour toutes les entrées Entrée analogique 9 Port INT: Communication Entrée analogique 8 réseau RS485 entrante Entrée analogique 7 (Modbus) Entrée analogique 6 Entrée analogique 5 Entrée analogique 4 Sortie analogique 3 Entrée analogique 3 Sortie analogique 2 Entrée analogique 2 Sortie analogique 1... -
Page 19: Pl-C1050-Flx (Régulateur Flexio)
PL-C1050-FLX (Régulateur FlexIO) Port INT: Communication réseau RS485 entrante (Modbus) 24VAC Port NET: Communication réseau RS485 entrante (Modbus) Entrée digitale Neutre de toutes les entrées Entrée analogique 2 Entrée analogique 1 Sortie analogique (0-10 / 2-10 / 0-5 DVC) Sortie digitale 4 (ON/OFF, PWM) Sortie digitale 3 (ON/OFF, PWM) Sortie digitale 2 (ON/OFF, PWM) Sortie digitale 1 (ON/OFF, PWM) -
Page 20: Pl-M2000-Chl (Régulateur De Refroidisseur)
PL-M2000-CHL (Régulateur de refroidisseur) Rangée du bas: Neutre pour toutes les entrées Contact d’alarme Sonde de pression d’eau Port INT: Communication réseau RS485 entrante (Modbus) Température de sortie d’eau du condenseur Température d’entrée d’eau au condenseur Preuve de marche de la pompe 2 Preuve de marche de la pompe 1 Refroidisseur étape 4 Sonde de température d’eau de retour... -
Page 21: Pl-C1050-Chl (Régulateur De Refroidisseur)
PL-C1050-CHL (Régulateur de refroidisseur) Port INT : Communication réseau RS485 entrante (Modbus) 24VAC Port NEt : Communication réseau RS485 entrante (Modbus) Preuve de pompe Température d’eau d’alimentation pour toutes les entrées Neutre Température d’eau de retour Température d'eau d'entrée au condenseur (cond. à eau)/ Température extérieure (cond. -
Page 22: Pl-M2000-Fcu (Régulateur De Ventilo-Convecteur 2-Tuyaux)
Port INT: Communication entrante EA8: Alarme RS485 provenant d'une sonde numérique -OU- d'un ordinateur EA7: Preuve du ventilateur avec le logiciel Prolon Focus EA6: Consigne de pièce (0-10Kohm) EA5: Température de zone EA3: Température de l'air alimenté SA2: Valve modulante EA2: Température de l'eau alimentée / Contact d'inversion... -
Page 23: Pl-M2000-Fcu (Régulateur De Ventilo-Convecteur 4-Tuyaux)
Port INT: Communication entrante EA8: Alarme RS485 provenant d'une sonde numérique -OU- d'un ordinateur EA7: Preuve du ventilateur avec le logiciel Prolon Focus EA6: Consigne de pièce (0-10Kohm) EA5: Température de zone EA4: température d'eau froide (option) SA3: Valve de chauffage modulante EA3: Température de l'air alimenté... -
Page 24: Pl-C1050-Fcu (Régulateur De Ventilo-Convecteur 2-Tuyaux)
PL-C1050-FCU (Régulateur de ventilo-convecteur 2-tuyaux) Port INT: Communication entrante RS485 provenant d'une sonde numérique -OU- d'un ordinateur avec le logiciel Prolon Focus 24VAC Alimentation vers une sonde numérique (24 VAC) Port NET: Communication entrante Modbus RS485 ED: Alarme / Preuve de ventilation EA3: Température de l'air alimenté... -
Page 25: Pl-C1050-Fcu (Régulateur De Ventilo-Convecteur 4-Tuyaux)
Aucune partie de ce document ne peut être photocopiée ou reproduite par quelque moyen que ce soit, ou traduite dans une autre langue sans le consentement écrit préalable de Prolon. Toutes les spécifications sont nominales et peuvent changer à mesure que des améliorations de conception sont introduites.
