Identification des entrées et sorties
Toutes les entrées et sorties du PL-C1050-WLC sont câblées sur des borniers modulaires de type enfichable. Ceux-ci faci-
litent les connexions et les rendent plus sécuritaires.
+
INT
-
24VAC
COM
A
NET
B
DI
UI3
COM
UI2
UI1
AO
DO4
DO3
DO2
DO1
REV. 7.3.1 / PL-HRDW-WLC-C1050-C/F-FR

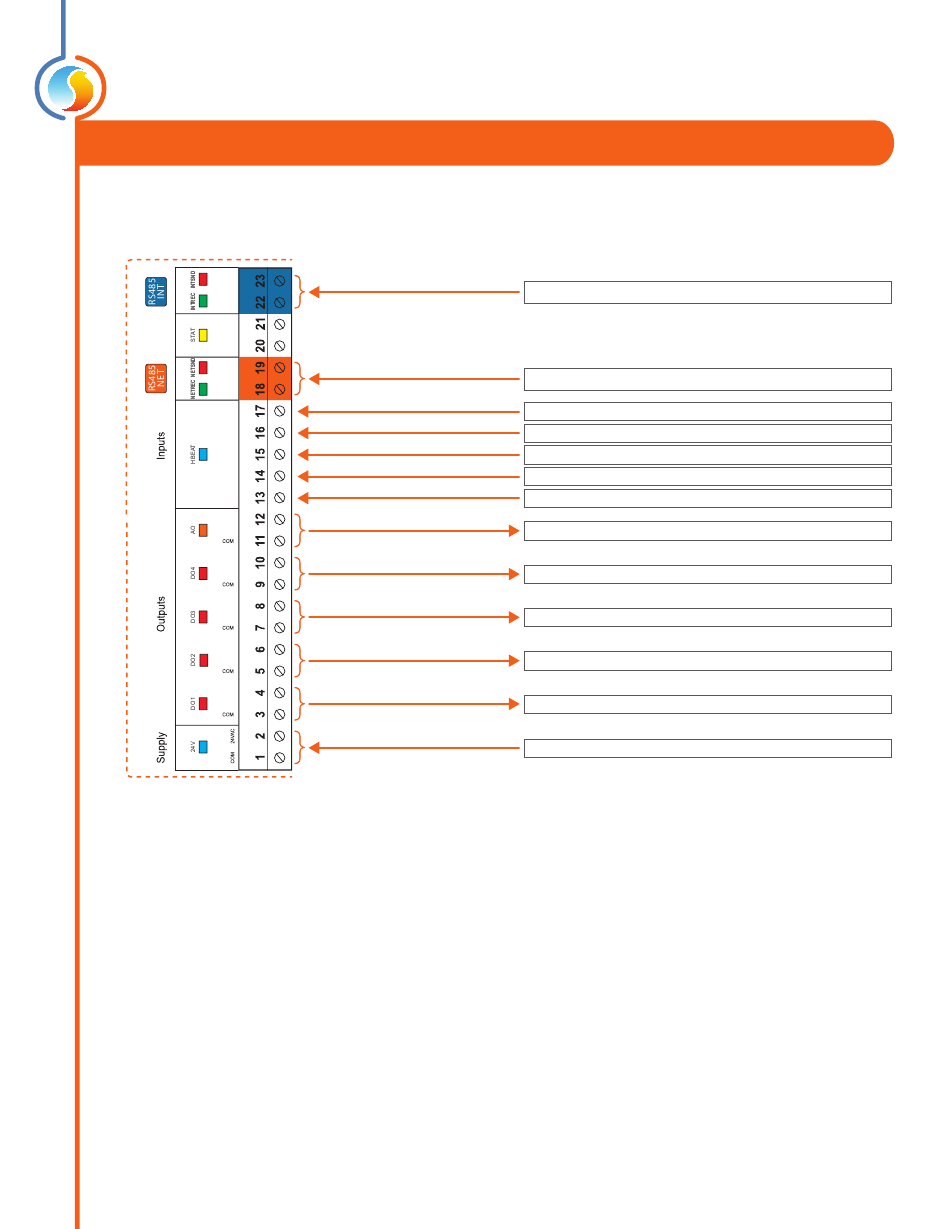

Figure 4 - Identification des entrées et sorties
Port INT: Communication réseau RS485 entrante (Modbus)
Port NET: Communication réseau RS485 entrante (Modbus)
Entrée digitale auxiliaire
Sonde de température d'eau d'alimentation (thermistance 10K)
Neutre pour toutes les entrées
Sonde de température d'eau de retour (thermistance 10K)
Sonde de température auxiliaire (thermistance 10K)
Sortie 5 - Tour d'eau d'étape 2 (analogique 0-10 VDC)
Sortie 4 - Tour d'eau d'étape 1 (digitale - ON/OFF)
Sortie 3 - Pompe de gicleur (digitale - ON/OFF)
Sortie 2 - Valve / Volet / Action refr. (digitale - ON/OFF)
Sortie 1 - Chaudière (digitale - ON/OFF)
Source d'alimentation du régulateur (24 VAC)
