Configuration des sorties 3 et 4

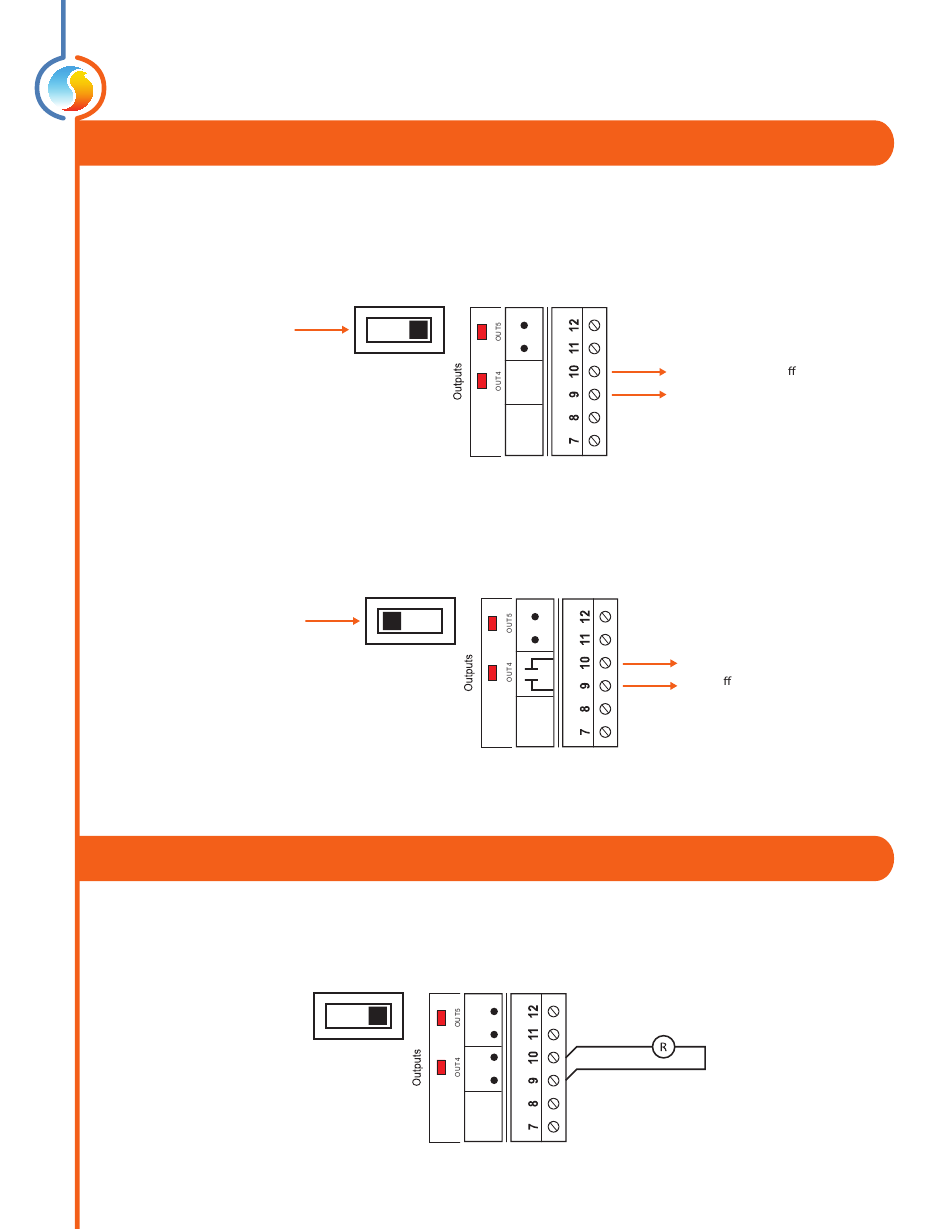

Les sorties digitales triac sont configurables (SOURCE/ SINK) via un interrupteur situé sur la carte. Il suffit de
déplacer l'interrupteur pour obtenir soit une sortie active SOURCE (1) ou une sortie passive SINK (2).
1) Position de l'interrupteur pour obtenir une sortie active (SOURCE) :
Interrupteur
pour sortie 4
2) Position de l'interrupteur pour obtenir une sortie passive (SINK) :
Interrupteur
pour sortie 4

Raccordement des sorties triac 3 et 4

Deux types de configurations sont possibles:
1) Sortie active (SOURCE). Le C1000 alimente activement la charge.
REV. 7.1.0 / PL-HRDW-HU-C1000-C/F-FR
24VAC
COM

Figure 10 - Sortie en mode SOURCE

Figure 11 - Sortie en mode SINK

24V
COM
Figure 12 - Raccordement des sorties actives 3 et 4
Sortie 24VAC (On/O )
Commun sortie 4
Contact sec (isolé)
(On/O )
Charge externe
