12.12. EXTRACTION DE L'INTERFACE UTILISATEUR

Attention
Pour enlever l'interface utilisateur, il faut extraire préalablement le Groupe de distribution (chap. 12.11).
A
B
Rel. 1.00 / Mars 2019
13

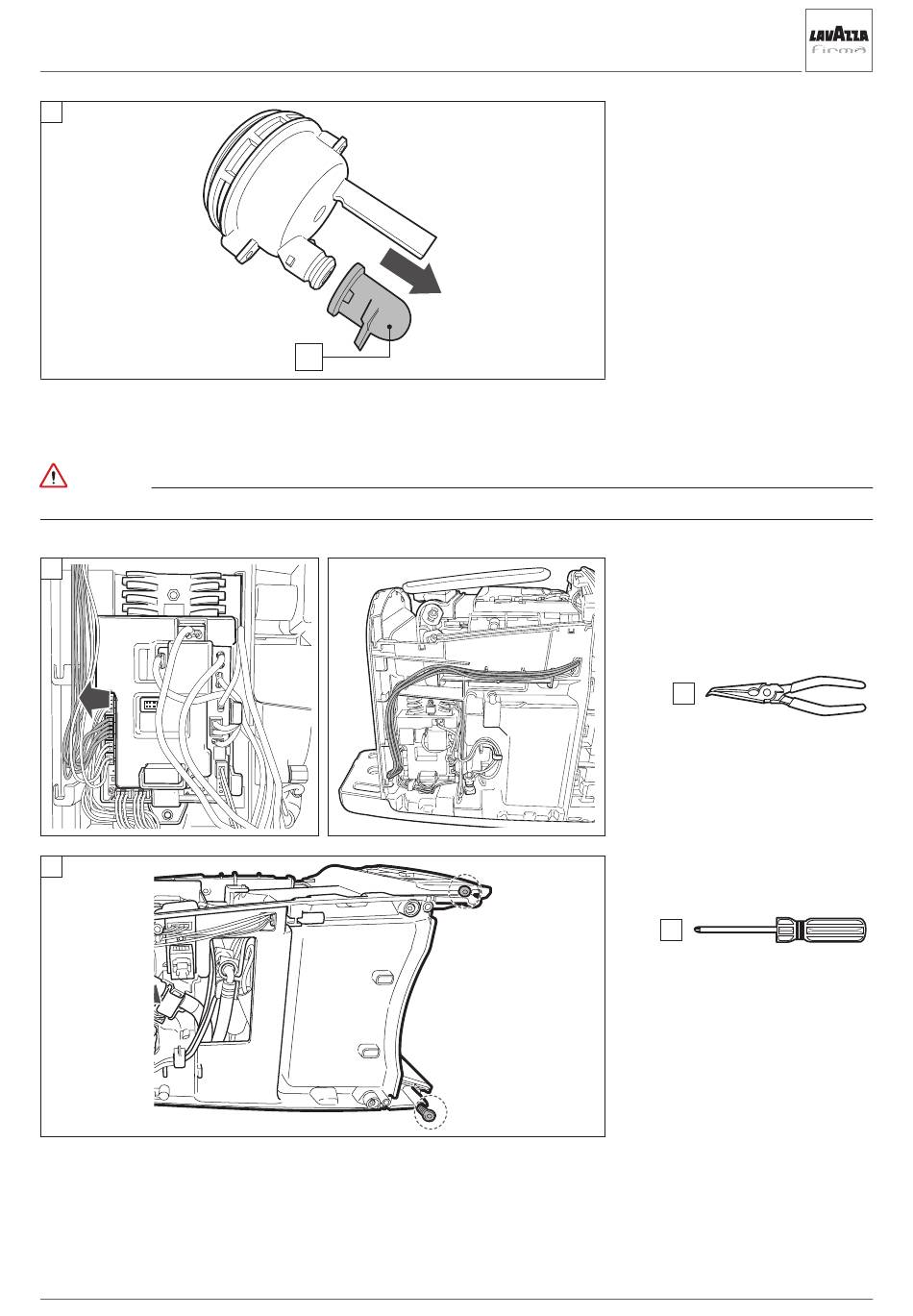

Figure Q: extraire le joint de sortie
café (13) pour le nettoyer ou éven-
tuellement le remplacer.
Figure A: déconnecter
connexion électrique indiquée par
la CARTE CPU et ôter les câbles
des liens spécifiques en faisant at-
tention à ne pas les endommager.
