Manuel d'entretien pour l'assistance technique
12.11.1. DÉMONTAGE DU GROUPE DE DISTRIBUTION
A
B
C
Rel. 1.00 / Mars 2019
1
3
2
4

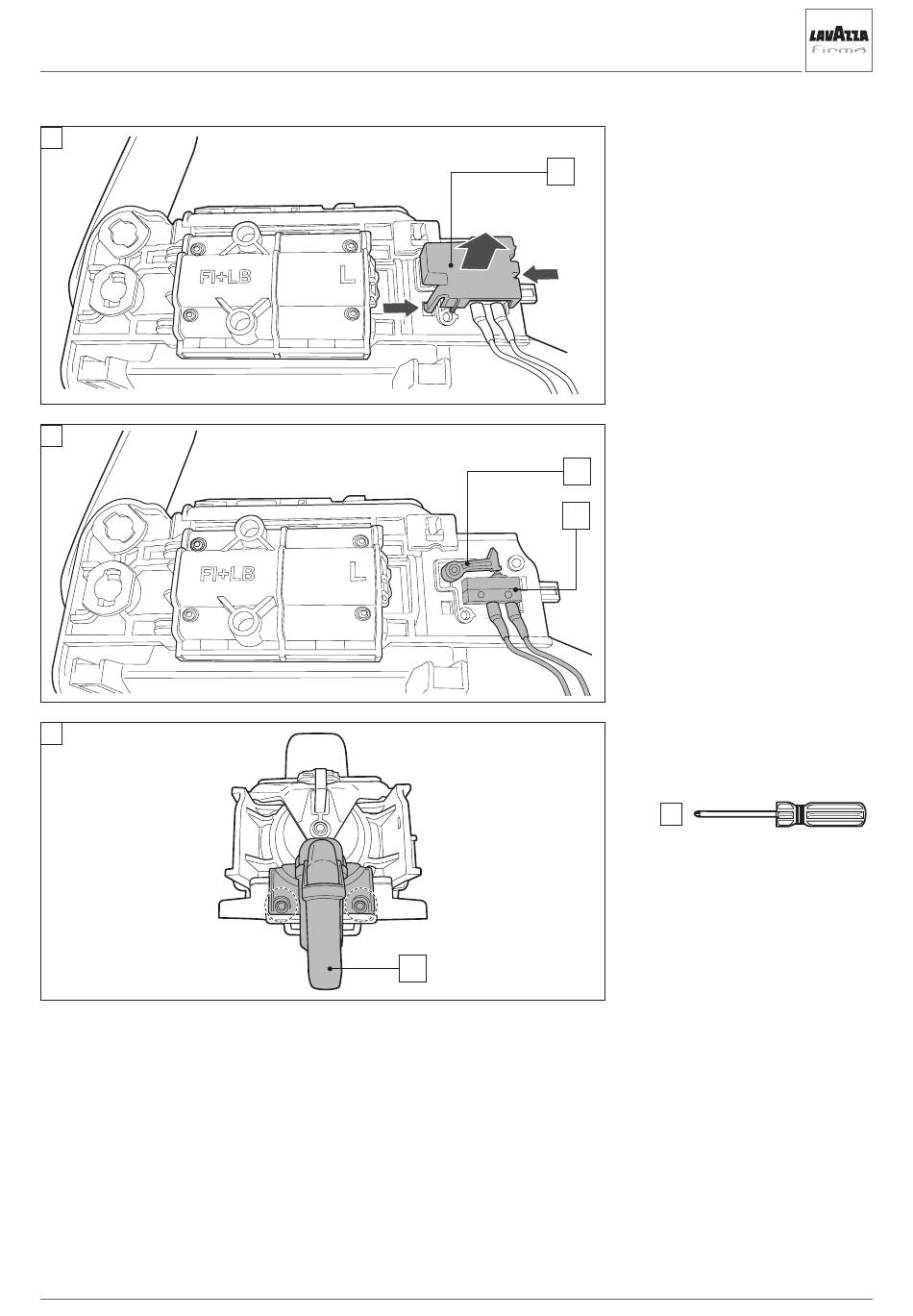

Figure A: avec le levier de char-
gement des capsules soulevé,
faire levier sur les deux ailettes
de fixation présentes sur le côté
gauche (L) du Groupe et extraire
la couverture du minirupteur (1).
Figure B: Ôter le minirupteur (2)
et l'actionneur (3).
Figure C: dévisser les deux vis
mises en évidence et extraire le
bec distributeur (4).
B
29
