15. ce symbole indique les modes de couplage du canal 1, où le symbole " ~ " indique une tension alternative,
le symbole " - " indique une tension continue.
Cette valeur indique l'échelle verticale de la tension verticale du canal 1.
Le pointeur bleu indique la ligne de base de la courbe dans le canal 2, c'est-à-dire sa position zéro. Si
ce pointeur est absent, le canal n'a pas été ouvert.
18.
demande de fonctionnement OPTION : il existe différentes demandes de fonctionnement pour les
étapes de fonctionnement OPTION respectives.
Le pointeur rouge indique la ligne de base de la courbe dans le canal 1, c'est-à-dire sa position zéro. Si
19.
ce pointeur est absent, le canal n'a pas été ouvert.
Plage d'affichage de la courbe. La courbe rouge représente le canal 1, la courbe bleue le canal 2.
20.
5.3 Description du menu
L'exemple de l'illustration suivante montre comment sélectionner une fonction dans le menu.
Appuyez sur le bouton MENU pour afficher le menu des fonctions à droite et les options de réglage
correspondantes au bas de l'écran. Appuyez à nouveau sur MENU pour masquer à nouveau le menu des
fonctions.
Appuyez sur le bouton MENU ▲ ou MENU ▼ pour sélectionner les différents menus de fonctions.
Sélectionnez l'une des touches F1 à F5 pour modifier le réglage de la fonction.
Voir l'illustration ci-dessous :
5.4 Réglage manuel du système vertical et horizontal, ainsi que de la position de la détente
Touche de réglage multiple OPTION pour régler la position de déclenchement verticale, la base de temps
principale et la position horizontale (position de déclenchement horizontale) pour le déclenchement sur front
et le déclenchement vidéo ou le déclenchement de la position verticale pour la base de temps horizontale et
le déclenchement de la position verticale et de la position horizontale pour le déclenchement alternatif.
L'exemple suivant montre comment utiliser la touche OPTION pour un paramètre.

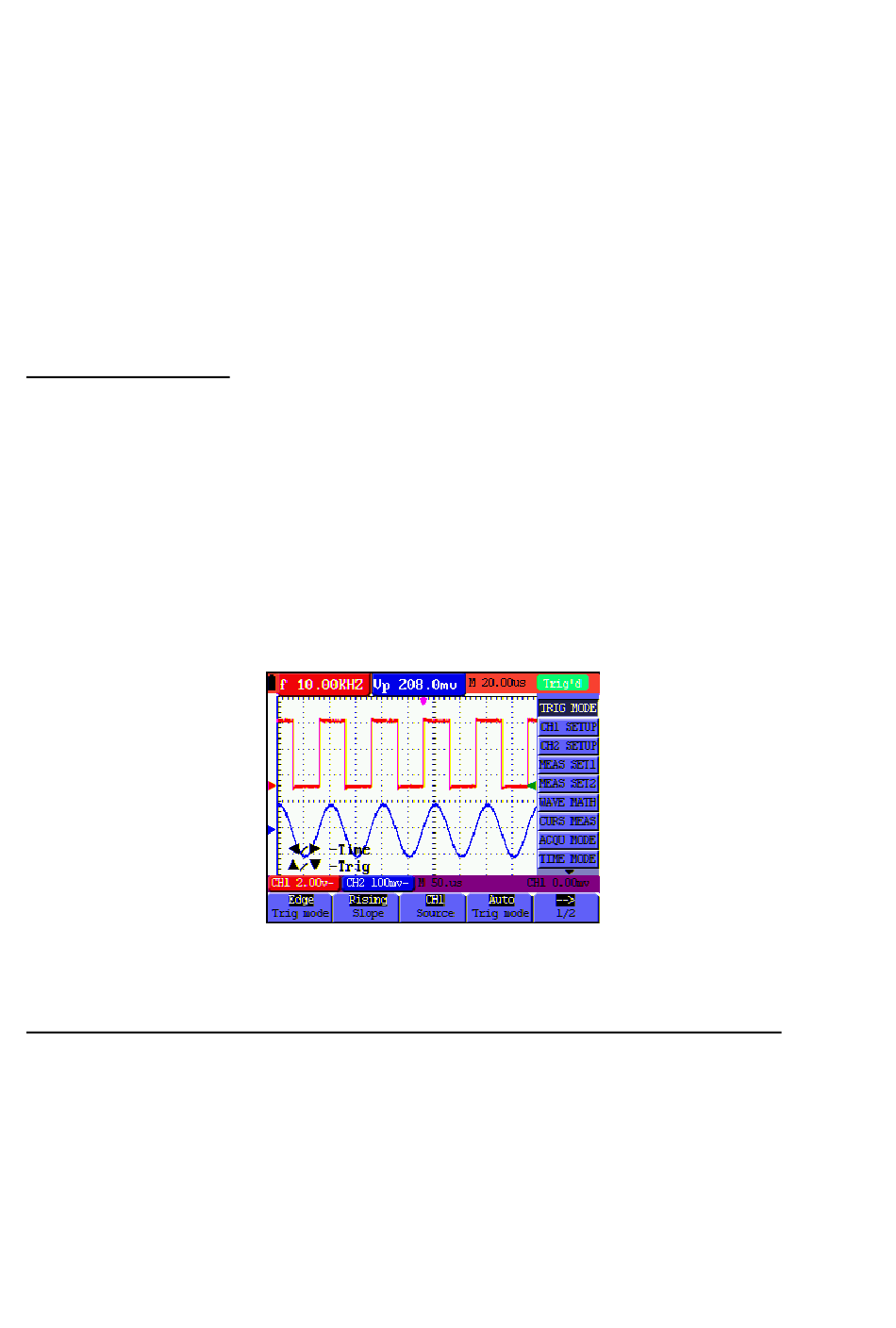

Figure 5 : la barre de menu
10
