6.3 Mesures du courant
ATTENTION !
La pince transformateur est conçue pour les mesures de courant avec une différence de tension
maximale de 1000 V AC/DC entre le conducteur à mesurer et le potentiel de la terre. Les mesures de
courant sur des conducteurs présentant une différence de tension plus élevée par rapport à la terre
peuvent endommager la pince de mesure, le circuit de mesure et/ou blesser l'opérateur.
Avant d'ouvrir la pince pour accepter le conducteur à mesurer, déconnectez tous les fils de test des
entrées de la pince-mètre.
La pince du transformateur est protégée contre les surcharges jusqu'à un maximum de 1000 V AC/DC.
Ne pas mesurer des courants inconnus ! Ne dépassez en aucun cas le courant de mesure maximal
autorisé !
En fonction de la fonction de mesure souhaitée, procédez comme indiqué :
6.3.1 Mesure avec la pince du transformateur :
1. Placez le sélecteur de fonction/gamme en position 60A / 600A ou 1000A AC/DC.
2. Ouvrez la pince avec l'ouvre-pince et prenez le conducteur à mesurer dans la pince. Fermez la
pince en relâchant l'ouvre-pince et assurez-vous que la pince se ferme.
complètement.
Remarque :
3. Sélectionnez la fonction de mesure souhaitée (AC/DC) à l'aide du bouton MODE.
4. Lire la valeur mesurée sur l'écran LCD de la pince de mesure. Pour obtenir des résultats de
mesure précis, assurez-vous que le conducteur est centré dans la pince et que la plage de
mesure appropriée est sélectionnée.
5. Une fois la mesure terminée, ouvrez la pince et retirez-la du conducteur.
6. REL (ZERO) : La fonction REL supprime les valeurs de décalage et améliore la précision des
mesures en courant continu.
Effectuez un réglage du zéro en sélectionnant la gamme 60A/600A/1000A DC à l'aide du
sélecteur de fonction et, sans conducteur dans la pince, appuyez sur le bouton REL.
L'écran affiche zéro. La valeur de décalage est maintenant stockée et supprimée de toutes les
mesures.
Effectuez maintenant votre mesure actuelle comme décrit aux points 1 à 5.

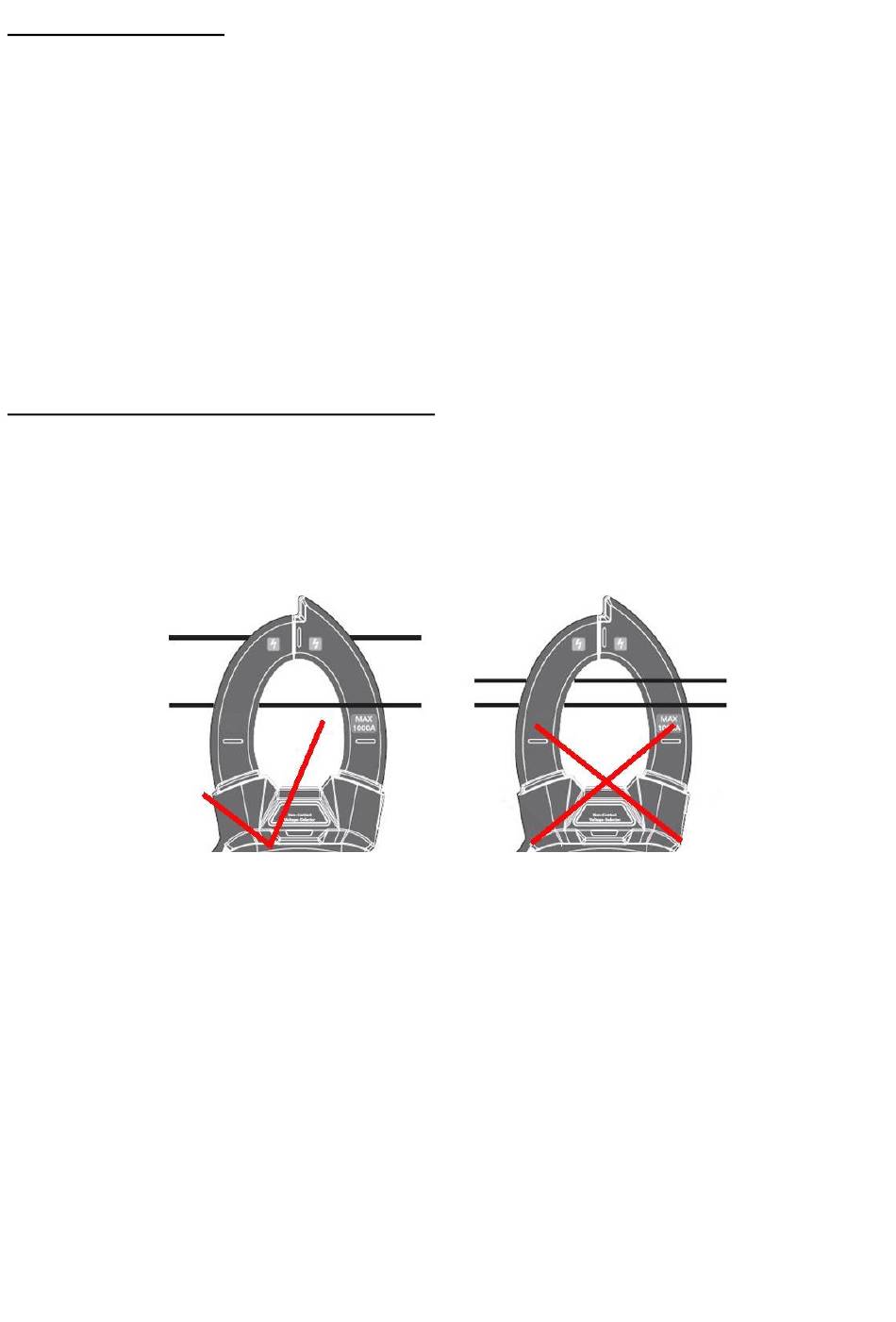

ne serrez que les conducteurs sous tension (L1 ou N).
15
se
ferme
