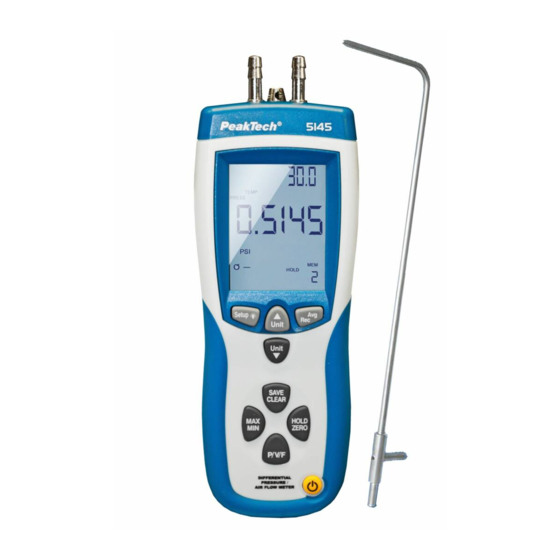

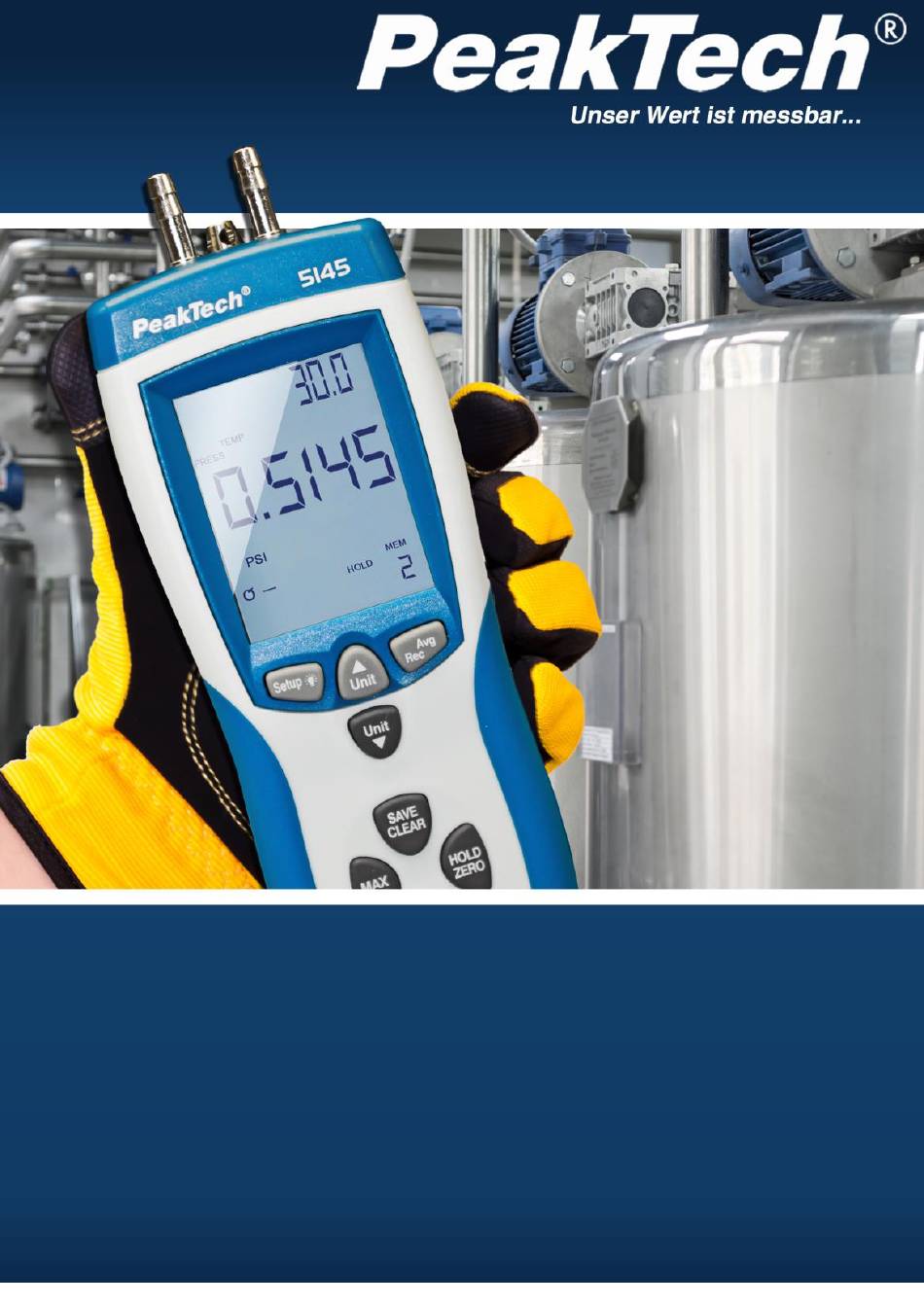

- Page 1 PeakTech 5145 ® Manuel d'utilisation Différence de pression professionnelle & Débitmètre d'air...
- Page 2 1. instructions de sécurité Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2011/65/EU (RoHS). Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des surtensions ou des courts-circuits, il est indispensable de respecter les consignes de sécurité...
- Page 3 2. les propriétés Grand écran LCD avec rétro-éclairage. La minuterie relative à MAX, MIN et AVG fournit une référence temporelle pour la mesure. La mesure de la pression, de la vitesse ou du volume de l'air permet de régler le point zéro. Affichage simultané...
- Page 4 3. les commandes et les connexions de l'appareil 1. Entrée de mesure de la pression (+) 2. Entrée de mesure de la pression de référence (-) 3. Affichage LCD...
- Page 5 4. Appuyez pour changer les unités de température. En mode configuration, appuyez sur Appuyez sur pour faire défiler jusqu'à l'option de réglage que vous souhaitez modifier, ou appuyez sur pour augmenter la valeur de réglage affichée. En mode Rappel, appuyez sur pour modifier le pour sélectionner le numéro de la valeur mesurée souhaité...
- Page 6 14. Appuyez sur le bouton pendant 2 secondes pour passer en mode de rappel. En mode Rappel, appuyez sur pour calculer les relevés. En mode de configuration, appuyez sur la touche pour accéder à une option de réglage. Appuyez sur pour enregistrer le réglage affiché.
- Page 7 Affichage du temps de fonctionnement (minutes : secondes ou heures : minutes) Affichage des modes pression d'air, vitesse d'air, volume d'air ou température Affichage principal. Unités de vitesse de l'air. Unités de pression d'air. Affichage de la communication entre le compteur et le PC. Affichage du mode d'arrêt automatique.
- Page 8 5. modifier les options de réglage Utilisez le mode de configuration pour sélectionner la forme du canal et régler les paramètres du canal, le mode veille, les paramètres du menu du mode Max/Min/Avg et l'effacement de la mémoire. Le lecteur enregistre ces réglages dans sa mémoire.
- Page 9 5.2.Modifier une option de réglage 1. Utilisez les boutons et pour défiler jusqu'à l'option que vous souhaitez modifier. 2. Appuyez sur pour indiquer que vous souhaitez modifier ce paramètre. 3. Appuyez sur ou jusqu'à ce que le réglage souhaité apparaisse à l'écran. 4.
- Page 10 5.4 Réglage de la forme et des paramètres du canal Le lecteur doit être en mode de paramétrage. L'écran affiche la valeur de la dernière forme et taille de canal saisie. Si le canal à mesurer diffère du canal mémorisé, trouvez le type de canal correct pour la mesure (rectangulaire ou circulaire).
- Page 11 5.6 Réglage des paramètres 1. S'il s'agit d'un canal rectangulaire, la hauteur du canal et "H=" sont affichés en premier sur l'écran principal. 2. Appuyez sur la touche ou pour sélectionner le point décimal. 3. Appuyez sur pour modifier la position du chiffre clignotant et appuyez sur ou pour régler le chiffre clignotant de 0 à...
- Page 12 5.7 Arrêt automatique Le compteur se met en mode veille (par défaut). Cela signifie que le compteur s'éteint automatiquement après 20 minutes d'inactivité. Lorsque le lecteur est en mode réglage, l'écran affiche SETUP. Faites défiler jusqu'à l'affichage " SLP " à l'aide des touches et .
- Page 13 “1”. Affiche la valeur de la pression et de la vitesse de l'air. “2”. Affiche la valeur de la vitesse et du volume d'air. “3”. Affiche les valeurs de pression d'air, de vitesse d'air et de volume d'air. Appuyez sur pour enregistrer le nouveau paramètre.
- Page 14 4. Appuyez sur la touche ou jusqu'à ce que l'écran affiche "YES". Appuyez ensuite sur pour effacer la mémoire. 7. mode de mesure 7.1 Mesure de la pression atmosphérique Le nombre affiché sur l'écran principal est la valeur de la pression barométrique. L'unité mesure la pression manométrique/différentielle dans la gamme de 5000Pa et offre 5 unités de mesure sélectionnables : PSI, mbar, Pa, inH2O, mmH2O.
- Page 15 P/V/F 3. Appuyez sur la touche pendant 2 secondes pour mettre l'affichage à zéro, en laissant le bouton L'extrémité du tuyau reste ouverte aux conditions ambiantes. 4. Placez le tuyau d'entrée dans une zone différente de celle du compteur. 5. Le compteur affiche la pression différentielle de la zone d'entrée par rapport à la zone de référence.
- Page 16 Avec le tuyau ouvert aux conditions ambiantes, appuyez sur le bouton pendant 2 secondes pour mettre l'affichage à zéro. Débit/volume d'air P/V/F Connexion du tube de Pitot 3. Lors de la mesure, l'extrémité du tube de Pitot doit pointer dans la direction de l'air entrant. (voir la figure ci-dessus).
- Page 17 7.4 Affichage de la température La température ambiante est indiquée comme référence dans l'affichage secondaire. Les relevés de température peuvent être affichés en °C ou en °F. Utilisez le bouton pour sélectionner l'unité °C ou °F. 7.5 Maintien des valeurs mesurées affichées Appuyez sur la touche pour maintenir les valeurs affichées à...
- Page 18 1. Pendant une mesure, appuyez sur le bouton pour enregistrer la lecture. Le compteur peut mémoriser jusqu'à 99 lectures dans chacun de ses trois modes. 2. Lorsque la mémoire est pleine (99 lectures ont été enregistrées), aucune autre lecture ne peut être enregistrée.
- Page 19 3. Appuyez sur pour supprimer la lecture souhaitée. Notez que le Réduction du nombre de valeurs mesurées affichées. 4. Appuyez sur le bouton (RECALL) pendant 2 secondes pour quitter le mode de rappel. Lisez la section sur l'effacement de la mémoire ("Modification des options de réglage."). 8.
- Page 20 Temps de réponse 0,5 sec. typique Affichage du dépassement Sous-gamme Unité de mesure Zone Résolution 0.7252 0.0001 mbar 50.00 0.01 enH2O 20.07 0.01 mmH2O 509.8 5000 1psi*27.68=inH2O 1psi*68.947=mbar 1psi*703.072=1*mmH2O 1psi*6894.6=Pa FSO : Full Scale Output (différence du signal entre le zéro et le point final de la gamme de mesure)
- Page 21 8.3. spécifications de la vitesse de l'air Vitesse de l'air Zone Résolution Précision ±2,5% de l'E.M. à 1.00-80.00 0.01 10,00 m/s (mètres par seconde) ft/min 200-15733 (pieds par minute) km/h 3.6-288.0 (Kilomètres par heure) La précision dépend de la vitesse et du diamètre du tuyau 2.24-178.66 0.01...
- Page 22 8.5. température des spécifications Zone Résolution Précision °C 0 à 50,0 °C ±1.0 °C °F 32,0 à 122,0 °F ±2.0 °F 9. codes d'erreur Un message d'erreur s'affiche à l'écran si le compteur a échoué à un test de diagnostic interne. Dans ce cas, toutes les clés sont verrouillées.
- Page 23 Nous confirmons par la présente que tous les appareils répondent aux spécifications indiquées dans notre documentation et sont livrés étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. PeakTech® 08/2021 Th/Ho. /Mi. /Ehr. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49 (0) 4102 97398-80 +49 (0) 4102 97398-99 info@peaktech.de www.peaktech.de...
