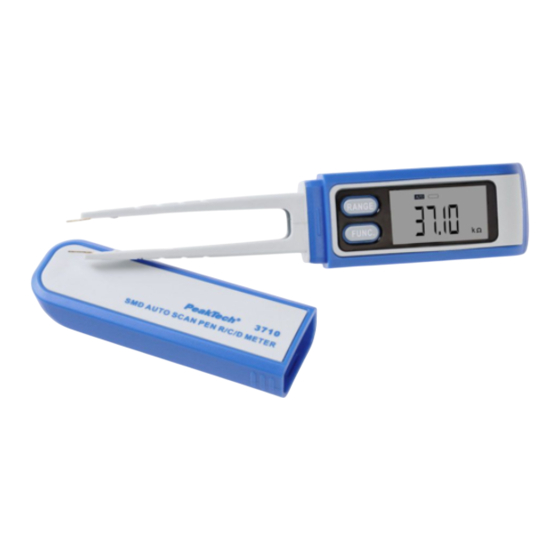

PeakTech 3710 Mode D'emploi
  1. Manuels
  2. Marques
  3. PeakTech Manuels
  4. Appareils de mesure
  5. 3710
  6. Mode d'emploi
PeakTech 3710 Mode D'emploi

PeakTech 3710 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
PeakTech
®
3710
Bedienungsanleitung
R/C-Stiftmessgerät für SMD

Publicité

Table des Matières
loading

Manuels Connexes pour PeakTech 3710

Sommaire des Matières pour PeakTech 3710

  • Page 1 PeakTech ® 3710 Bedienungsanleitung R/C-Stiftmessgerät für SMD...

  • Page 2: Sicherheitshinweise

    1. SICHERHEITSHINWEISE Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompati- bilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
  • Page 3 Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung abkoppeln. Widerstandsmessungen keine Spannungen anlegen! Gerät vor Inbetriebnahme auf eventuelle Schäden überprüfen. Im Zweifelsfalle keine Messungen vornehmen. Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer Isoliermatte durchführen.
  • Page 4 Öffnen des Gerätes und Wartungs – und Reparaturarbeiten dürfen qualifizierten Service-Technikern durchgeführt werden. Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung Bedienelemente vermeiden. Keine technischen Veränderungen Gerät vornehmen. Messgeräte gehören nicht Kinderhände - Reinigung des Gerätes: Gerät nur mit einem feuchten, fusselfreien Tuch reinigen.

  • Page 5: Allgemeine Hinweise

    1.1. Am Gerät befindliche Warnhinweise 1.1. Am Gerät befindliche Warnhinweise und Symbole: Die in diesem Handbuch und auf dem Messgerät Die in diesem Handbuch und auf dem Messgerät verwendeten Symbole sind: Achtung: Konsultieren Sie das Konsultieren Sie das Benutzerhandbuch. Die unsach Benutzerhandbuch.
  • Page 6 max. zulässige Spannung zwischen Eingängen und Erde 50V DC / 36V AC eff Bereichswahl automatisch oder manuell Abtastrate / Messfolge: 3 S/s für digitale Daten Überlastanzeige „OL“ erscheint Batteriezustandsanzeige „Batteriesymbol“ erscheint in der Anzeige Betriebstemperatur 0 ... +40° C (<80% Luftfeuchtigkeit) <...
  • Page 7 2.3 Widerstand Bereich Auflösung Genauigkeit 600 Ω 0,1 Ω 1 Ω 6kΩ ±(1,2% v.M. + 2 dgt.) 60kΩ 10 Ω 600kΩ 100 Ω 6MΩ 1kΩ ±(2% v.M. 60MΩ 10kΩ + 5 dgt.) Überlastschutz: 250 V DC/AC 2.4 Kapazität Bereich Auflösung Genauigkeit ±(5,0% v.M.

  • Page 8: Beschreibung

    2.5 Diodenprüfung Bereich Beschreibung Prüfbedingung Display- Teststrom ablesung (DC): ungefähre ca. 1mA Durchlass- Sperrspan- spannung der nung (DC): Diode ca. 2,8V 2.6 Durchgangsprüfung Der Summer erzeugt einen 2kHz-Ton, wenn der Ablesewert weniger als 30Ω beträgt. 3. BESCHREIBUNG 3.1 Bedienelemente: 1. Kathode 2.

  • Page 9: Lcd-Anzeige

    3.2 LCD-Anzeige 3.3 Funktionstaste ---- Funktionsauswahl Wenn Sie diese Taste länger als 1 Sekunde drücken, schaltet sich das Messgerät ein und wechselt in den automatischen Ablesemodus (AutoScan). Wenn Sie diese Taste weniger als 1 Sekunde drücken, können gewünschte Messfunktion auswählen. Wenn Sie diese Taste länger als 2 Sekunden drücken, schaltet sich das Gerät wieder aus.
  • Page 10 3.5 Messspezifikationen * Genauigkeit: ±(% Ablesewert + Anzahl an Genauigkeit: ±(% Ablesewert + Anzahl an Ziffern) bei 18° C bis 8° C (64° F bis 82° F) mit Ziffern) bei 18° C bis 8° C (64° F bis 82° F) mit relativer Feuchtigkeit von bis zu 80%.
  • Page 11 4.2 Widerstandsmessung Vermeidung Vermeidung Stromschlag oder Schäden an Stromschlag oder Schäden an dem Gerät vor dem Messen dem Gerät vor dem Messen Widerstandes Widerstandes Stromkreis trennen und alle Stromkreis trennen und alle Hochspannungskonden Hochspannungskonden- satoren entladen. entladen. * Drücken Sie die Funktions- -Taste und wählen Sie die entsprechende Funktion Sie die entsprechende Funktion...
  • Page 12 4.3 Kapazitätsmessung Vermeidung Vermeidung Stromschlag oder Schäden an Stromschlag oder Schäden an dem Gerät, vor dem Messen vor dem Messen der Kapazität, den Stromkreis der Kapazität, den Stromkreis trennen trennen alle alle Hoch Hoch- spannungskondensatoren spannungskondensatoren entladen. * Drücken Sie die Funktions Drücken Sie die Funktions-Taste und wählen Sie die entsprechende Funktion Sie die entsprechende Funktion...
  • Page 13 4.4 Diodenmessung Zur Vermeidung Zur Vermeidung von Strom von Strom- schlag oder Schäden an dem schlag oder Schäden an dem Gerät Gerät Prüfen Prüfen Dioden den Stromkreis trennen Dioden den Stromkreis trennen alle alle Hochspannungs Hochspannungs- kondensatoren entladen. kondensatoren entladen. Drücken Drücken Funktions...

  • Page 14: Austausch Der Batterie

    * weniger als 30Ω), ertönt der integrierte Ω), ertönt der integrierte Summer. AUTOMATISCHE ABSCHAL AUTOMATISCHE ABSCHALTUNG * Zur Verlängerung der Lebensdauer der Zur Verlängerung der Lebensdauer der Batterie Batterie Instrument Instrument einer einer automatischen Abschaltefunktion Abschaltefunktion aus- gerüstet. Wenn 10 Minuten lang keine Tasten gerüstet.
  • Page 15 Gehen Sie wie folgt vor: * Wenn Batteriespannung unter ordnungsgemäßen Arbeitsbereich fällt, erscheint das -Symbol im Display und die Batterie muss ausgetauscht werden. * Schieben Sie zum Öffnen des Batteriefachs die Batteriefachabdeckung mit leichtem Druck in Pfeilrichtung. * Ersetzen Sie die Batterie durch zwei neue 1,5V-Batterien (AG13).
  • Page 16 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, Betrieb Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
  • Page 17 Letzter Stand bei Drucklegung. Technische Änderungen Gerätes, welche Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen ® 10/2015/th PeakTech -16-...
  • Page 18 PeakTech ® 3710 Operation manual Pen Meter for SMD...

  • Page 19: Safety Precautions

    1. SAFETY PRECAUTIONS This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), following...
  • Page 20 Never touch the tips of the test leads or probe. Comply with the warning labels and other info on the equipment. The measurement instrument is not to be to operated unattended. Always start with the highest measuring range when measuring unknown values. Do not subject the equipment to direct sunlight or extreme temperatures, humidity or dampness.
  • Page 21 Cleaning the cabinet Clean only with a damp, soft cloth and a Clean only with a damp, soft cloth and a commercially available mild household cleanser. commercially available mild household cleanser. Ensure that no water gets inside the equipment Ensure that no water gets inside the equipment to prevent possible shorts and damage to the to prevent possible shorts and damage to the equipment.

  • Page 22: General Instructions

    1.2 General Instructions This auto scan pen-type SMD-multimeter could fast precise measure small chip components. To get the best service from this meter, please read this user's manual carefully and observe the detailed safety precautions strictly. 2. TECHNICAL SPECIFICATIONS 2.1 General specifications Display 3 5/6 digit, 12 mm LCD display with function annunciators, max.
  • Page 23 Auto Power Off after 10 minutes Power supply 2x 1,5V buttom cells (AG-13) Operating temperature: 0~40 C, (<80% RH); < 2000 m Storage temperature: -10~60 C, (<70% RH, battery C, (<70% RH, battery removed) Dimensions: 183(L) x 35(W) x 20(H) mm Weight: 65g.
  • Page 24 2.3 Resistance Range Resolution Accuracy 600 Ω 0.1 Ω 6 kΩ 1 Ω ±(1.2% of rdg 60 kΩ 10 Ω +2digits) 600 kΩ 100 Ω 6 MΩ 1 kΩ 60 MΩ 10 kΩ ±(2% of rdg +5digits) -23-...
  • Page 25 2.4 Capacitance Range Resolution Accuracy ±(5.0% of rdg +5 digits) 60nF 10pF ±(3.0% of rdg 600nF 100pF +3 digits) 6µF 60µF 10nF 600µF 100nF ±(5.0% of rdg +3 digits) 60mF 10uF Keep two pins of the capacitance in short before measuring -24-...

  • Page 26: Diodetest

    2.5 Diode Test Range description Test Condition Display read Forward DC approx. Current: forward approx. voltage of diode Reversed DC Voltage: approx. 2.8V 2.6 Continuity check The buzzer generates 2kHZ beep whenever the reading is less than 30Ω. 3. DESCRIPTION 3.1 Instrument Familiarization 1.

  • Page 27: Lcd Display

    3.2 LCD Display 3.3 FUNC. key----Function key Press this key longer than 1 second, the meter will turn on and enter auto scan mode. Press this key less than 1 second could select the target measurement function. Press this key longer than 2 seconds, the meter will enter sleep mode.
  • Page 28 Caution when working with Caution when working with voltages above 50V DC or voltages above 50V DC or 36V AC rms. 4. OPERATING INSTRUCTION 4. OPERATING INSTRUCTION 4.1 Auto scan measurement mode 4.1 Auto scan measurement mode Pressing this key longer than 1 second, the Pressing this key longer than 1 second, the meter will turn on and enter auto scan meter will turn on and enter auto scan...

  • Page 29: Capacitance Measurement

    NOTE: When this mode the RANGE key is available, When this mode the RANGE key is available, when the input is not connected, i.e. at open when the input is not connected, i.e. at open circuit, the figure "OL" will be displayed for the circuit, the figure "OL"...

  • Page 30: Auto Power Off (Apo)

    Press FUNC. Key and select the function at mode. Connect the + pin to the anode, the - pin to the cathode of the diode under testing. The meter will show the approx. forward voltage of the diode. If the lead connection is reversed, only figure "OL"...

  • Page 31: Battery Replacement

    6.2 Battery replacement Before replacing the battery, Before replacing the battery, disconnect test probes from disconnect test probes from any circuit under test, turn the any circuit under test, turn the meter off and remove test meter off and remove test probes from the input terminals.
  • Page 32 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following:...
  • Page 33 Technical changings which are in the interest of progress reserved. e herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® 10/2015/th PeakTech -32-...
  • Page 34 PeakTech ® 3710 Mode d´emploi Appareil de mesure crayon pour SMD...

  • Page 35: Indications De Securite

    1. INDICATIONS DE SECURITE appareil répond directives 2004/108/CE (compatibilité électromagétique) et 2006/95/CE (basse tension) conformément à la modification 2004/22/CE (sigle CE). Degré de pollution 2. Pour un fonctionnement en toute sécurité de l’appareil et pour éviter de graves blessures liées aux claquages de courant ou de tension ou des courts-circuits, les indications de sécurité...
  • Page 36 Ne pas laisser l’appareil sans surveillance. N’appliquer aucune tension lors mesures de résistances! Vérifier dommages éventuels l’appareil. En cas de doute, n’entreprendre aucune mesure. Effectuer les travaux de mesure uniquement avec des vêtements secs et de préférence avec des gants en caoutchouc ou sur une natte en caoutchouc .
  • Page 37 L’ouverture de l’appareil et les travaux d’entretien et de réparation doivent être effectués uniquement par des techniciens SAV qualifiés. Ne pas poser l’appareil face avant sur l’établi ou la surface de travail pour éviter d’endommager les éléments de commande. N’entreprendre aucune modification technique sur l’appareil.

  • Page 38: Avertissement Et Symboles Sur L'appareil

    1.1. Avertissement et symboles sur l’appareil 1.1. Avertissement et symboles sur l’appareil Les symboles utilisés dans ce manuel et sur Les symboles utilisés dans ce manuel et sur l’appareil de mesure sont: Attention: Consultez le manuel Consultez le manuel d’utilisation. L’utilisation L’utilisation conforme...
  • Page 39 Tension maximale autorisée entre les entrées et la mise à la terre 50V DC / 36V AC eff Choix de la gamme Automatiquement ou manuellement Fréquence d’échantillonage: 3 S/s pour données numériques Affichage de surcharge “OL“ apparaît Affichage de l’état de la pile “Symbole batterie“...
  • Page 40 2.3 Résistance Gamme Résolution Précision: 0,1Ω 600 Ω 1Ω 6kΩ ±(1,2% v.M. + 2 dgt.) 60kΩ 10Ω 600kΩ 100Ω 6MΩ 1kΩ ±(2% v.M. 60MΩ 10kΩ + 5 dgt.) Protection contre la surcharge: 250 V DC/AC 2.4 Capacité Gamme Résolution Précision ±(5,0% v.M.

  • Page 41: Contrôle Des Diodes

    2.5 Contrôle des diodes Condition de Gamme Description contrôle Courant test Lecture écran (DC) : tension directe Environ 1mA approximative Tension de la diode inverse (DC) : Environ 2,8V 2.6 Contrôle de continuité Le vibreur sonore produit un son de 2kHz lorsque la valeur lue s’élève à...

  • Page 42: Affichage Lcd

    3.2 Affichage LCD 3.3 Touche de fonction – Choix de la fonction Si vous appuyez plus d’1 seconde sur cette touche, l’appareil de mesure se met en marche et passe en mode de lecture automatique (AutoScan). Si vous appuyer moins d’1 seconde sur cette touche, vous pouvez choisir la fonction de mesure souhaitée.

  • Page 43: Spécifications De Mesure

    3.5 Spécifications de mesure 3.5 Spécifications de mesure * Précision: ± (% valeur lue + nombre de Précision: ± (% valeur lue + nombre de chiffres) de 18° C à 8° C avec humidité relative chiffres) de 18° C à 8° C avec humidité relative jusqu’à...

  • Page 44: Mesure De La Résistance

    4.2 Mesure de la résistance Pour éviter une décharge Pour éviter une décharge électrique ou des dommages électrique ou des dommages sur l’appareil, couper avant de sur l’appareil, couper avant de mesurer la capacité le circuit mesurer la capacité le circuit électrique et décharger tous électrique et décharger tous les condensateurs à...

  • Page 45: Mesure De Capacité

    4.3 Mesure de capacité Pour éviter une décharge Pour éviter une décharge électrique ou des dommages électrique ou des dommages sur l’appareil, couper avant de sur l’appareil, couper avant de mesurer la capacité le circuit mesurer la capacité le circuit électrique et décharger tous électrique et décharger tous les condensateurs à...

  • Page 46: Mesure De Diodes

    4.4 Mesure de diodes Pour Pour éviter éviter décharge décharge électrique ou des dommages sur électrique ou des dommages sur l’appareil, l’appareil, couper couper avant avant contrôle le circuit électrique et contrôle le circuit électrique et décharger décharger tous tous condensateurs à...

  • Page 47: Arret Automatique

    ARRET AUTOMATIQUE ARRET AUTOMATIQUE Pour prolonger la durée de vie de la pile, Pour prolonger la durée de vie de la pile, l’instrument est équipé d’une fonction d'arrêt l’instrument est équipé d’une fonction d'arrêt automatique. Si aucune touche n’a été appuyée automatique.
  • Page 48 Indications légales obligatoires réglementation relative à l’élimination des piles et accumulateurs De nombreux appareils sont livrés avec des piles qui par exemple permettent de faire fonctionner des télécommandes. Il se peut également que des piles ou accumulateurs soient intégrés dans les appareils. En relation avec la vente de ces piles ou accumulateurs et conformément à...
  • Page 49 piles accumulateurs contiennent substances toxiques figure un symbole avec poubelle barrée, similaire au symbole ci- contre. Sous le symbole de la poubelle se trouve la désignation chimique de la substance toxique, par ex. « CD » pour cadmium, « Pb » pour plomb et «...
  • Page 50 Nous recommandons de calibrer à nouveau l’appareil après 1 an. ® 10/2015/th PeakTech PeakTech Prüf- und Messtechnik GmbH Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
