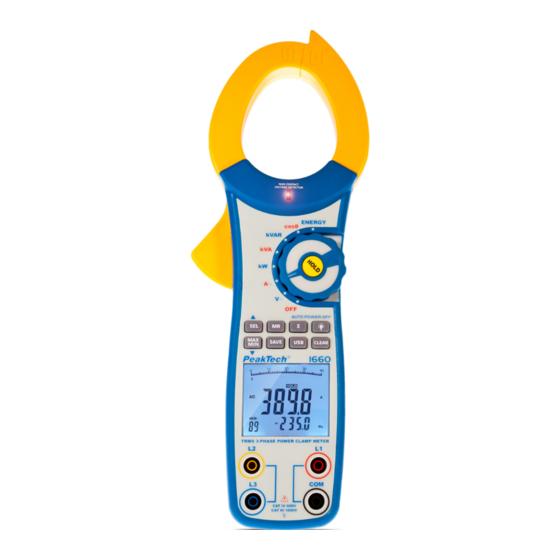

- Page 1 PeakTech® 1660 Pince ampèremétrique à courant triphasé avec Mesure de la puissance...
- Page 2 1. les consignes de sécurité pour l'utilisation de l'appareil Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS), Catégorie de surtension III 1000V ; degré de pollution 2. CAT I : Niveau de signal, télécommunications, équipement électronique avec de faibles surtensions transitoires.
- Page 3 ATTENTION ! Remarque sur l'utilisation des cordons de test de sécurité joints conformément à la norme CEI / EN 61010-031:2008 : Les mesures dans le domaine de la catégorie de surtension CAT I ou CAT II peuvent être effectuées avec des cordons de test sans capuchon de protection avec une sonde de test touchable et métallique d'une longueur maximale de 18 mm, tandis que pour les mesures dans le domaine de la catégorie de surtension CAT III ou CAT IV, seuls les cordons de test avec capuchon de protection attaché, imprimé...
- Page 4 4. spécifications 4.1 Valeurs d'entrée maximales autorisées Fonction valeur d'entrée max. Alimentation courant 750 kW alternatif Courant alternatif ACA 1000 Tension CA VAC 4.2 Tension CA (vraie RMS) Gamme Résoluti Impédanc fréquence Zone Précision e d'entrée 100 V 50 Hz ~ 400 V 0.1V ±...
- Page 5 4,8 Facteur de puissance (PF = W / VA) Résoluti Zone Précision Conditions de mesure min. Courant de mesure 0.3 ~ 1 10 A (capacitif ou ± 0.022 0.001 min. Tension de mesure inductif) 45 V 0.3 ~ 1 Courant de mesure < 10 (capacitif ou référence seulement A ou tension de mesure...
- Page 6 pince ouvreur pince transformateur pince transformateur 2 . pince ouvreur Touche SEL (sélection de la phase) Touche MR (valeur mesurée Touche MR (valeur mesurée ) 4. Touche SEL (sélection de la phase) MAX/MIN (fonction de maintien de la valeur récupération) 5 MAX/MIN (Maximum Mini- récupération) maximale-minimale)
- Page 7 Σ-key En appuyant sur ce bouton dans la fonction de mesure des kW, on additionne les trois phases. Mesurez la première phase, puis appuyez sur le bouton Σ, continuez avec la deuxième et la troisième phase de la même manière. Après avoir mesuré les trois phases, appuyez sur la touche Σ...
- Page 8 Avis : Les mesures de courant ne peuvent être effectuées qu'autour des conducteurs de phase porteurs de courant. Si le conducteur neutre se trouve également dans la pince de mesure, les effets s'annulent et il n'y a pas de résultat de mesure exploitable. 1.
- Page 9 Après avoir mesuré toutes les phases, vous pouvez passer à l'affichage du total en appuyant sur la touche Σ- pendant plus de 2 secondes . Utilisez les touches ▲/▼ (SEL/MAX-MIN) pour basculer entre les sommes totales des puissances actives, des puissances apparentes et des puissances réactives.
- Page 10 6.5 Puissance réactive (affichage principal) et puissance apparente (affichage secondaire) Tournez le sélecteur de fonction sur "kVAR" et continuez comme décrit au point 6.3. 6.6Facteur de puissance (affichage principal) et angle de phase (affichage secondaire) Tournez le sélecteur de fonction sur "cos" et continuez comme décrit au point 6.3. 6.7 Mesure de la tension CA (affichage principal) et mesure de la fréquence du secteur (affichage secondaire) ATTENTION !
- Page 11 6.8 Énergie en kWh (affichage principal) et heure (affichage secondaire) ATTENTION ! Pour éviter d'endommager l'instrument et de provoquer des blessures graves, ne dépassez jamais les valeurs d'entrée maximales de 750 V CA et 1000 A CA. Ne modifiez jamais la position du sélecteur rotatif lorsque des fils d'essai sous tension sont connectés. Rouge Jaune Bleu...
- Page 12 Le tableau 1 ci-dessous présente les coefficients des formes d'onde et leurs corrélations ainsi que les facteurs de changement requis des formes d'onde : Sinus, carré, carré d'impulsion, onde triangulaire en dents de scie, valeur RMS et moyenne. Le PeakTech® 1660 fonctionne avec les formules suivantes : ...
- Page 13 7. l'utilisation du logiciel PC joint Cet instrument de mesure est fourni avec un logiciel PC qui permet l'enregistrement et l'évaluation des données directement sur l'ordinateur. Pour utiliser ce logiciel, procédez comme suit : Installation automatique : Insérez le CD de pilotes ci-joint dans votre lecteur de CD/DVD. Le menu de démarrage automatique apparaît. Installez le logiciel PC à...
- Page 14 Nous confirmons par la présente que l'appareil répond aux spécifications indiquées dans nos documents et qu'il est livré étalonné en usine. Il est recommandé de répéter l'étalonnage après un an. PeakTech® 01/2021 Ho/Pt/HR/Ehr/Lie PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
