Sommaire des Matières pour PeakTech 1335

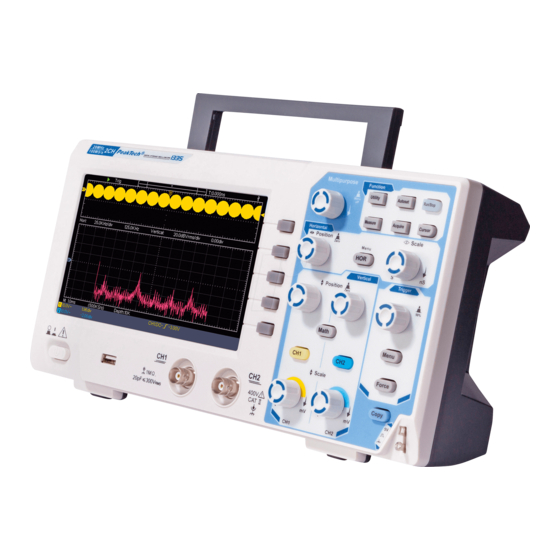

- Page 1 PeakTech 1335 / 1336 / 1337 ® Mode d'emploi Oscilloscopes à mémoire numérique...
-
Page 2: Table Des Matières
1. exigences générales de sécurité ..................2 2. notions et symboles de sécurité ..................3 3. démarrage rapide ......................4 Introduction à la structure de l'oscilloscope ..............4 Face avant ........................4 Paroi arrière ........................5 Panneau decommande......................6 Interface utilisateur Introduction ..................7 Déclaration : Réalisation de l'examen d'entrée .............. -
Page 3: Consignes De Sécurité Pour L'utilisation De L'appareil
1. consignes de sécurité pour l'utilisation de l'appareil Ce produit est conforme aux exigences des directives suivantes de l'Union européenne relatives à la conformité CE : 2014/30/UE (Compatibilité électromagnétique), 2014/35/UE (Basse tension), 2011/65/UE (RoHS). Catégorie de surtension II ; degré de pollution 2. Pour la sécurité... - Page 4 * Nettoyez régulièrement le boîtier avec un chiffon humide et un détergent doux. N'utilisez pas de produits abrasifs corrosifs. * Cet appareil est exclusivement destiné à des applications intérieures. * Évitez toute proximité avec des substances explosives ou inflammables. * L'ouverture de l'appareil et les travaux de maintenance et de réparation ne doivent être effectués que par des techniciens de service qualifiés.
-
Page 5: Démarrage Rapide
3. démarrage rapide Introduction à la structure de l'oscilloscope Ce chapitre fournit une description simple de la procédure et de la fonction du panneau avant de l'oscilloscope, afin que vous puissiez vous familiariser avec l'utilisation de l'oscilloscope en un rien de temps. -
Page 6: Paroi Arrière
Paroi arrière Figure 3 2 -Panneau arrière 1. Poignée de transport 2. Ouvertures d'aération 3. Prise d'entrée du réseau 4. Pied : Ajustez l'angle d'inclinaison de l'oscilloscope. 5. Port de périphérique USB : transfert de données vers un PC en tant que "périphérique pour le esclave"... -
Page 7: Panneau Decommande
Panneau de commande Figure 3 3 Aperçu de la -zone de régulation 1. bouton "Zone de fonction" : 6 boutons au total. 2. réglages horizontaux à l'aide d'un bouton et de 2 boutons rotatifs. "HOR" se réfèrent au réglage horizontal dans le menu système, la "position horizontale" sert à régler la position de déclenchement. -
Page 8: Introduction À L'interface Utilisateur
Introduction à l'interface utilisateur Figure 3 4- Dessin illustratif de l'affichage 1. Plage d'affichage de la forme d'onde. 2. Run / Stop 3. L'état du déclencheur, y compris : Auto : mode automatique et acquisition de la forme d'onde sans déclenchement. Trig : déclencheur détecté... - Page 9 13. type de déclencheur actuel : Déclenchement sur front montant Déclenchement sur front descendant Déclenchement synchronisé Video-Line Déclenchement synchrone du champ vidéo. La valeur mesurée indique la valeur de niveau de déclenchement du canal correspondant. 14. indique le type et la valeur mesurés du canal correspondant. "T" signifie la période, "F" signifie la fréquence, "V"...
-
Page 10: Réalisation De L'examen D'entrée
échoue au test de performance, veuillez contacter le revendeur PeakTech responsable de cet achat ou directement PeakTech. Si l'appareil a été endommagé pendant le transport, veuillez le conserver dans l'état où il se trouve. Si le service de transport ou le distributeur responsable de PeakTech en est informé, une réparation ou un remplacement de l'appareil sera... -
Page 11: Réalisation De La Compensation De La Sonde
3. appuyer sur le bouton Autoset du panneau avant L'onde carrée de fréquence 1 kHz et de valeur crête à crête 5 V s'affiche en quelques secondes (voir figure 3 5) Figure 3 5- Automatique Vérifiez CH 2 en répétant les étapes2 et 3. Réalisation de la compensation de la sonde Lorsque vous connectez la sonde à... -
Page 12: Régler L'atténuation De La Sonde
2. vérifiez les formes d'onde affichées et réglez la sonde jusqu'à ce qu'une compensation correcte soit obtenue (voir Figure 3-6 et Figure 3-7). Surcompensé / Correctement compensé / Sous-compensé Figure 3 - 6 Différentes formes d'onde de la compensation de la sonde 3. -
Page 13: Utiliser La Sonde En Toute Sécurité
Les valeurs réglées du commutateur sont 1 X et 10 X (voir figure -38). Figure 3 8 -Commutateur d'atténuation de la sonde Attention ! Lorsque le commutateur d'atténuation est réglé sur 1X, la sonde limite la bande passante de l'oscilloscope à 5 MHz. Pour utiliser la bande passante complète de l'oscilloscope, le commutateur doit être réglé... -
Page 14: Réalisation De L'autocalibrage
Réalisation de l'autocalibrage L'application d'autocalibrage peut rapidement amener l'oscilloscope à son état optimal afin d'obtenir la mesure la plus précise possible. Vous pouvez exécuter ce programme d'application à tout moment. Ce programme doit être exécuté lorsque la température ambiante dépasse 5 ° C ou plus. Avant d'effectuer un auto-étalonnage, déconnectez toutes les sondes ou tous les fils du connecteur d'entrée. -
Page 15: Introduction Au Système Horizontal
Remettre l'offset vertical à "0". Tournez le bouton de position verticale pour modifier la position d'affichage verticale de la chaîne et appuyez sur le bouton de position pour réinitialiser la position d'affichage verticale à 0 en tant que bouton de raccourci. Cela est particulièrement utile lorsque la position de la trace est très éloignée de l'écran et que vous souhaitez revenir immédiatement au centre de l'image. -
Page 16: Introduction Au Système Trigger
2. utilisez le bouton rotatif de position horizontale pour régler la position horizontale du signal dans la fenêtre de forme d'onde. Le bouton rotatif de position horizontale est utilisé pour contrôler le décalage de déclenchement du signal ou pour d'autres applications spéciales. Lorsqu'il est utilisé pour déclencher le décalage, on peut observer que la forme d'onde se déplace horizontalement avec le bouton lorsque l'on tourne le bouton de position horizontale. -
Page 17: Guide De L'utilisateur Avancé
4. guide de l'utilisateur avancé Les principaux thèmes abordés dans ce chapitre sont les suivants : Comment régler le système vertical Pour régler le système horizontal Pour régler le système de déclenchement Comment régler l'échantillonnage / l'affichage ... -
Page 18: Réglage Du Système Vertical
Réglage du système vertical Le contrôle vertical comprend trois boutons de menu comme CH1, CH2, Mathe et quatre boutons comme pour l'échelle horizontale ou verticale pour chaque canal. Réglage de CH1 et CH2 Chaque canal dispose d'un menu vertical indépendant et chaque élément est réglé en fonction du canal. -
Page 19: Inverser La Forme D'onde
1. régler le couplage de canaux Par exemple, pour le canal 1, le signal mesuré est un signal d'onde carrée qui contient la tension de polarisation du courant continu. Les opérations sont effectuées comme suit : (1) Appuyez sur le bouton CH1 pour afficher le menu CH1 SETUP. (2) Sélectionnez Couplage comme DC dans le menu de droite. -
Page 20: Utiliser Les Fonctions Mathématiques
Utiliser des fonctions mathématiques La fonction de manipulation mathématique est utilisée pour afficher les résultats des opérations d'addition, de multiplication, de division et de soustraction entre deux canaux ou l'opération FFT pour un canal. Appuie sur la touche Math pour afficher le menu à droite. Le calcul de la forme d'onde Appuyez sur le bouton "Math"... -
Page 21: Fonction Fft
Fonction FFT La fonction mathématique FFT (Fast Fourier Transform) convertit mathématiquement une forme d'onde du domaine temporel en ses composantes fréquentielles. Elle est très utile pour l'analyse du signal d'entrée sur l'oscilloscope. Vous pouvez faire correspondre ces fréquences à des fréquences système connues telles que des horloges système, des oscillateurs ou des blocs d'alimentation. -
Page 22: Pour Sélectionner La Fenêtre Fft
Pour sélectionner la fenêtre FFT ■ Il existe 6 fenêtres FFT. Chacune a des compromis entre la résolution de fréquence et la précision. Ce que vous voulez mesurer et les caractéristiques de votre signal source vous aideront à déterminer la fenêtre à utiliser. Utilisez les directives suivantes pour choisir la meilleure fenêtre. Type Caractéristiques Fenêtre... -
Page 23: Utiliser La Position Verticale Et Les Curseurs De Mise À L'échelle
Remarques sur l'utilisation de la FFT Remarques sur l'utilisation de la FFT Utilisez l'échelle de dB standard pour les détails de plusieurs fréquences, même si elles ont des amplitudes très différentes. Utilisez l'échelle Vrms pour comparer les fréquences. La composante DC ou le décalage peuvent provoquer des valeurs de grandeur erronées de la forme d'onde FFT. -
Page 24: Régler Le Systèmehorizontal
Régler le système horizontal Les PARAMÈTRES HORIZONTALES contiennent le bouton Horizontal HOR et des boutons tels que Position horizontale et Échelle horizontale. 1. bouton de position horizontale : ce bouton permet de régler les positions horizontales de tous les canaux (y compris ceux obtenus par manipulation mathématique) dont la résolution analytique varie avec la base de temps. -
Page 25: Régler Le Système De Déclenchement
Régler le système de déclenchement Le déclencheur détermine le moment où le DSO commence à acquérir des données et à afficher la forme d'onde. Une fois que le déclencheur est correctement réglé, il peut transformer l'affichage instable en une forme d'onde significative. Lorsque le DSO commence à... - Page 26 Liste du menu Edge : Menu Réglages Instructions Définissez le type de déclencheur de canal vertical comme Type Individuel déclencheur unique. Définissez le type de déclenchement unique du canal Simple Chant vertical comme déclenchement sur front. Canal 1 comme signal de déclenchement. Source Canal 2 comme signal de déclenchement.
-
Page 27: Déclenchement Alterné (Mode De Déclenchement : Edge)
Liste du menu de déclenchement vidéo : MENU RÉGLAGE INSTRUCTIONS Définissez le type de déclencheur de canal vertical comme Type Simple déclencheur unique. Définissez le type de déclencheur unique pour le canal Simple Vidéo vertical en tant que déclencheur vidéo. Sélectionnez CH1 comme source de déclenchement Source Sélectionnez CH2 comme source de déclenchement... -
Page 28: Menu Des Fonctions
Menu des fonctions La zone de contrôle du menu de fonction contient 4 boutons de menu de fonction : Utility, Measure, Acquire, Cursor et 2 boutons d'exécution immédiate : Autoset, Run / Stop. Comment régler l'échantillonnage / l'affichage Appuyez sur le bouton Acquire, le menu d'échantillonnage et d'affichage s'affiche comme suit : Menu des Réglage Description... - Page 29 Mode XY Ce format ne s'applique qu'aux canaux 1 et 2. Après avoir sélectionné le format d'affichage XY, le canal 1 s'affiche sur l'axe horizontal et le canal 2 sur l'axe vertical. L'oscilloscope est en mode d'échantillonnage non déclenché : les données sont affichées sous forme de points clairs. Les commandes de tous les régulateurs pour le mode XY : ■...
-
Page 30: Enregistrer Et Rappeler Une Forme D'onde
Enregistrer et rappeler une forme d'onde Appuyez sur le bouton Utility, sélectionnez Function dans le menu de droite et choisissez Save dans le menu de gauche. Si vous sélectionnez l'option Type dans le menu de droite, vous pouvez enregistrer les formes d'onde, les configurer ou numériser des images. Si le type est sélectionné... -
Page 31: Enregistrement Et Rappel De La Forme D'onde
Si le type est sélectionné comme configuration, le menu s'affiche comme dans le tableau ci-dessous Menu des fonctions Réglage Description Fonction Enregistrer Affiche le menu des fonctions de la mémoire Type Configurer Choisir le type de mémoire Setting1... Configurer Adresse pour les préférences de l'utilisateur Setting8 Enregistrer Enregistre la configuration sélectionnée... - Page 32 Pour sauvegarder la forme d'onde de CH1 et CH2 en tant que fichier BIN dans la mémoire USB, les étapes suivantes doivent être suivies : 1. allumez les canaux CH1 et CH2 et désactivez le canal Math 2. appuyez sur le bouton Utility, sélectionnez Function dans le menu de droite et choisissez Save dans le menu de gauche.
-
Page 33: Configuration Requise Pour Le Périphérique De Stockage Usb
Configuration requise pour le périphérique de stockage USB Format USB supporté : USB 2.0 ou inférieur, FAT16 ou FAT32, taille de l'unité d'allocation ne dépassant pas 4k, capacité maximale de 64 Gbytes. Si le disque USB ne fonctionne pas correctement, formatez votre disque USB et essayez à nouveau. Il existe deux méthodes pour formater le disque dur USB, en utilisant d'abord le système de l'ordinateur pour le formater ou en utilisant un logiciel de formatage spécial. - Page 34 5. réglez le système de fichiers sur FAT32, taille 4096 unité d'allocation. Utilisez "Effectuer un formatage rapide" pour effectuer un formatage rapide. Cliquez sur OK, puis cliquez sur Oui sur le message d'avertissement. Figure 4-4 : Paramètres du périphérique de stockage USB 6.
-
Page 35: Affichage
Exécution de la fonction d'aideen ● Config Appuyez sur la touche Utility, sélectionnez Fonction dans le menu de droite et choisissez Configurer dans le menu de gauche. La description du menu Configurer s'affiche comme suit : Menu des Réglage Description fonctions Fonction Configurer... -
Page 36: Mise À Jour Du Micrologiciel
Auto-étalonnage (Self-Cal) La procédure d'autocalibrage peut améliorer au maximum la précision de l'oscilloscope sous la température ambiante. Si la variation de la température ambiante est supérieure ou égale à 5 °C, l'autocalibrage doit être effectué pour obtenir la meilleure précision. Avant d'exécuter la procédure d'autocalibrage, déconnectez toutes les sondes ou tous les fils du port d'entrée. -
Page 37: Mesure Automatique
Configurer dans le menu de gauche, sélectionnez À propos dans le menu de droite. Affichez le modèle et la version du micrologiciel actuellement installée. 2. demandez une mise à jour du micrologiciel auprès de votre revendeur ou de PeakTech ou, le cas échéant, téléchargez-la sur le site Internet. - Page 38 Les oscilloscopes proposent 30 paramètres de mesure automatique, dont la période, la fréquence, la moyenne, le PK-PK, la valeur efficace, le max, le min, le haut, la base, l'amplitude, le dépassement, la vérification préliminaire, le temps de montée, le temps de descente, la largeur d'impulsion +, la largeur d'impulsion -, le cycle d'impulsion +, le rapport cyclique, le retard A →...
- Page 39 Figure 4-12 Mesure automatique Mesure automatique des paramètres de tension Les oscilloscopes fournissent des mesures de tension automatiques, notamment la moyenne, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Cycle RMS et Cursor RMS. La figure 4 13 ci-dessous montre une impulsion avec certains des points de mesure de la tension. Figure -413 Moyenne (Mean) : la moyenne arithmétique sur l'ensemble de la forme d'onde.
- Page 40 Mesure automatique des paramètres temporels Les oscilloscopes fournissent des paramètres de mesure du temps Auto comprennent, le temps, la fréquence, le temps de montée, le temps de descente + D-largeur + obligation, -obligation, le délai répéteur , le délai répéteur , et le cycle d'utilisation. La figure 4 14 montre une impulsion avec certains des points de mesure de temps Figure 4-14 Temps de montée : temps pendant lequel le front de montée de la première impulsion dans la forme...
-
Page 41: Mesurer Avec Le Curseur
Zone de cycle : la zone de la première période de la forme d'onde sur l'écran et l'unité est la seconde de tension. La zone au-dessus de la référence zéro (à savoir l'offset vertical) est positive et la zone en dessous de la référence zéro est négative. La zone mesurée est la somme algébrique de la zone de la forme d'onde de toute la période. -
Page 42: Curseur Automatique
bouton M pour déplacer la ligne a vers la droite ou la gauche. Si b est sélectionné, tournez le bouton M pour déplacer la ligne b. 5. sélectionnez Type de ligne comme tension dans le menu de droite pour rendre les curseurs horizontaux actifs. -
Page 43: Mesure Du Curseur Pour Le Mode Fft
Mesure du curseur pour le mode FFT En mode FFT, appuyez sur la touche du curseur pour activer les curseurs et afficher le menu des curseurs. La description du menu Curseur en mode FFT est présentée dans le tableau ci-dessous : Menu des Réglage Description... -
Page 44: Utiliser Les Touches D'exécution
1. appuyez sur la touche Math pour afficher le menu de droite. Sélectionnez Type comme FFT. 2. appuyez sur Curseur pour afficher le menu Curseur. 3. dans le menu de droite, sélectionnez Fenêtre comme extension. 4. appuyez sur le premier élément du menu de droite, sélectionnez Freq & Vamp comme type, deux lignes bleues en pointillés dans le sens horizontal de l'écran, deux lignes bleues en pointillés dans le sens vertical de l'écran. -
Page 45: Evalue Le Type De Forme D'onde Par Autoset
Evalue le type de forme d'onde par autoset Cinq types de types : Sinus, carré, signal vidéo, niveau DC, signal inconnu. Le menu s'affiche comme suit : Forme d'onde Menu multi-période, mono-période, FFT, annulation de l'autoset Sinus Durée multi-périodique, mono-périodique, front montant, front Carré... - Page 46 ●Bouton [Exécuter / arrêter] Activer ou désactiver l'échantillonnage des signaux d'entrée. Remarque : Si aucun balayage n'est effectué en mode STOP, la graduation verticale et la base de temps horizontale de la forme d'onde peut encore être réglée dans une certaine plage, c'est- à-dire que le Le signal peut être étendu dans le sens horizontal ou vertical.
-
Page 47: Communication Avec Le Pc
5. communication avec le PC L'oscilloscope prend en charge la communication avec un PC via USB. Vous pouvez utiliser les Logiciel de communication Oscilloscope pour la sauvegarde, l'analyse, l'affichage des données et la Utiliser la télécommande. Pour en savoir plus sur l'utilisation du logiciel, vous pouvez appuyer sur F1 dans le logiciel pour d'ouvrir le document d'aide. -
Page 48: Exemples De Mesure
6. exemples de mesures Exemple 1 : mesure d'un signal simple Le but de cet exemple est d'afficher un signal inconnu dans le circuit et de mesurer la fréquence et la tension crête à crête du signal. 1. effectuez les opérations suivantes pour afficher rapidement ce signal : (1) Réglez le coefficient d'atténuation du menu de la sonde sur 10X et celui du commutateur de la sonde sur 10X (voir "Réglage du coefficient d'atténuation de la sonde"... -
Page 49: Exemple 2 : Gain D'un Amplificateur Dans Un Circuit De Mesure
Exemple 2 : Gain d'un amplificateur dans un circuit de mesure Le but de cet exemple est d'élaborer le gain d'un amplificateur dans un circuit de mesure. Nous utilisons d'abord un oscilloscope pour mesurer l'amplitude du signal d'entrée et du signal de sortie du circuit, puis nous calculons le gain en utilisant des formules prédéfinies. - Page 50 Exemple 3 : Saisir un seul signal Il est assez facile d'utiliser un oscilloscope numérique pour capturer un signal non périodique, comme une impulsion et une bavure, etc. Mais le problème général est de savoir comment mettre en place un déclencheur si vous ne connaissez pas le signal ? Par exemple, si l'impulsion est le signal logique d'un niveau TTL, le niveau de déclenchement doit être réglé...
-
Page 51: Exemple 4 : Analyser Les Détails D'un Signal
Figure 6-3 capturer un seul signal Exemple 4 : Analyser les détails d'un signal Le bruit est très courant dans la plupart des signaux électroniques. Pour découvrir ce qui se trouve à l'intérieur du signal de bruit et pour réduire le niveau de bruit, cette fonction d'oscilloscope est très importante. - Page 52 Figure 6-4 Signal avec bruit Séparer le bruit du signal : Lorsque l'on se concentre sur le signal lui-même, il est important de maintenir le niveau de bruit aussi bas que possible afin que l'utilisateur puisse obtenir plus de détails sur le signal. La fonction Average de notre oscilloscope peut vous y aider.
-
Page 53: Exemple 5 : Application De La Fonction Xy
Figure 6-5 Niveau de bruit réduit à l'aide de la fonction Averages (moyenne) Exemple 5 : Application de la fonction XY Examinez la différence de phase entre les signaux de deux canaux Exemple : testez le changement de phase du signal après le passage d'un réseau de lignes. Le mode X-Y est très utile lorsqu'il s'agit d'examiner le déphasage de deux signaux apparentés. - Page 54 (8) Observer et calculer la différence de phase à l'aide de la méthode de l'oscillogramme elliptique utilisée (voir figure 6 6). le signal doit être centré et maintenu à l'horizontale Figure 6-6 Courbe de Lissajous Sur la base de l'expression sin (q) =A/B ou C/D, q est l'angle de différence de phase et les définitions de A, B, C et D sont représentées dans le diagramme ci-dessus.
-
Page 55: Exemple 6 : Déclencheur De Signal Vidéo
Exemple 6 : Déclencheur de signal vidéo Observez le signal d'un téléviseur en appliquant le déclencheur vidéo et obtenez ainsi un affichage stable du signal de sortie vidéo. Déclencheur de champ vidéo Effectuez les étapes suivantes pour le déclencheur dans le champ vidéo : (1) Appuyez sur le bouton du menu Trigger pour afficher le menu de droite. -
Page 56: Dépannage
7. dépannage 1. l'oscilloscope est allumé mais aucun affichage n'est visible ● Vérifier que la prise de courant utilisée est alimentée (fusible) ou allumée. ● Vérifier que le cordon d'alimentation est correctement branché. ● Vérifier si l'utilisation d'un autre cordon d'alimentation permet de remédier à la situation. ●... -
Page 57: Spécifications Techniques
"auto-calibrage" (voir "Pour effectuer un auto-calibrage" à la page 12). Toutes les normes de spécification sont respectées, à l'exception de celles marquées du mot "typique" - il s'agit ici de valeurs indicatives. Caractéristiques de performance Spécification P 1335 20 MHz Largeur de bande P 1336 50 MHz... - Page 58 Caractéristiques de performance Spécification ±2 V (5 mV/div - 100 mV/div) Déplacement ±5 0 V (200 mV/div- 5 V/div) P 1335 20 MHz P 1336 50 MHz Bande passante analogique P 1337 100 MHz Largeur de bande unique Pleine bande passante ≥10 Hz (en entrée, couplage AC,-3 dB)
-
Page 59: Caractéristiques Techniques Générales
Caractéristiques de performance Spécification Déclencheur sur Pente En hausse, en baisse fronts Support pour les systèmes de diffusion Modulation standard NTSC, PAL et SECAM Déclencheur vidéo Ligne-numérotation 1-525 (NTSC) et 1-625 (PAL/SECAM) Caractéristiques techniques générales Annonce Type d'écran "LCD TFT couleur 7 Résolution de l'écran 800 (horizontal) ×... -
Page 60: Annexe A : Boîtier
Annexe B : Entretien général et nettoyage Soins généraux Ne stockez pas ou ne laissez pas l'appareil dans un endroit où l'écran LCD est exposé directement aux rayons du soleil pendant une période prolongée. Attention : pour éviter d'endommager l'instrument ou la sonde, ne les exposez pas à des sprays, des liquides ou des solvants. - Page 61 ® PeakTech 07/2021 Ehr/HR/Ehr PeakTech Prüf- und Messtechnik GmbH (technique de contrôle et de mesure) - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49 (0) 4102 97398-80 +49 (0) 4102 97398-99 info@peaktech.de www.peaktech.de - 60 -...
