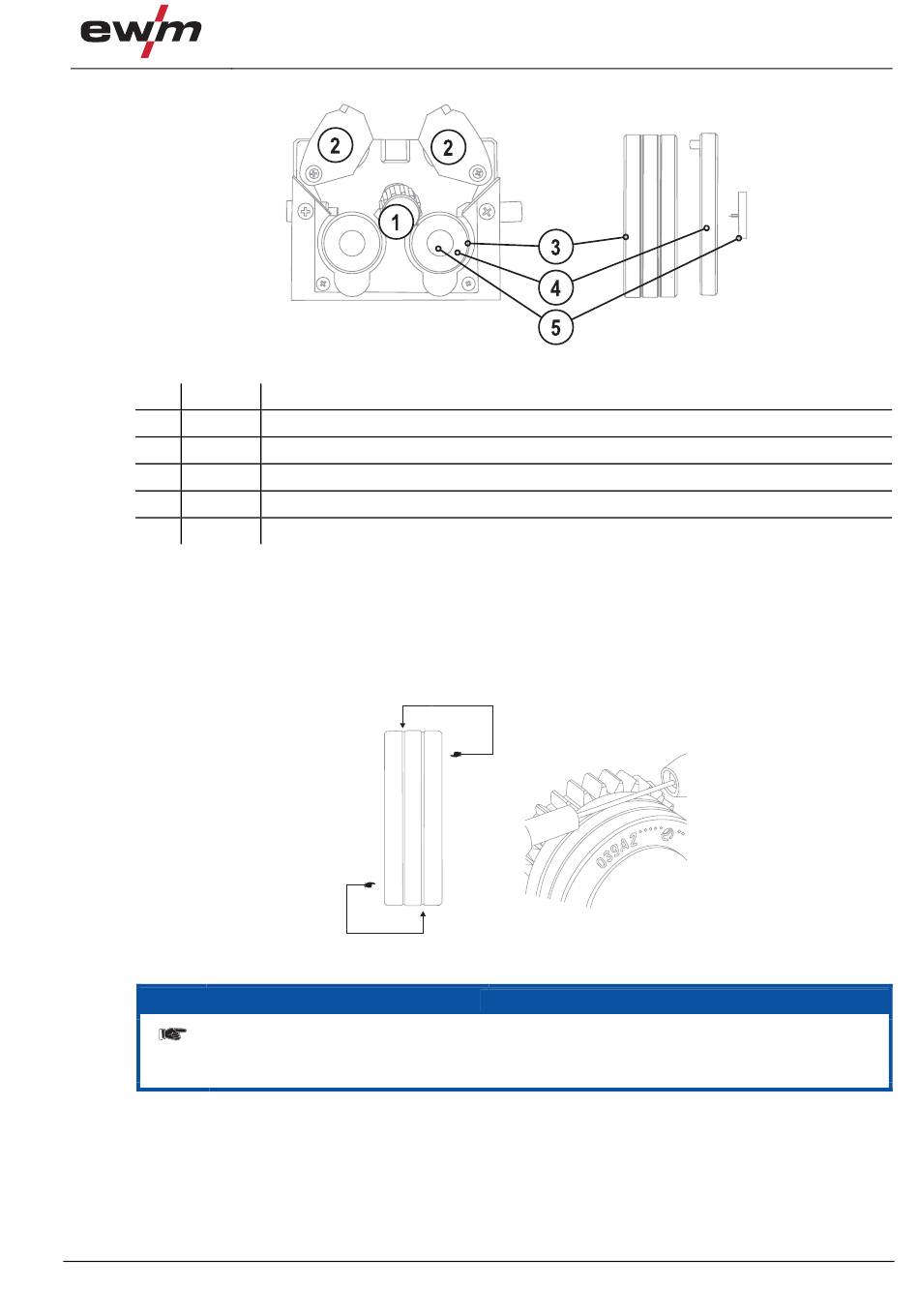

Pos. Symbole Description
1
2
3
4
5
•
Libérer les unités de pression et les rabattre (les unités de serrage équipées de galets de contre
pression se rabattent automatiquement vers le haut).
•
Desserrer et retirer les vis moletées
•
Retirer les galets moteurs en même temps que le disque d'entraînement.
•
Faire coulisser le nouveau galet moteur sur le disque d'entraînement.
•
L'assemblage se fait dans l'ordre inverse
Le fil de soudage est acheminé dans la rainure arrière de la bobine de fil !
•
Les inscriptions font référence à la rainure arrière de la bobine de fil lorsque celle-ci est
montée.
099-005207-EW502
23.09.2011
0
Unités de serrage
Unités de pression
Galets moteurs
Disque d'entraînement
Vis moletées
Structure et fonctionnement
Illustration 5-6
Illustration 5-7
CONSIGNE
Installation du fil
33
