Deltapilot M FMB50, FMB51, FMB52, FMB53 HART
Mesurer le signal de test 4...20 mA
Un signal test 4 à 20 mA peut être mesuré via les bornes de test sans interrompre la mesure.
6.2.7 Bornes
• Tension d' a limentation et borne de terre interne : 0,5 ... 2,5 mm
• Borne de terre externe : 0,5 ... 4 mm
6.2.8 Spécification de câble
HART
• Endress+Hauser recommande l' u tilisation d' u ne paire torsadée blindée.
• Diamètre extérieur du câble : 5 à 9 mm (0.2 à 0.35 in) en fonction du presse-étoupe utilisé

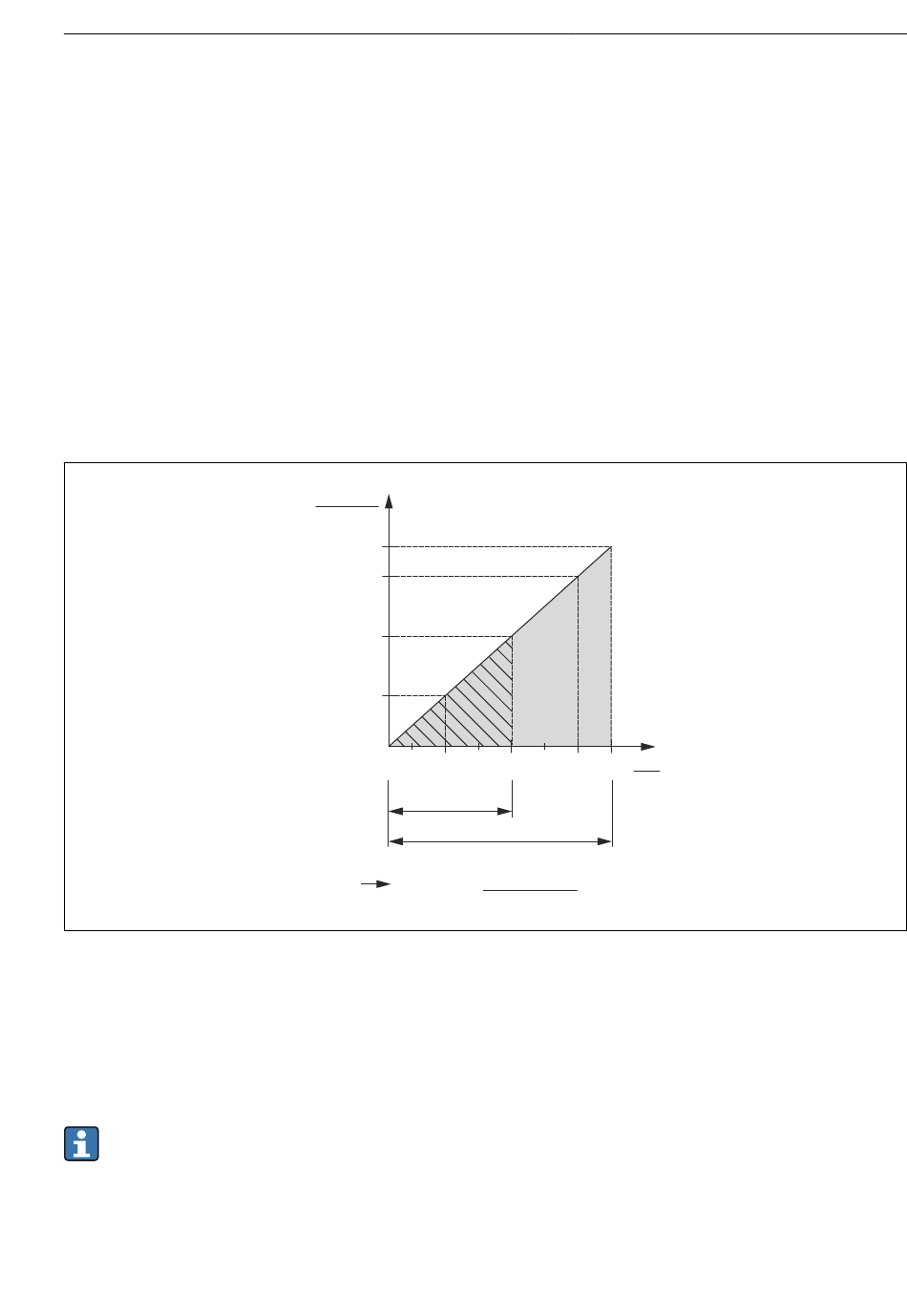

6.2.9 Charge – 4 à 20 mA HART
1 Alimentation électrique 11,5 à 30 V DC pour versions d' a ppareil à sécurité intrinsèque
2 Tension d' a limentation 11,5 à 45 V DC (versions avec connecteur enfichable 35 V DC) pour d' a utres
types de protection et pour les versions d' a ppareil non certifiées
3 R résistance de charge maximale
Lmax
U Tension d' a limentation
En cas de configuration via un terminal portable ou via un PC avec un programme de
configuration, il faut tenir compte d' u ne résistance de communication minimale de 250
Ω.
Endress+Hauser
2 (20 ... 12 AWG)
R Lmax
[ ] W
1456
1239
804
369
11.5 20
1
U – 11.5 V
3
R Lmax
£
2
U
30 40 45
[V]
2
23 mA
Raccordement électrique
(20 ... 14 AWG)
A0023090
