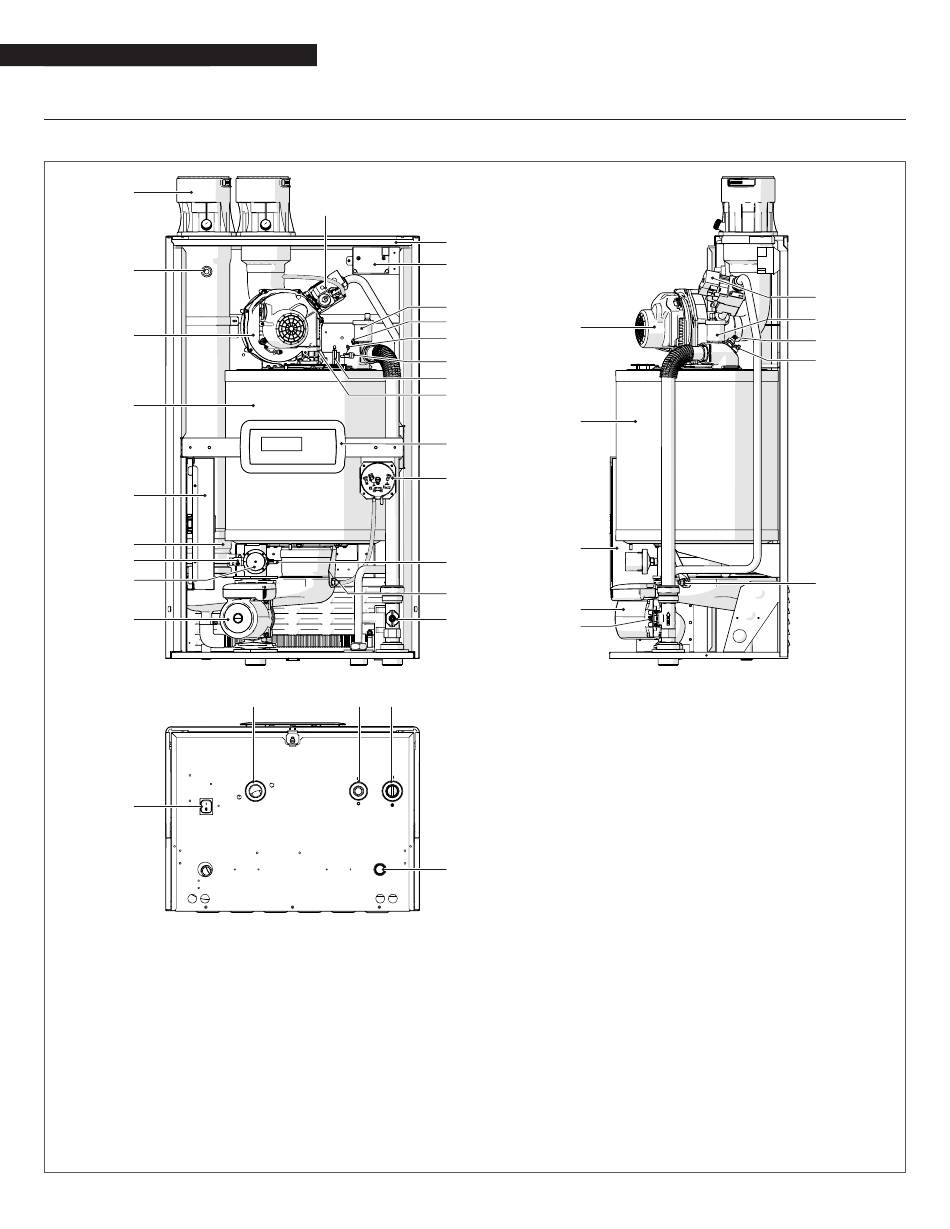

4.1 Structure

Condexa PRO NA 75 P
1
2
4
5
6
7
8
9
10
11
3
12 13 14
27
26
25
28
4
23
24
22
21
5
20
19
6
18
17
10
16
16
1
Raccord d'évacuation des fumées
2 Sonde fumées
3 Vanne gaz
4 Ventilateur
5 Chambre de combustion
6 PCB (circuit imprimé)
7 Clapet anti-retour du conduit de fumée
8 Robinet de vidange
9 Pressostat d'eau seuil minimum (réglé à 7 psi/0.5 bar)
10 Circulateur avec clapet anti-retour intégré
11 Interrupteur principal
12 Retour installation
15
13 Raccord gaz
14 Refoulement installation
15 Raccordement pour l'évacuation des condensats
16 Débitmètre
17 Sortie de pression de commutateur de pression de
fumée
18 Sonde de retour
19 Pressostat de fumées
20 Tableau de commande
21 Électrode de détection
22 Électrode d'allumage
23 Thermostat de sécurité à réarmement manuel par
réinitialisation de la carte
24 Sonde départ
25 Vanne de purge automatique
26 Transformateur d'allumage
27 Panneaux
28 LWCO - Dispositif de coupure de bas niveau d'eau
