Effectuer des ajustements à votre scie
Ajustement des butées d'inclinaison et L'indicateur d'angle de la lame
Les butées d'inclinaison vous permettent de régler facilement et rapidement l'angle d'inclinaison (biseau) à
0 ° et 45 °. Cependant, lors de coupes de précision, il est toujours préférable de vérifier l'angle de la lame avec
une équerre combinée ou un outil similaire.
AVERTISSEMENT! Toujours éteindre l'interrupteur d'alimentation principale et
débrancher le câble d'alimentation avant de faire des ajustements sur votre scie.

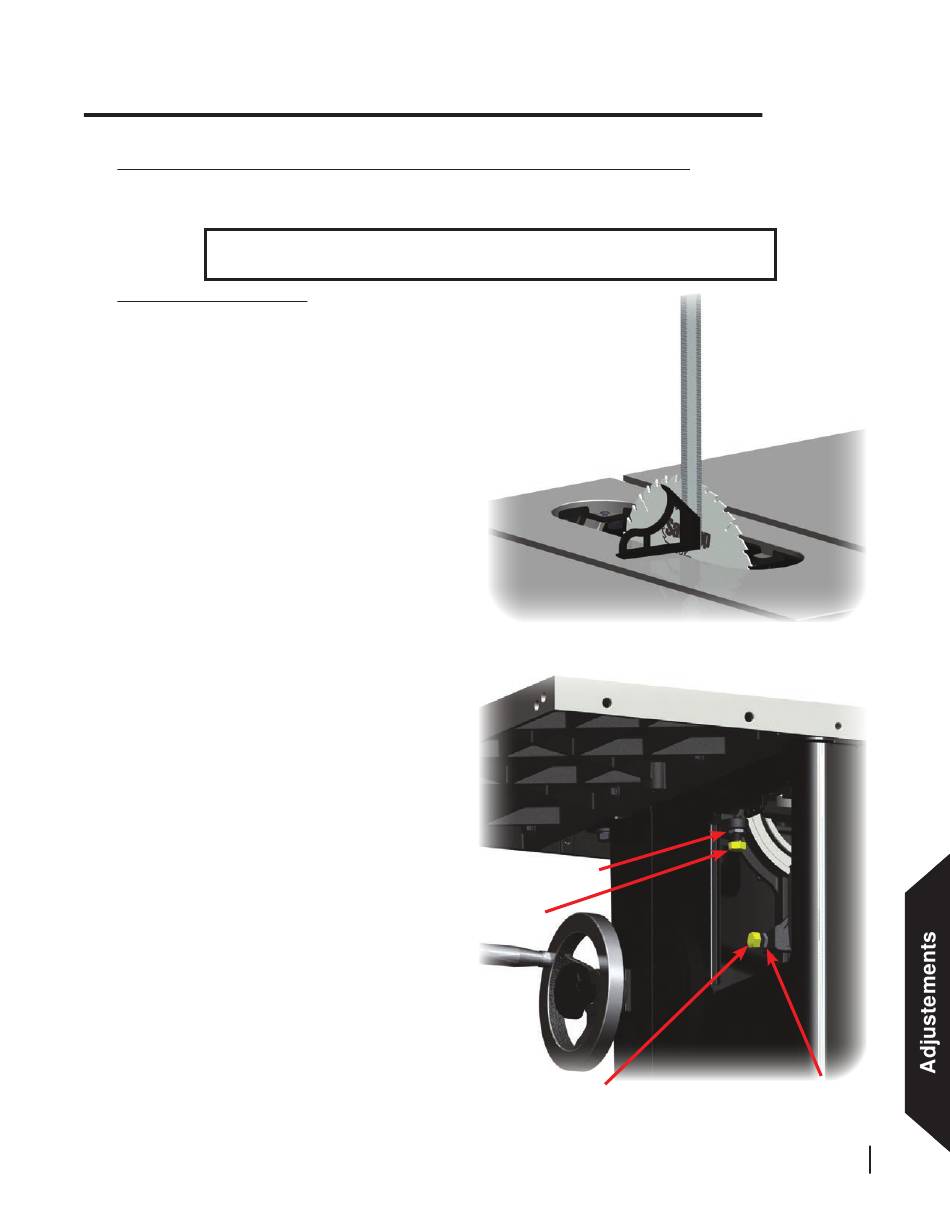

La butée d'inclinaison de 0°
Pour vérifier la position de la butée, réglez
l'angle de la lame à 0° installez une lame 10
pouces (voir à la page 29). Soulevez la lame
à sa pleine hauteur, et tournez la manivelle
d'inclinaison dans le sens anti-horaire jusqu'à
ce que la butée soit atteinte. À l'aide d'une
équerre combinée, s'assurer que la lame est
bien à un angle de 90° par rapport à la table
(voir figure 108). Si vous devez ajuster la
position de la butée à 0°, veuillez suivre les
instructions ci-dessous.
La butée de 0° est réglée par le boulon peint en
jaune, se trouvant sur le tourillon avant (voir figure
109), et peut être atteinte par le panneau de côté.
Vous aurez besoin d'une clé 17 mm pour tourner
le boulon et une clé 14 mm pour tourner l'écrou
de blocage.
Si la lame ne peut atteindre un angle de 90° par
rapport à la table ajustez la position du boulon
de la butée de 0° en commençant par desserrer
l'écrou de blocage et le reculer de quelques
tours. Ensuite, tournez le boulon de la butée dans
le sens anti-horaire de quelques tours. Ensuite,
ajustez l'angle d'inclinaison jusqu'à ce que la
lame soit à 90°. Si la lame ne peut toujours pas
atteindre un angle de 90°, continuez de tourner
l'écrou et le boulon dans le sens anti-horaire
jusqu'à ce que ce soit possible. Une fois la lame
en bonne position, tournez le boulon de la butée
de 0° dans le sens horaire jusqu'à ce qu'il soit
serré. Finalement, tournez l'écrou de blocage
dans le sens horaire jusqu'à ce qu'il soit serré. La
butée de 0° est maintenant réglée.
Si la lame s'incline au-delà d'un angle de 90°
commencez par incliner la lame précisément
à 90° par rapport à la table. Ensuite, desserrez
l'écrou de blocage et le reculer de quelques
tours. Après, tournez le boulon de la butée de 0°
dans le sens horaire jusqu'à ce qu'il soit serré.
Finalement, tournez l'écrou de blocage dans le
sens horaire jusqu'à ce qu'il soit serré. La butée
de 0° est maintenant réglée.
écrou de
blocage
butée
45°
butée 0°
Banc de Scie à Cabinet Professionnel 10 pouces SawStop
Fig. 108
écrou de
blocage
Fig. 109
75
