Assemblage de votre scie
Installation - prise pour capteur de poussière
La prise de connexion pour capteur de poussière incluse est installée au boyau flexible à l'intérieur de la scie.
4.

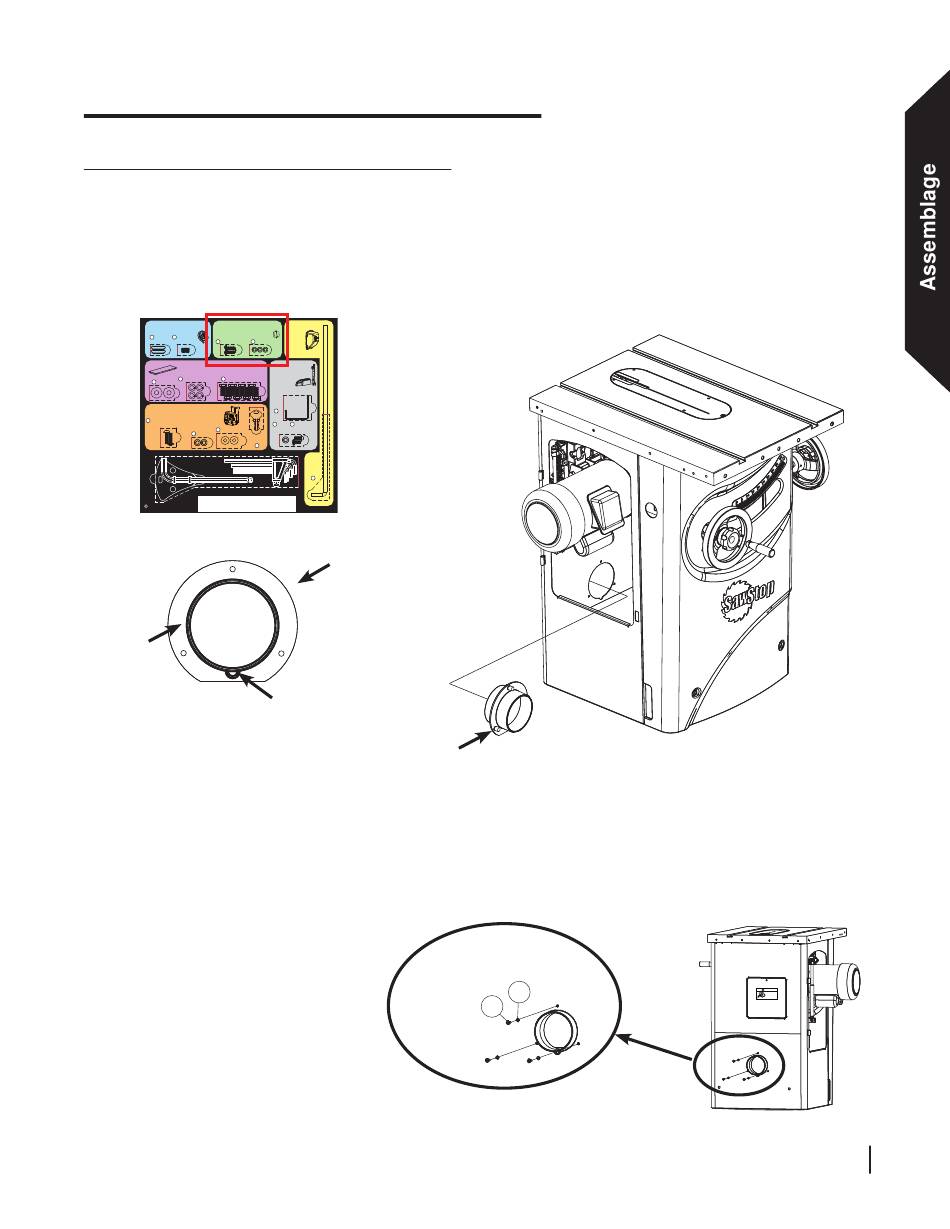

Notez qu'il y a un petit demi-cercle sur la bride de la prise (voir figure 19). La prise doit être insérée dans
l'ouverture de quatre pouces à l'arrière du cabinet, de l'intérieur du cabinet, tel que démontré à l'illustration
20. Le demi-cercle agit comme une clé pour orienter la prise. La quincaillerie requise pour installer la prise se
trouve sur la partie de l'ensemble de quincaillerie ayant un arrière-plan vert. Retirez les trois vis et les rondelles-
ressort de l'ensemble de quincaillerie et placez une rondelle sur chaque vis. Gardez les vis à proximité.
Installing the Handwheels
Mounting the Dust Port
Hardware for Steps 2-3
Hardware for Step 4
1
2
Keys,
Set Screws,
Button Head Screws,
Lock Washers,
5 x 5 x 25 (2)
M6 x 8 (2)
3
M5 x 3 x 15 (3)
4
M5 (3)
Mounting the Extension Wings
Hardware for Step 6
7
8
Washers,
Lock Washers, M8 (8)
Hex Bolts, M8 x 16 (8)
6
M8 (8)
Mounting the Switch Box
Hardware for Step 7
9
Button Head Socket Screws,
M6 x 20 (2)
Lock Washers,
11
Washers, M6 (2)
10
M6 (2)
Switch Box
Keys (2)
12
Blade Spacing
Adjustment Gauge (1)
Hex Key, M8 (1)
Hex Keys: M3 (1), M4 (1), M5 (1), M6 (1)
Tools
F
bride
Fig. 19
En tenant la prise dans votre main, glissez-la à l'intérieur du cabinet par l'ouverture du côté du moteur et
insérez la prise dans l'ouverture en alignant le demi-cercle à l'intérieur du cabinet, faisant en sorte que la bride
de la brise repose à plat contre l'intérieur du cabinet. Lorsqu'installés correctement, les trois trous du cabinet
s'aligneront aux trois trous dans la prise.
En tenant la prise fermement en
place à l'intérieur du cabinet, insérez
chacune des trois vis dans les trous
entourant la prise de poussière
à l'extérieur du cabinet, tel que
démontré à l'illustration 21. À l'aide
d'un tournevis cruciforme, serrez
chaque vis en alternant jusqu'à ce
qu'elles soient en place de façon
sécuritaire.
Mounting
the
Motor
Cover
Hardware for Step 5
Mounting the
Wrench & Tool
Holders
Hardware for Step 8
Blade
Wrench
Holder
13
14
15
Lock
Button Head
Washers,
Screws,
M6 (2)
M6 x 12 (2)
Motor
Cover
Rod
5
prise pour
capteur de
poussière
demi-cercle
prise pour
capteur de
poussière
Banc de Scie à Cabinet Professionnel 10 pouces SawStop
Fig. 20
4
3
Fig. 21
!
WARNING
Moving gears and parts
can pinch, cut or crush.
