Effectuer des ajustements à votre scie
Ajustement des butées d'élévation
La butée d'élévation supérieure empêche le support de l'arbre et la courroie du moteur de toucher le dessous de
la table. La butée d'élévation inférieure empêche le support de l'arbre ou la lame de toucher le tourillon inférieur et
le pare-poussière. Le pare-choc de l'arbre (voir figure 34 à la page 27) sert de limite inférieure et ne peut pas être
réglé. La butée d'élévation supérieure doit être réglée correctement pour assurer le bon fonctionnement de la scie
AVERTISSEMENT! Toujours éteindre l'interrupteur d'alimentation principale et
débrancher le câble d'alimentation avant de faire des ajustements sur votre scie.
Butée d'élévation supérieure

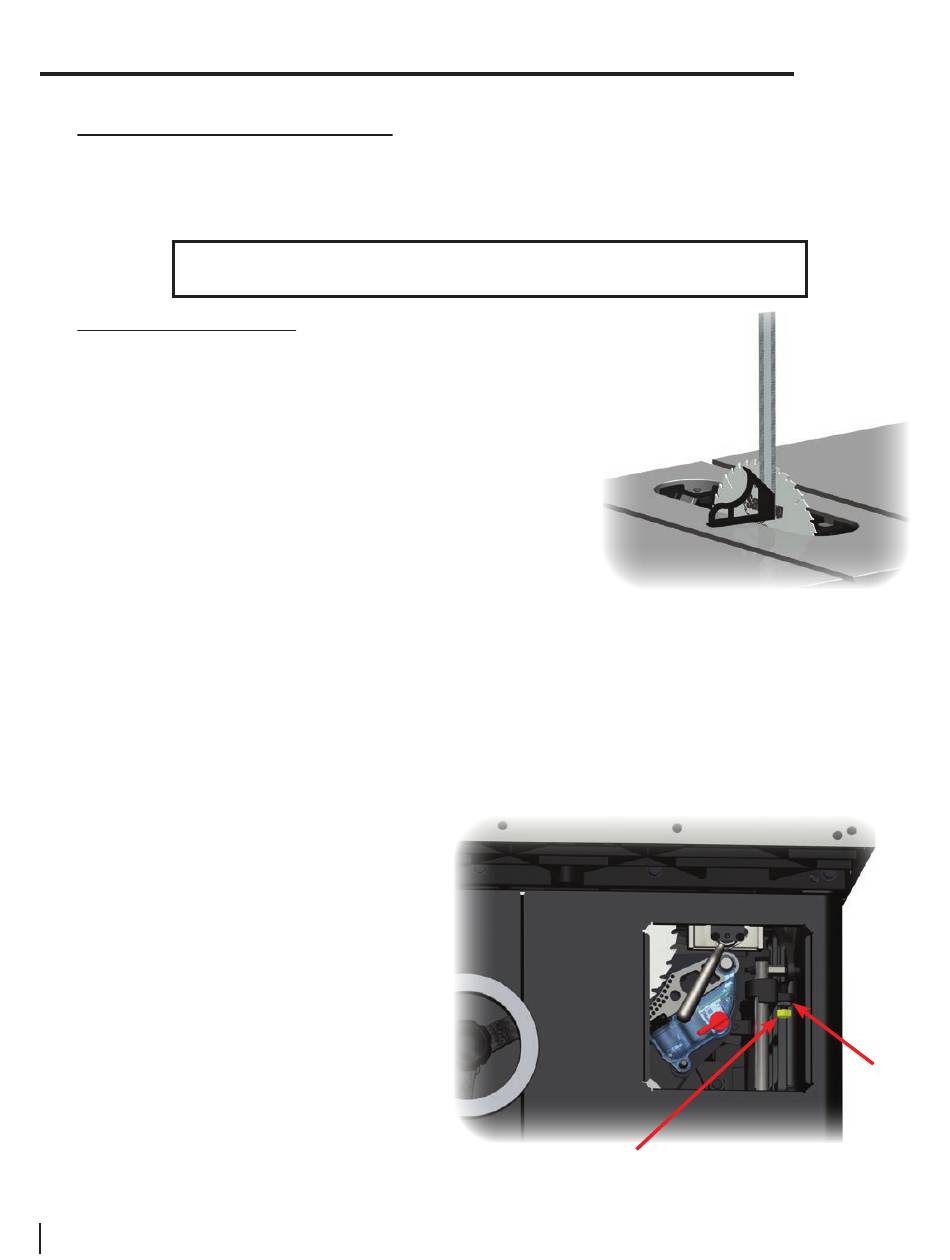

Pour vérifier la position de la butée d'élévation supérieure, réglez
l'inclinaison de la lame à 0°, installez une lame de 10 pouces (voir
page 29) et tournez la manivelle d'élévation dans le sens horaire
jusqu'à ce que la butée soit atteinte. À l'aide d'une équerre combinée
ou d'un outil similaire, mesurez la distance entre le dessus de la table
et la pointe de la dent la plus haute de la lame (voir figure 106). La
hauteur maximale de la lame au-dessus de la table doit être de 3 1⁄8
pouces. Si la lame est à 3 3⁄16 pouces ou plus au-dessus de la table,
la butée d'élévation supérieure doit être ajustée vers le bas. Si la
lame est inférieure à 3 1⁄8 pouces au-dessus de la table, vous pouvez
ajuster la butée vers le haut à 3 1⁄8 pouces. Vous pouvez également
régler la butée de manière à ce que la hauteur maximale de la lame
soit inférieure à 3 1⁄8 pouces.
La butée d'élévation supérieure est fixée à l'aide du boulon peint en jaune situé sur la plaque d'élévation (voir figure
107) et est accessible via le panneau latéral ou le panneau d'accès arrière avec la lame abaissée. La butée d'élévation
supérieure peut être ajustée à l'aide d'une clé 17 mm pour tourner le boulon et d'une clé 14 mm pour tourner l'écrou
de blocage.
Pour augmenter l'élévation maximale de la lame, desserrez d'abord l'écrou de blocage et reculez-le de plusieurs
tours. Ensuite, tournez le boulon de limite supérieure de plusieurs tours dans le sens anti-horaire. Après, réglez
la manivelle d'élévation jusqu'à ce que la lame soit réglée à la hauteur maximale correcte. Si la butée d'élévation
supérieure vous empêche de lever la lame à la hauteur maximale souhaitée, continuez à tourner le boulon dans le
sens horaire jusqu'à ce que la lame puisse être
élevée à la hauteur correcte. Assurez-vous que
ni le support de l'arbre ni la courroie n'entrent
en contact avec le dessous de la table, vous
risqueriez de l'endommager. Une fois que la
lame est réglée à la hauteur maximale correcte,
tournez le boulon de limite supérieure dans le
sens horaire jusqu'à ce qu'il soit serré. Enfin,
tournez l'écrou de blocage dans le sens horaire
jusqu'à ce qu'il soit serré. La butée d'élévation
supérieure est maintenant réglée.
Pour abaisser l'élévation maximale de la lame,
réglez d'abord la manivelle d'élévation de la lame
jusqu'à ce que l'élévation de la lame soit réglée à
la hauteur maximale correcte. Desserrer l'écrou
de blocage de plusieurs tours. Ensuite, tournez le
boulon dans le sens horaire jusqu'à ce qu'il soit
serré. Si l'élévation de la lame est toujours trop
élevée, continuez à desserrer l'écrou de blocage
et à tourner le boulon dans le sens horaire jusqu'à
ce que la lame soit réglée à l'élévation maximale correcte. Finalement, tournez l'écrou de blocage dans le sens
horaire jusqu'à ce qu'il soit serré. La butée d'élévation supérieure est maintenant réglée.
74
Banc de Scie à Cabinet Professionnel 10 pouces SawStop
butée d'élévation
supérieure
Fig. 107
.
Fig. 106
écrou de
blocage
