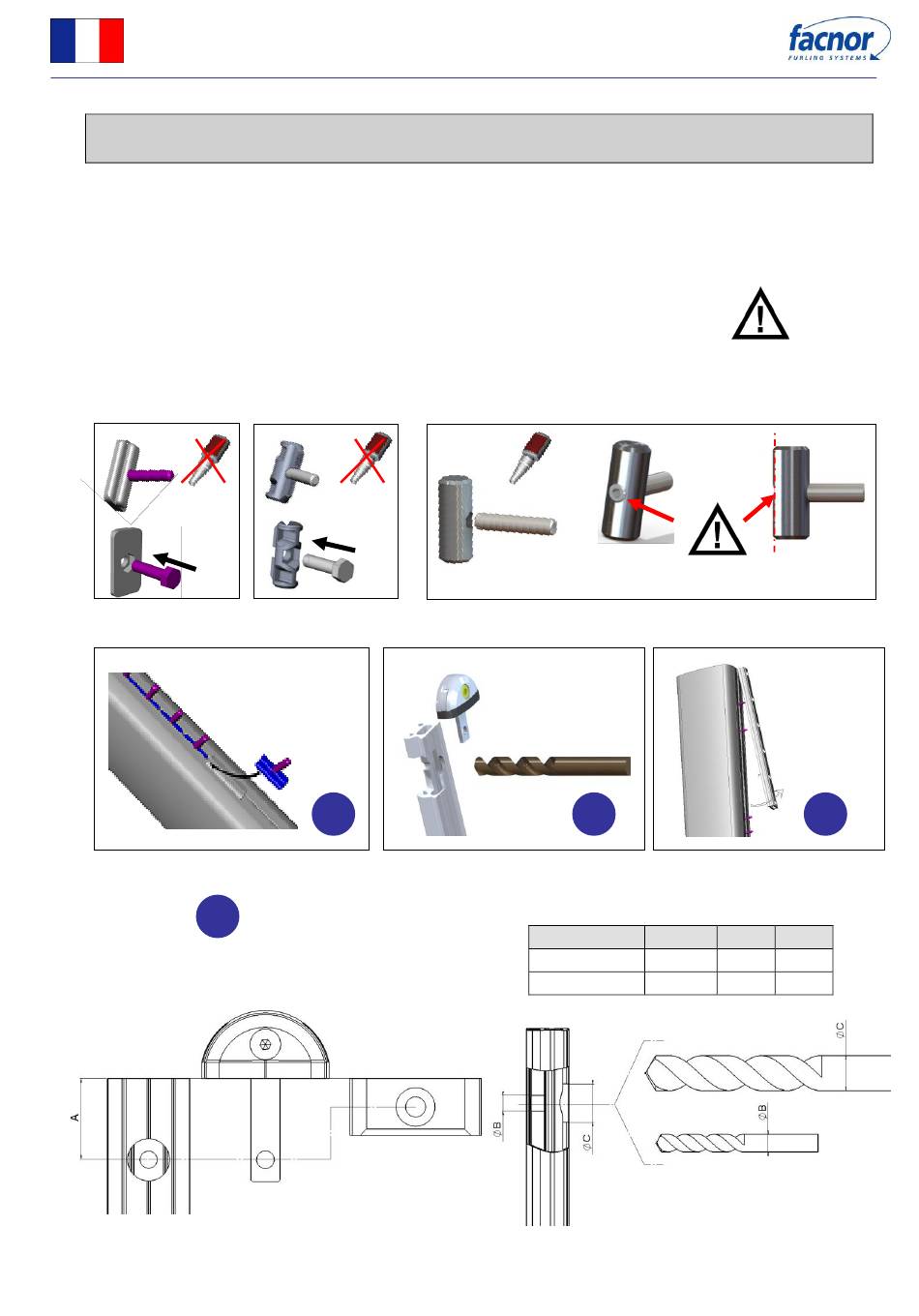

Le montage des rails sur le mât s'effectue en 5 phases :
1- Préparation des platines
2- Montage du rail du haut (Rail haut F30 double perçage)
3- Montage des rails standards (F10-20-30 / 2m ou F40 / 1.70m)
4- Montage du rail chargeur (F10-20-30 / 0.35m ou F40 / 0.33m)
5- Serrage définitif des écrous après avoir monté tous les rails
1- Préparation des platines selon modèle (rail 2m= 14 platines, rail 1.7m= 12 platines)
2- Montage du rail haut recoupé dans la gorge du mât
X 14
(rail de 2 m)
Perçage du rail haut coupé
2
F10-20-30
MONTAGE DES RAILS SUR LE MAT
Dégraisser avant collage
haut
1
F40
code /part No document: 29160070000- indice A - page 5/17
frein filet
si rail haut recoupé
2
Modèle
F10-20-30
F40
haut
3
A
Ø B
Ø C
25
5.5
13
15
5.5
16
