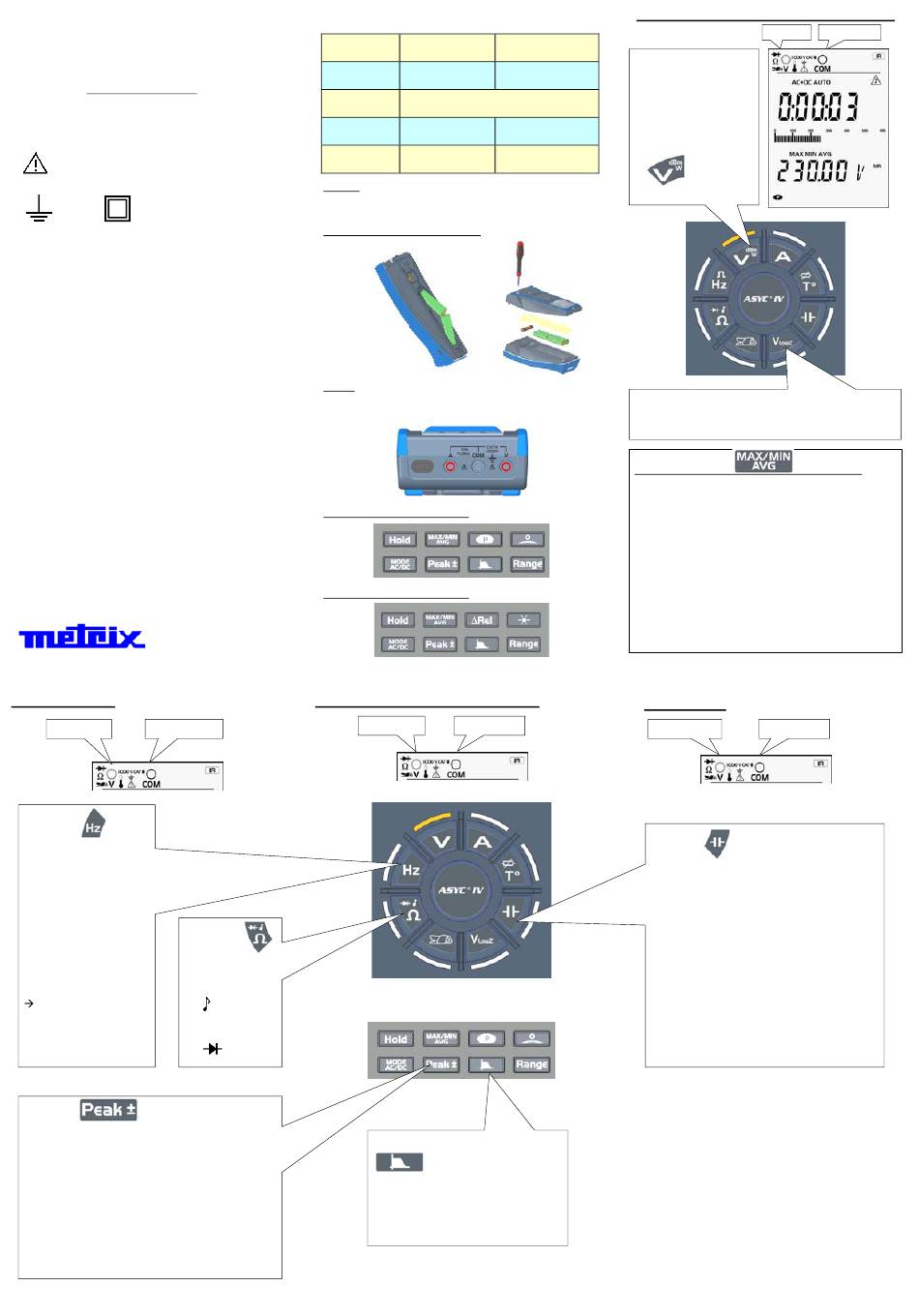

Metrix MTX 3290 Guide Rapide

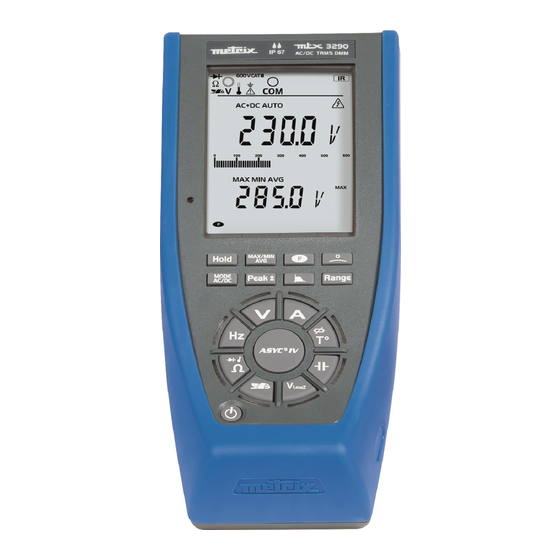

MTX 3290/MTX 3291,
Multimètres à affichage digital
6.000 pts, 60.000 pts
Notice de fonctionnement complète sur CD fourni avec l'appareil.
Téléchargement www.chauvin-arnoux.com.
Ce multimètre est conforme à la norme de sécurité EN 61010-1,
double isolation, relative aux instruments de mesures électroniques.
Son étanchéité est IP 67 (norme CEI 60529).
Symboles utilisés sur l'appareil :
Attention : Risque de danger.
Reportez-vous à la notice de fonctionnement, afin
de connaître la nature des dangers potentiels et toute
action à prendre, afin de les éviter.
Terre Double isolation
Si vous utilisez cet instrument d'une façon qui n'est pas
spécifiée, la protection qu'il assure peut être compromise, vous
mettant ainsi en danger. La sécurité de tout système qui pourrait
intégrer cet instrument relève de la responsabilité de l'assem-
bleur du système.
Cet instrument a été conçu pour une utilisation en intérieur :
- dans un environnement de degré de pollution 2,
- à une altitude inférieure à 2000 m,
- à une température comprise entre -10 °C et 55 °C,
- avec une humidité relative < 80 % jusqu'à 35 °C.
Il est utilisable pour des mesures sur des circuits de :
- Catégorie de mesure III pour des tensions n'excédant jamais
1000 V (AC ou DC) par rapport à la terre pour MTX 3291 et
600 V (AC ou DC) pour MTX 3290.
- Catégorie de mesure IV pour des tensions n'excédant jamais
600V (AC ou DC) par rapport à la terre pour MTX 3291 et 300 V
(AC ou DC) pour MTX 3290.
- CAT III : La catégorie de mesure III correspond aux mesurages
réalisés dans l'installation du bâtiment.
Exemple : mesurages sur les tableaux de distribution ...
- CAT IV : La catégorie de mesure IV correspond aux mesurages
réalisés à la source d'installation basse tension.
Exemple : compteurs et mesurage sur les dispositifs de
protection contre les surintensités ...
Pour votre sécurité, n'utilisez que les cordons livrés avec l'appareil.
Ils sont conformes à la norme EN 61010-031. Avant chaque
utilisation, veillez à ce qu'ils soient en parfait état.
Lorsque l'appareil est connecté aux circuits de mesure, ne touchez
jamais une borne non utilisée.
N'utilisez que les accessoires appropriés livrés avec le multimètre
ou homologués par le constructeur.
Si la catégorie de mesure de l'accessoire est différente de celle de
l'appareil, la catégorie la plus basse s'applique à l'ensemble.
6, avenue du Pré de Challes
F-74940 ANNECY-LE-VIEUX
Fréquence : Hz
Entrée V Entrée COM
1. Activez ,
affichage de la
fréquence et période
sur l'afficheur 2.
nd
2. 2 appui Hz pour les
MTX3290
mesures
secondaires :
Rapport cyclique DC±,
puis puissance résistive
PW±.
Choix du couplage AC,
DC, AC+DC :
en dBm : modification
de l'impédance 50 Ω,
75 Ω, 90 Ω, 600 Ω
(MTX 3291, seulement)
4. Activez pour des mesures
Peak+ Peak- :
- Peak+ : affiche la valeur de crête maximale
instantanée de la mesure.
- Peak- : affiche la valeur de crête minimale
instantanée de la mesure.
er
- 1 appui : enregistrement des Peak+, Peak-
ème
(sur le 2 afficheur).
La valeur Peak+ est affichée par défaut.
- Appuis suivants : consultation des valeurs
mémorisées (volatiles).
Nous vous remercions de votre confiance dans la qualité de nos
ASYC IV
produits.
X04001A01, Ed.1, 07/14
Affichage
Alimentation
Points
Communication
Fusibles :
MTX 3290 : 10A, 6 x 32, 600V, F, pouvoir de coupure > 50 kA
MTX 3291 : 11A, 10 x 38, 1000V, F, pouvoir de coupure >18 kA
Montage des piles ou accumulateurs :
Bornier :
avec 3 douilles bananes 4 mm et une prise optique pour la
communication USB (MTX 3291) :
Clavier de fonctions du MTX 3290 :
Clavier de fonctions du MTX 3291 :
Tél. +33 (0)4.50.64.22.22
Résistance : Ω, diode, continuité
1. Activez
par un appui.
ème
2. Un 2 appui
donne accès à
(continuité).
ème
3. Un 3 appui
teste la diode
(diode 3V)
MTX 3290 MTX 3291
digital monochrome digital monochrome
(70 x 52) rétro-éclairé (70 x 52)
4 piles R6 (format AA) ou 4 accumulateurs
6000 60 000
- IR / USB
Entrée V Entrée COM
3. Activation / désactivation du filtre
de BP ≈ 300 Hz :
ème
Grâce au filtre passe-bas (4 ordre),
il est possible de mesurer la tension
effective fournie par un variateur de
vitesse type MLI (pour moteur
asynchrone).
: V V V
Tension
AC, DC, AC+DC ou VlowZ
Entrée V
1. Activez V, puis
couplage MODE
AC ou DC ou
AC+DC
2. Mesures secondaires
MTX 3291 par
appuis successifs
: dBm ou W.
3.
Sélectionnez VlowZ en AC pour effectuer des mesures
dans les installations électriques. L'impédance d'entrée
< 1 MΩ permet d'éviter la mesure de tensions « fantôme »
dues aux couplages entre les lignes.
Activation des mesures MAX, MIN, AVG :
- MAX et MIN renseignent les valeurs les plus élevées et les
plus faibles de la mesure efficace.
- AVG renseigne la valeur moyenne du signal depuis l'appui sur
la touche.
Valeur horodatée pour les MIN et MAX [affichage temporaire
(4s) sur l'afficheur principal, ensuite on retourne à la valeur
courante].
Si le temps (h:min:sec) dépasse (9:59:59) alors s'affiche: «----»
(MTX 3291 seulement)
er
- 1 appui : enregistrement des MAX, MIN, AVG (sur le 2ème
afficheur).
La valeur MAX est affichée par défaut.
- Appuis suivants : consultation des valeurs mémorisées
(volatiles).
Capacité : F
Entrée V Entrée COM
Activez : .
Lisez la valeur de la mesure indiquée sur
l'afficheur.
« O.L » s'affiche, si la valeur à mesurer
dépasse la capacité de la gamme ou si le
condensateur est en court-circuit.
Pour les fortes valeurs, le cycle de mesure
comprend l'affichage de « run » avec un
point décimal « chenillard ». Cela signifie
que l'acquisition est en cours ; attendez
l'affichage du résultat numérique.
« run » s'affiche immédiatement, si la mesure
précédente était sur une petite gamme.
