Multimeter - Multimetro - Multímetro
50 000 points - counts - Punkte - punti - puntos
Copyright ©

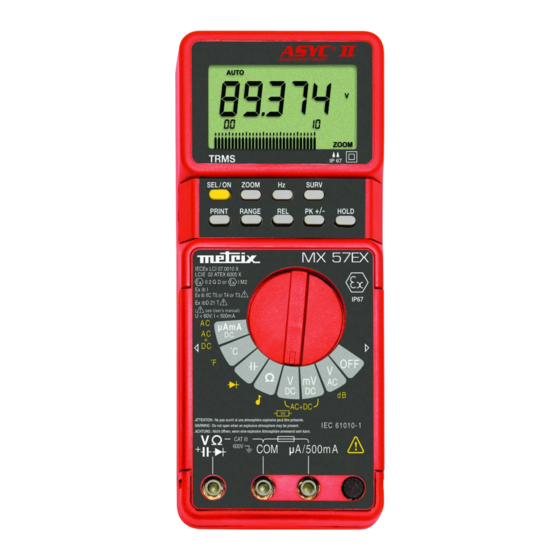

MX 57 EX
Multimètre - Multimeter
de sécurité intrinsèque
intrinsically safe
mit Eigensicherheit
a sicurezza intrinseca
de seguridad intrínseca
Notice de fonctionnement
User's manual
Bedienungsanleitung
Libretto d'istruzioni
Manual de instrucciones
FRANÇAIS - page 4 -
ENGLISH -
DEUTSCH - Seite 44 -
ITALIANO -
ESPAÑOL - página 84 - Capítulo
Chapitre
page 24 -
Chapter
Kapitel
pagina 64 - Capitolo
X02137B00 - Ed. 1 - 06/06
I
II
III
IV
V
Publicité
Table des Matières
Manuels Connexes pour Metrix MX 57 EX
Sommaire des Matières pour Metrix MX 57 EX
- Page 1 MX 57 EX Multimètre - Multimeter Multimeter - Multimetro - Multímetro 50 000 points - counts - Punkte - punti - puntos de sécurité intrinsèque intrinsically safe mit Eigensicherheit a sicurezza intrinseca de seguridad intrínseca Notice de fonctionnement User's manual Bedienungsanleitung Libretto d’istruzioni...
- Page 2 X02137B00 - Ed. 1 - 06/06 Chapitre I LCIE 02 ATEX 6005 X II 2 G/D or I M2 IP 67 T 85°C EEx ib IIC T6 or EEx ib I Tu ≤ 40°C U < 60V ; I < 500 mA Remplacement de la pile exclusivement hors de la zone dangereuse.
- Page 3 Chapitre I X02137B00 - Ed. 1 - 06/06 LEGENDE / LEGEND / BESCHREIBUNG / LEGENDA / LEYENDA Borne d'entrée calibres (10,11,12,13,14,16) 11 Mesure de tension 500 mV Entrée de référence du multimètre 12 Mesure de tension continue Borne d'entrée calibre µA mA (15) 13 Mesure de résistance Mise sous tension (fonctions secondaires) 14 Mesure de capacité...
-
Page 4: Table Des Matières
X02137B00 - Ed. 1 - 06/06 Chapitre I TABLE DES MATIERES 1. INSTRUCTIONS GENERALES .....................5 1.1. Consignes de sécurité......................5 1.2. Dispositifs de protection ......................7 1.3. Dispositifs de sécurité ......................7 1.4. Garantie ...........................7 1.5. Maintenance..........................8 1.6. Déballage - Ré-emballage .......................8 2. DESCRIPTION DE L'APPAREIL ....................9 2.1. -
Page 5: Instructions Generales
Le multimètre MX 57 EX est conforme à la norme de sécurité CEI 61010-1 Ed. 2 (2001) double isolation, relative aux instruments de mesures électroniques. Il a été conçu pour une utilisation, en intérieur, dans un environnement de degré... -
Page 6: Pendant L'utilisation
X02137B00 - Ed. 1 - 06/06 Chapitre I 1.1.3. Pendant l'utilisation ∗ Ne jamais dépasser les valeurs limites de protection indiquées dans les spécifications propres à chaque type de mesure, particulièrement celles concernant la sécurité intrinsèque. ∗ Lorsque le multimètre est relié aux circuits de mesure, ne pas toucher une borne non utilisée. -
Page 7: Dispositifs De Protection
Chapitre I X02137B00 - Ed. 1 - 06/06 1.2. Dispositifs de protection Les appareils de la série ASYC II sont équipés de plusieurs dispositifs assurant leur protection : ∗ Une protection par varistances permet un écrêtage des surtensions transitoires présentes aux bornes de mesure. ∗... -
Page 8: Maintenance
X02137B00 - Ed. 1 - 06/06 Chapitre I 1.5. Maintenance La maintenance de cet appareil ne peut être effectuée que par une personne ayant suivi une formation sur les règles de sécurité intrinsèque. Renseignements et coordonnées sur demande : Tél. 02.31.64.51.55 - Fax 02.31.64.51.09 1.6. -
Page 9: Description De L'appareil
Chapitre I X02137B00 - Ed. 1 - 06/06 DESCRIPTION DE L'APPAREIL Ce multimètre fait partie de la famille ASYC II (Advanced SafetY Concept 2ème génération) conçue pour donner à l'utilisateur une haute garantie de sécurité, une protection maximale et un niveau de performance inégalés. -
Page 10: Mise En Service
X02137B00 - Ed. 1 - 06/06 Chapitre I MISE EN SERVICE 3.1. Connexion des cordons Connecter le cordon noir dans la douille COM (ceci pour toutes les mesures à effectuer). Selon la position du commutateur rotatif, connecter le cordon rouge de la façon suivante : Position du commutateur rotatif Borne d'entrée Ω,... -
Page 11: Entretien Du Multimètre
Chapitre I X02137B00 - Ed. 1 - 06/06 3.5. Entretien du multimètre Attention ! Toute intervention interne ne peut être effectuée que hors zone dangereuse. 3.5.1. Auto-vérification des fusibles Fusible F1 : Lorsque le commutateur est placé sur la position µA mA et que le fusible F1 de sécurité... -
Page 12: Description Fonctionnelle
X02137B00 - Ed. 1 - 06/06 Chapitre I DESCRIPTION FONCTIONNELLE 4.1. Touche SEL/ON Elle peut être utilisée pour remettre sous tension le multimètre après un arrêt automatique. Elle permet aussi d'accéder aux fonctions secondaires liées à chaque position du commutateur. Les tableaux suivants définissent ces différentes fonctions. 4.1.1. - Page 13 Chapitre I X02137B00 - Ed. 1 - 06/06 4.1.3. Position mV Mesure tension DC gamme 500 mV SEL/ON Mesure tension AC + DC gamme 500 mV SEL/ON 4.1.4. Position Ω Ω Ω Ω Mesure de résistances SEL/ON Test continuité SEL/ON 4.1.5.
- Page 14 X02137B00 - Ed. 1 - 06/06 Chapitre I 4.1.6. Position µA mA Mesure courant continu SEL/ON Mesure courant AC SEL/ON Mesure courant AC + DC SEL/ON CARACTÉRISTIQUES ÉLECTRIQUES DES CIRCUITS DE SÉCURITÉ INTRINSÈQUE I ≤ ≤ ≤ ≤ 500 mA 4.1.7.
-
Page 15: Touche Range
Chapitre I X02137B00 - Ed. 1 - 06/06 4.2. Touche RANGE Elle permet : • En mode AUTO, de passer en MANUEL (appui court) • En mode MANUEL, de passer à la gamme suivante (appui court) ou de revenir en mode AUTO (appui long) Mesures concernées : tension (sauf gamme 500 mV), capacité, résistance, courant •... -
Page 16: Touche Surv
X02137B00 - Ed. 1 - 06/06 Chapitre I 4.7. Touche SURV Un appui long sur cette touche permet d'entrer dans le mode de surveillance (ou d'en sortir), c'est-à-dire d'enregistrer les valeurs : minimale (MIN), maximale (MAX) ou moyenne glissante (AVG) de la mesure en cours (durée de variation ≥ 500 ms). La consultation de chacune de ces valeurs se fait par appuis courts successifs sur cette même touche. -
Page 17: Specifications Techniques
Chapitre I X02137B00 - Ed. 1 - 06/06 SPECIFICATIONS TECHNIQUES Seules les valeurs affectées de tolérances ou les limites constituent des valeurs garanties. Les valeurs sans tolérances sont données à titre indicatif (norme NFC 42670). {Précision : ‘’n%L + nUR’’ signifie ‘’n% de la lecture + n Unité de Représentation’’ selon CEI 485}. -
Page 18: Courants Continus
X02137B00 - Ed. 1 - 06/06 Chapitre I Nombre de points : 50 000 (ou 5000 voir §. 3.4.) Sélection des gammes : auto. ou manuelle pour les gammes 5 V, 50 V, 500 V, 600 V Réjection de mode commun : à... -
Page 19: Résistances / Mode Continuité
Chapitre I X02137B00 - Ed. 1 - 06/06 Nombre de points : 50 000 (ou 5000 voir §. 3.4.) Sélection des gammes : auto. ou manuelle pour les gammes 500 µA, 5 mA, 50 mA, 500 mA Erreur additionnelle en fonction du facteur crête : 0,2 % pour un facteur crête de 2 à 3 0,5 % pour un facteur crête de 3 à... -
Page 20: Mesure De Tension De Seuil Diodes
X02137B00 - Ed. 1 - 06/06 Chapitre I 5.7. Mesure de tension de seuil diodes Tensions mesurables : 0 à 2 Volts 1 mA ± 20 % Courant de mesure : Résolution : 1 mV Protection : 600 V ré-armable automatiquement 5.8. -
Page 21: Rapport Cyclique
Chapitre I X02137B00 - Ed. 1 - 06/06 5.11. Rapport cyclique : % + , % - θ θ θ θ x 100 % - = x 100 % + = Résolution : 0,01 % Durée minimale pour θ ou T - θ : 2 µs Durée maximale pour T : 0,8 s... -
Page 22: Caracteristiques Generales
X02137B00 - Ed. 1 - 06/06 Chapitre I CARACTERISTIQUES GENERALES Ajustage Le multimètre MX 57 EX est équipé d'une mémoire non volatile contenant les caractéristiques d'étalonnage de toutes les gammes de mesure. L'appareil est livré accompagné d'un certificat de conformité. Sécurité... -
Page 23: Accessoires
Chapitre I X02137B00 - Ed. 1 - 06/06 Etanchéité Type IP 67 selon NF EN 60 529 : 1992 Résistance Tenue aux chutes selon EN 50014 (1997) Tenue aux chocs selon EN 50014 (1997) Tenue thermique selon EN 50014 (1997) Alimentation Pile de type alcaline 9 V (6LF22, 6LR61) autonomie typique de 300 heures en mode V...
