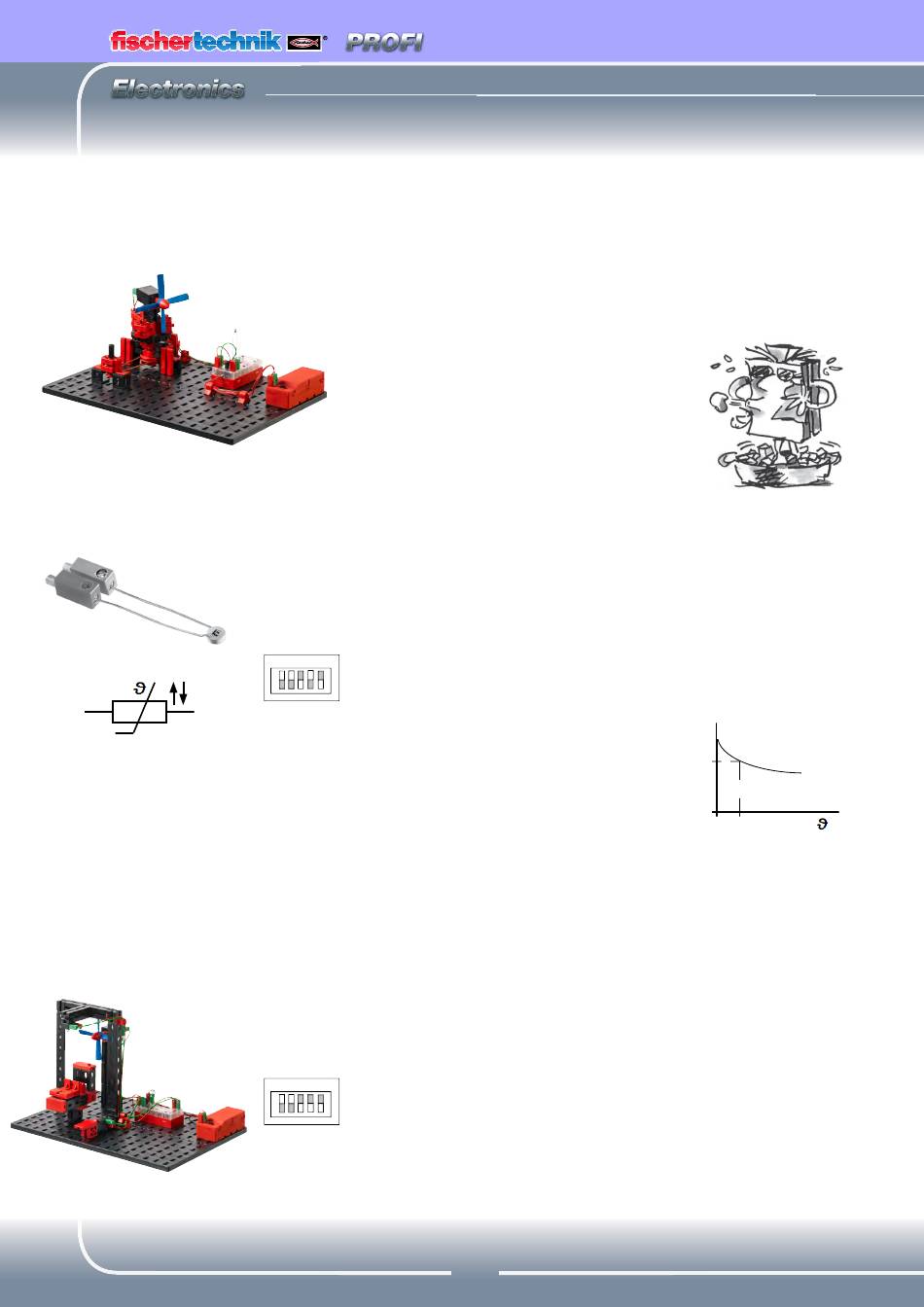

Ventilateur

Thermistance CTN

Schéma de connexions
Ventilation de la
salle de bain
■ L'été bat son plein, le soleil brille et pas le moindre petit vent. Heureusement que votre boîte de
construction contient la maquette du ventilateur.
Montez le ventilateur en vous servant des instructions de montage et câblez les composants électriques.
Il vous faut cependant un élément de construction non expliqué jusqu'à présent – la thermistance CTN.
■ Les thermistances sont des résistances semi-conductrices qui dépendent de la température. Elles ont
un coefficient de température très négatif. C'est pour cette raison qu'on les nomme aussi résistances CTN.
Les résistances CTN diminuent leur valeur quand la température augmente avec pour effet d'améliorer la
conductivité. La valeur de résistance augmente quant la température baisse avec pour effet de réduire la
conductivité. Les valeurs de résistance sont thermodépendantes et ne sont pas calculées de ce fait. Ceci
impose de consulter les courbes caractéristiques des fiches techniques.
ON DIP
Placez DIP3 sur « ON » et DIP4 sur « OFF ». Ainsi, vous venez de lancer le programme de
commande du ventilateur.
1 2 3 4 5
Le ventilateur démarre dès l'atteinte d'une certaine température que
vous pouvez régler sur le potentiomètre. Plus la chaleur augmente, plus
la vitesse de rotation du ventilateur devra augmenter. Le ventilateur
est doté d'un logement orientable. Vous pouvez le tourner dans la
direction souhaitée.
■ Une ventilation mécanique est indispensable s'il est impossible d'ouvrir une fenêtre d'une salle de bain.
Ce principe est fréquemment utilisé dans les toilettes publiques où vous entendez que le ventilateur se
met automatiquement en marche.
Le ventilateur de votre ventilateur de salle de bain fischertechnik démarre dès la mise en circuit de
l'éclairage. Le ventilateur continue de fonctionner quelques secondes après l'extinction de l'éclairage,
avant de s'éteindre. Vous pouvez régler le nombre de secondes de fonctionnement par inertie via le
potentiomètre. (0,5 s à 5 s)
ON DIP
Placez DIP3 et DIP4 sur « ON ». Ainsi, vous venez de lancer le programme de commande
de la ventilation de la salle de bain.
1 2 3 4 5
14
R/Ω
10 000
0
/°C
0 40
