6 - Entretien

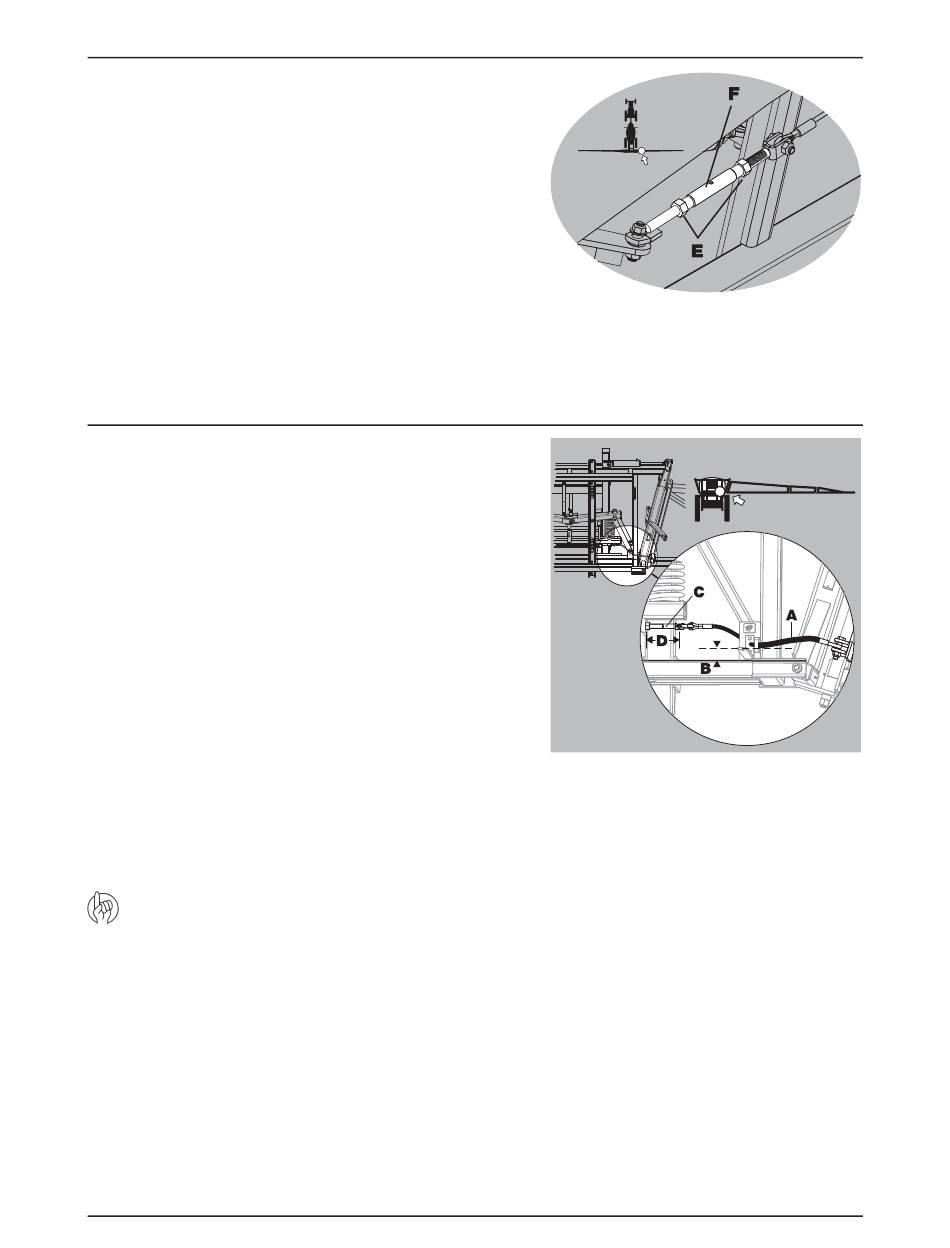

Réglage du câble arrière
1. Levez la rampe à sa position haute extrême. Repliez-la à la position
de transport avec les cylindres d'inclinaison complètement
prolongés. Assurez-vous que les cylindres de repli soient
pressurisés et que la rampe soit complètement repliée.
2. Assurez-vous que les supports de transport de la rampe soient en
contact avec la section externe. Réglez au besoin.
3. Desserrez les écrous de blocage (E) sur les extrémités du tendeur
(F). Réglez le tendeur (F) de manière telle que la section externe
soit en contact avec le support de transport de la rampe.
Pivotez le tendeur de 4 tours supplémentaires complets.
4. Resserrez l'écrou de blocage (E) de nouveau.
±
AVERTISSEMENT ! Le câble arrière peut se rompre et vous blesser vous-même ou une autre personne à proximité s'il
est sous tension quand la rampe est déployée. Toujours régler le câble avant en premier avec la rampe déployée, et
le câble arrière ensuite avec la rampe repliée en position de transport.
Réglage des câbles de la section centrale
Les câbles de la section centrale maintiennent le châssis central à la
position correcte durant la procédure de repli ou durant la pulvérisation
avec un côté relevé et replié (SPB-HZ seulement).
1. Repliez la rampe en position de transport.
2. Vérifiez que les cylindres d'inclinaison soient entièrement
prolongés. Réglez si nécessaire (SPB-HZ seulement).
3. Vérifiez que le câble de la section centrale (A) soit acheminé au
dessus du support de buse de la section centrale (B).
4. Desserrez les écrous de blocage de l'assemblage de boulon (C).
Ceci s'applique aux deux sections latérales de la rampe.
5. Réglez le ou les boulons fileté(s) (C). Alternez d'un côté à l'autre
durant les réglages. À titre de guide pour le réglage, la distance (D)
indiquée à l'assemblage de boulon devrait être de 4-5/16 po (110
mm). Des câbles correctement réglés seront très tendus avec une
très faible déflexion (fractions de pouce) quand ils sont tirés à la
main. Prenez note que ces câbles seront relâchés quand la rampe
est déployée.
6. Resserrez les écrous de blocage de nouveau sur l'assemblage de boulon (C).
7. Déployez la rampe et vérifiez que le châssis central soit correctement centré.
ATTENTION ! Réglez les deux sections latérales de rampe en une seule séquence. Réglez un câble petit à petit et
l'autre ensuite pour égaliser la tension des câbles et maintenir le châssis central à niveau.
±
AVERTISSEMENT ! Ne jamais régler les câbles du centre sans avoir en premier replié la rampe complètement à la
position de transport.
6.14
