Filtre Cyclone
Avec le filtre Cyclone, les impuretés présentes dans le liquide de
pulvérisation contourneront le filtre et seront recirculées au réservoir par
l'entremise du débit de retour.

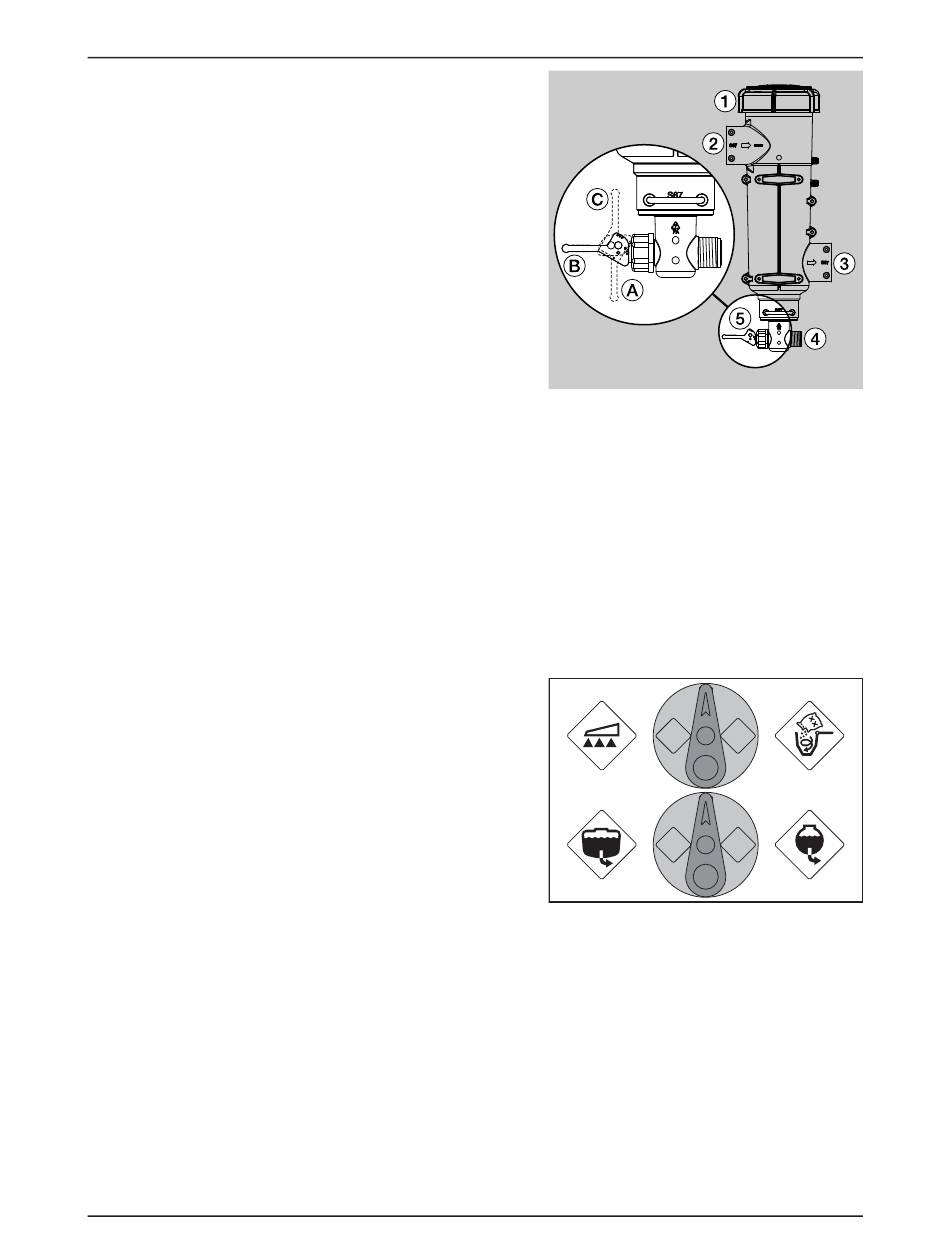

Diagramme de fonction
1. Couvercle du filtre
2. De la pompe
3. À la rampe
4. Retour au réservoir
5. Soupape de retour
La soupape (5) a trois positions indiquées par des points sur le levier.
La position A (indiquée par un point) : aucun débit de retour. Cette
position est utilisée pour vidanger la rampe si un liquide de pulvérisation
est présent dans le réservoir principal. Également utilisée quand la
pulvérisation à haut volume est requise.
La position B (indiquée par deux points) : position de pulvérisation
normale, avec débit de retour pour prévenir le blocage du filtre durant
la pulvérisation. Cette position est utilisée pour vidanger la rampe si le
réservoir principal est vide.
La position C (indiquée par trois points) : position de vidange, utilisée si
le filtre est bloqué. Levez et tenez le levier pour utiliser cette position qui
augmente considérablement le débit de retour et nettoie le filtre.
Voir la section « Entretien » pour le service du filtre.
€
DANGER ! Ne jamais ouvrir le filtre Cyclone à moins que la
soupape verte supérieure de pression du collecteur et la soupape
noire inférieure de succion du collecteur soient toutes deux
fermées (pivotées à la position inutilisée). Sinon, le liquide de
pulvérisation pourrait vous éclabousser lors de l'ouverture du
filtre et se vidanger du réservoir !
3 - Description
