Système liquide

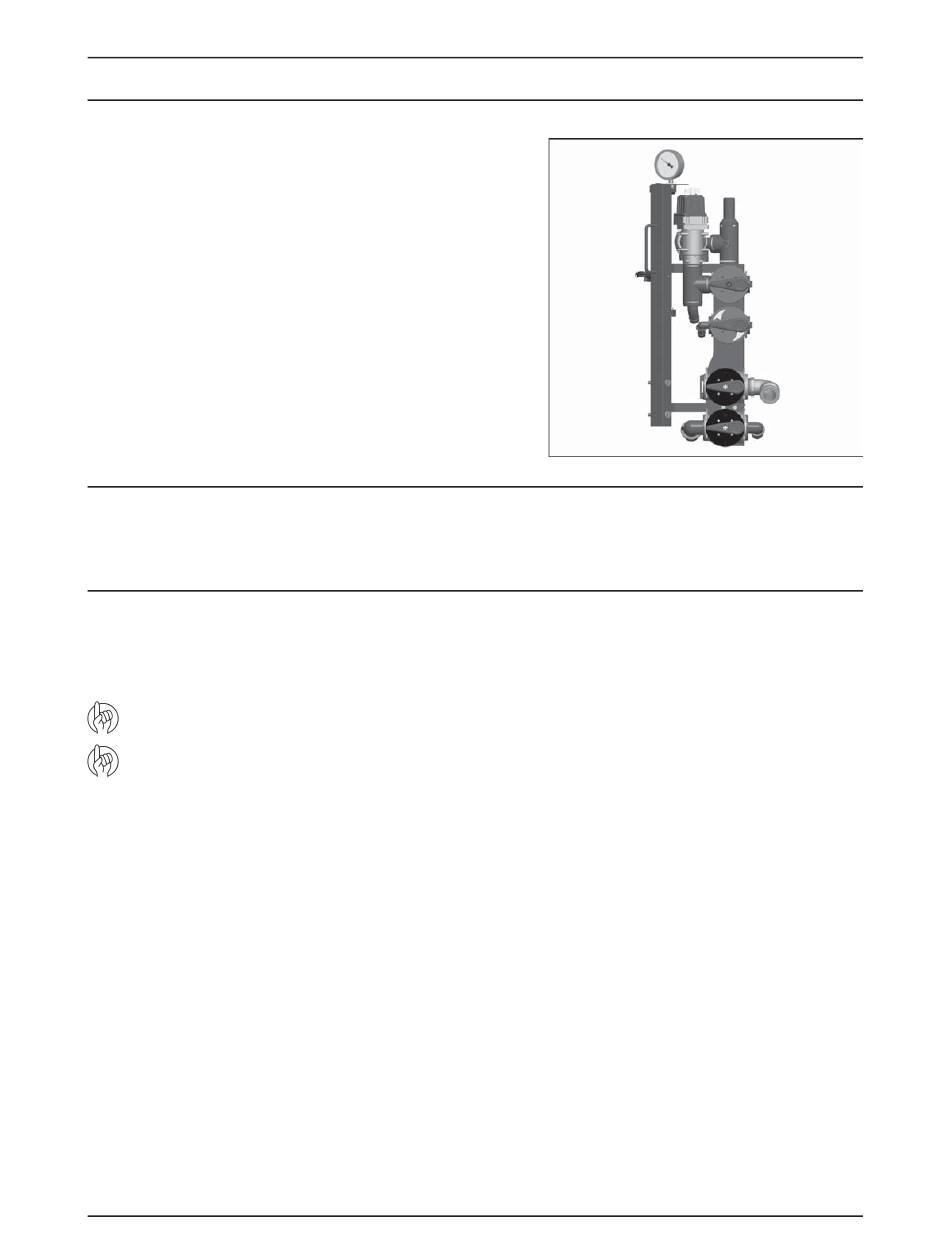

Information générale - système de COLLECTEUR
Les fonctions des circuits de pulvérisation sont opérées par les soupapes
du COLLECTEUR centralement positionné, qui sont dotées de plaques
codées en couleur et de symboles picturaux pour l'identification et
l'utilisation aisées.
Le système de COLLECTEUR modulaire facilite l'ajout de l'équipement
optionnel sur les deux côtés de la pression et de la succion.
Pompe
Pompe à membranes avec des soupapes et membranes aisément accessibles. Modèle 1303 à 3 membranes, 540 tr/min/m
(6 cannelures). Modèle 363 ou 463 avec 6 membranes. Standard = 540 tr/min/m (6 cannelures). En option = 1 000 tr/min/m
(20 et 21 cannelures).
Soupapes et symboles
Les soupapes du COLLECTEUR sont différenciées par les disques d'identification en couleur sur les soupapes. Des symboles
correspondant à chaque fonction d'usage possible sont trouvés sur les disques pour faciliter l'identification et l'usage. Une
fonction est activée en pivotant la poignée vers la fonction désirée.
ATTENTION ! Seules les fonctions en utilisation devraient être activées; toujours fermer les autres soupapes.
ATTENTION ! Si une soupape du COLLECTEUR est trop resserrée pour le fonctionnement, ou trop relâchée (ce qui est
causé par une fuite de liquide), on doit faire le service de la soupape. S'il vous plaît, voir la section « Entretien » pour
d'autres informations.
