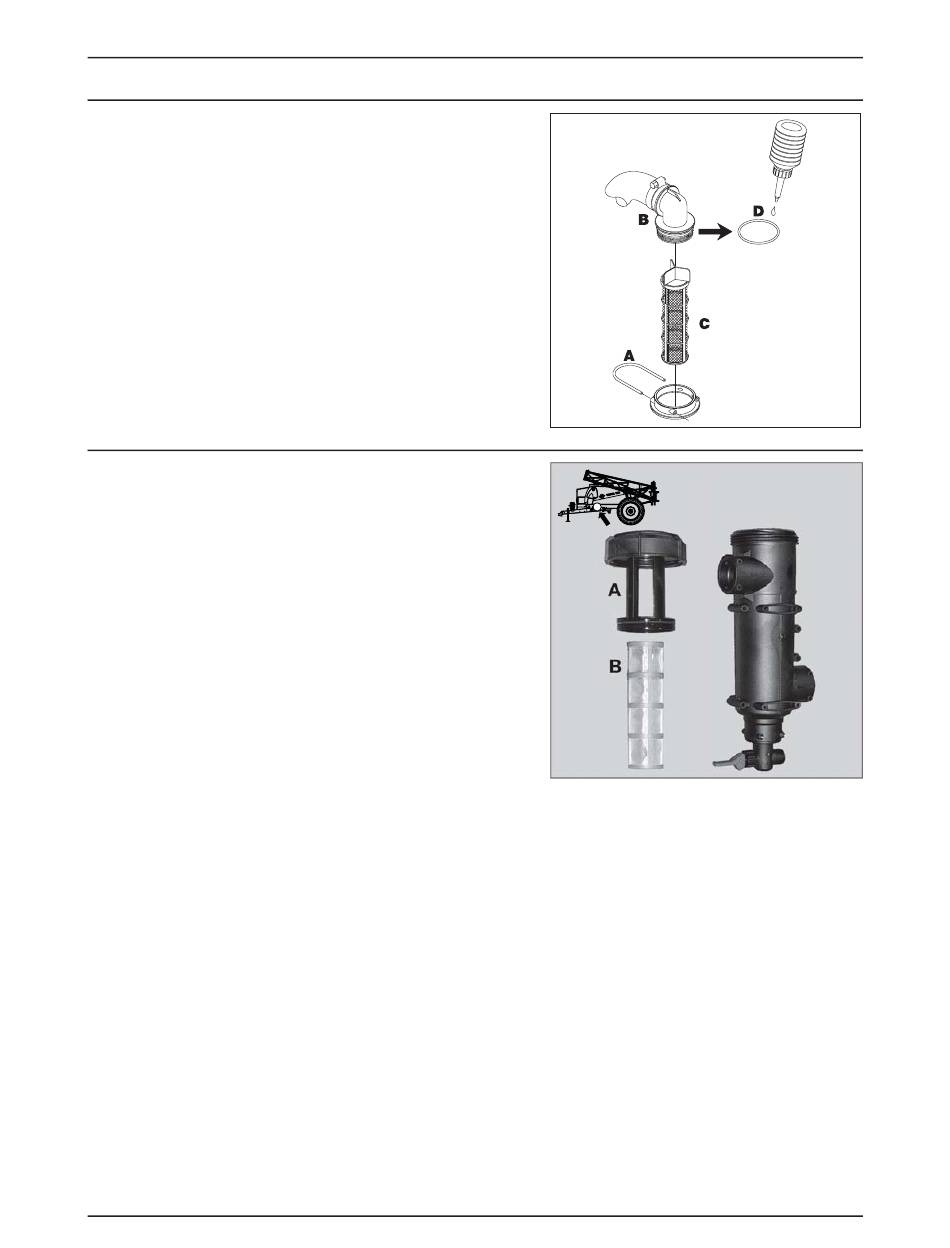

Service aux 10 heures – Filtre de succion
Pour faire le service du filtre de succion :
1. Retirez la broche en acier (A).
2. Levez le raccord de boyau (B) hors du boîtier.
3. Le guide de filtre et le filtre (C) peuvent maintenant être enlevés.
Pour le ré-assembler :
4. Poussez le guide sur l'extrémité du filtre.
5. Placez le filtre sur le boîtier avec le guide face en haut.
6. Assurez-vous que le joint torique (D) sur le raccord du boyau est en
bon état et lubrifié.
7. Réinstallez le boyau de succion (B) et la broche en acier (A).
Service aux 10 heures - Filtre Cyclone
Pour faire le service du filtre Cyclone :
1. Pivotez la soupape de pression supérieure du collecteur à « Arrêt ».
2. Dévissez le couvercle du filtre (A).
3. Soulevez le couvercle et le filtre (B) hors du boîtier.
4. Séparez le filtre du guide de filtre intégré au couvercle et nettoyez
le filtre.
Pour le ré-assembler :
1. Graissez les deux joints toriques sur le couvercle et/ou le guide du
filtre. En raison de l'espace restreint près du couvercle, il est
recommandé d'utiliser une petite brosse pour le graissage.
2. Installez le filtre dans la cavité (qui ne doit pas être graissée) du
couvercle et/ou du guide de filtre.
3. Placez le filtre et le couvercle du filtre sur le boîtier et vissez-le à
fond.
€
DANGER ! Avant d'ouvrir le filtre Cyclone, la soupape de pression supérieure du collecteur doit toujours être orientée
à la position non utilisée ! Sinon, le liquide de pulvérisation pourrait vous éclabousser lors de l'ouverture du filtre et
s'écouler du réservoir !
